GBT 3098.10-1993緊固件機械性能有色金屬製造的螺栓、螺釘、螺柱和螺母

    中華人民共和國國家標準

    緊固件機械性能 有色金屬製造的螺栓、螺釘、螺柱和螺母

    GB/T 3098.10一93

    Mechanical properties of fasteners Bolts, screws, studs and nuts made of non-ferrous metals

本標準等效采用國際標準ISO 8839-1986K緊固件機械性能— 有色金屬製造的螺栓、螺釘、螺柱

和螺母》。

    主題內(nei) 容與(yu) 適用範圍

    本標準規定了有色金屬緊固件的機械性能標記製度、指標、試驗項目、試驗方法及標誌

    本標準適用於(yu) 由銅及銅合金或鋁及鋁合金製造的、螺紋直徑為(wei) 1. 6-39 mm的粗牙螺紋，其螺紋尺寸及公差按GB 196和GB 197規定的螺栓、螺釘、螺柱和螺母等商品緊固件產(chan) 品。

    本標準不適用於(yu) 緊定螺釘及類似的未規定抗拉強度或螺母保證載荷的螺紋緊固件

    本標準未規定抗腐蝕性、導電性的性能要求。

    2 引用標準

    GB 196 普通螺紋 基本尺寸

    GB 197 普通螺紋 公差與(yu) 配合

    GB 3098. 1 緊固件機械性能 螺栓、螺釘和螺柱

    GB 3098. 2 緊固件機械性能 螺母

    GB 3098. 6 緊固件機械性能 不鏽鋼螺栓、螺釘、螺柱和螺母

    GB 319。 鋁及鋁合金加工產(chan) 品化學成分

    GBS名31純銅加工產(chan) 品化學成分

    GH5232 黃銅加工產(chan) 品化學成分

    GB 5233 青銅加工產(chan) 品化學成分

    3 標記製度

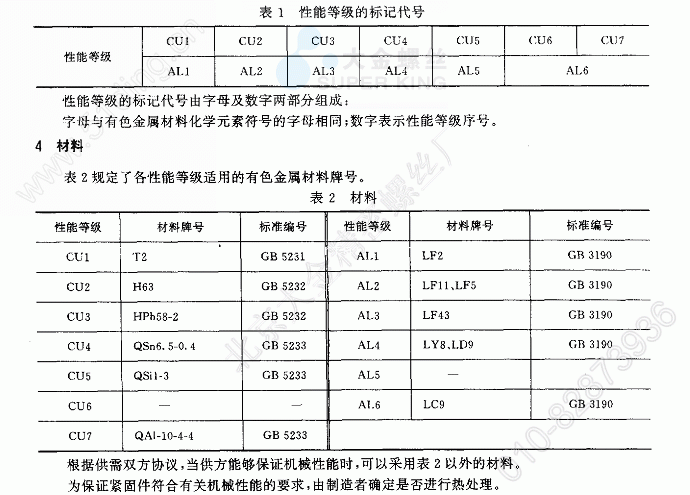

    有色金屬螺栓、螺釘、螺柱和螺母性能等級的標記代號如表 1所示。

    5 機械性能

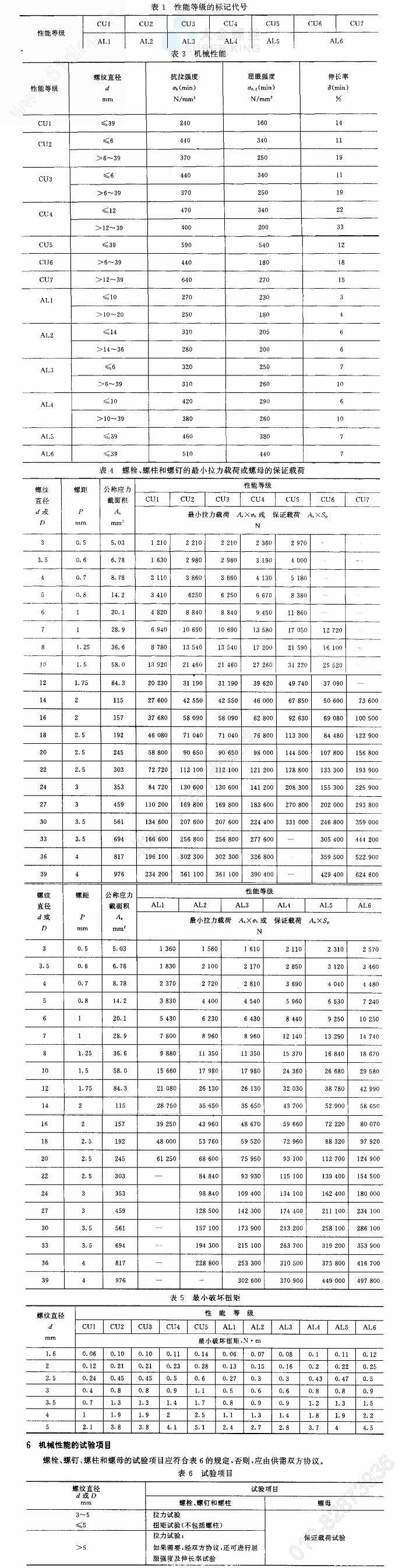

    在常溫下按第7章規定的方法進行試驗時，螺栓、螺釘、螺柱和螺母的機械性能和工作性能應符合表3~表5的規定。

    5門 外螺紋件的機械性能按表3規定。

    5.2 螺栓、螺柱和螺釘的最小拉力載荷按表4規定。

    5.3 螺栓、螺釘的最小破壞力矩按表5規定。

    5.4 螺母的保證載荷按表4規定。

    7 試驗方法

    7.1 拉力試驗

    拉力試驗按GB 3098.1第8.1和8.2條的規定進行。

    7.2 扭矩試驗

    扭矩試驗按GB 3098.6第7.2條的規定方法進行。

    7.3 螺母保證載荷試驗

    螺母的保證載荷試驗按GB 3098. 2第8章的有關(guan) 規定進行。

    8 性能等級的標誌

    8.1 標誌代號

    在產(chan) 品上的標誌代號應與(yu) 第3章性能等級的標記代號一致

    8.2 標誌要求及方法

    8.2.1 螺紋直徑≥5 mm的螺栓、螺柱及螺母應製出標誌。

    8.2.2 在螺栓頭部頂麵用凸字或凹字標誌;或在頭部側(ce) 麵用凹字標誌。

    8.2.3 在螺柱末端端麵用凹字標誌。

    8.2.4 在螺母支承麵或側(ce) 麵用凹字標誌。

    8.2.5 左旋螺紋的標誌按GB 3098. 1或GB 3098. 2第9.3條的規定。

    B-2.6 螺釘的標誌按GB 3098. 1中第9.2-1-9. 2. 2條的規定

    8.3 商標(鑒別)

    對所有標誌性能等級的產(chan) 品，在產(chan) 品上必須製出商標(鑒別)
