第1頁：亮度提升 微型投影技術

熟悉顯示行業(ye) 的朋友都知道，我們(men) 從(cong) 來不缺乏熱點顯示技術，曾經的3D和等離子，未來的全息顯示和OLED屏幕，各種名詞可謂是讓人眼花繚亂(luan) 。那麽(me) 到底哪些顯示技術最終會(hui) 成為(wei) 日常生活中不可或缺的一部分，相信這是很多人心中的一個(ge) 疑問。今天我們(men) 就來看看未來五大即將掀起革命的顯示技術。這裏的“未來”並不是指的10年或者20年之後，筆者給的時間段最長是5年，相信5年之後這五大顯示技術，將會(hui) 發揚光大，和現在的液晶顯示技術一起，打造豐(feng) 富的顯示設備。

擋也擋不住 未來顯示五大變革你不知道?

首先我們(men) 來看看微型投影技術。投影機這種產(chan) 品最大的優(you) 勢就是畫麵足夠的大，這是其他設備不可比擬的。但是其缺點也非常的明顯，投影機體(ti) 積大，並且由於(yu) 燈泡的原因，使用壽命和使用環境都較為(wei) 的苛刻。因此投影機的主要應用市場在於(yu) 教育和商務，家用還是很小的一部分。但是隨著微型投影技術的出現，投影技術迎來新的轉機。

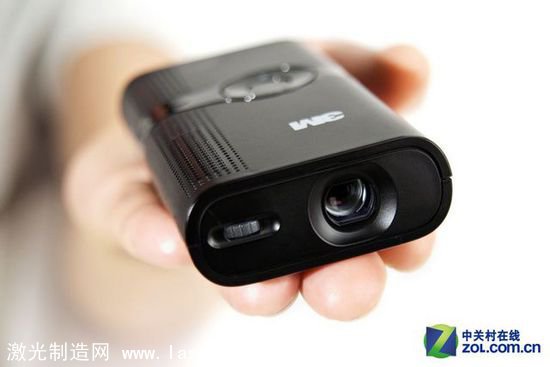

微型投影係統正在成熟

所謂的微型投影技術，其實主要得益於(yu) 兩(liang) 個(ge) 方麵，第一就是LED光源的出現。過去投影機都使用超高壓汞燈，不僅(jin) 容易碎，其體(ti) 積還非常的大，需要較大的散熱空間，導致投影機不能做小。LED光源則是不同，其為(wei) 固態光源，體(ti) 積小發熱也小很多，作為(wei) 投影機的光源，大大縮減了投影機的體(ti) 積。第二則是投影機芯片的發展，傳(chuan) 統的LCD投影機的液晶麵板為(wei) 為(wei) 1英寸左右大小，需要的光路長，結構也較為(wei) 的複雜。DLP投影機發展起來後，DLP Pico芯片的發展，使得投影機的結構更為(wei) 的緊湊，也促進了微型投影機的發展。

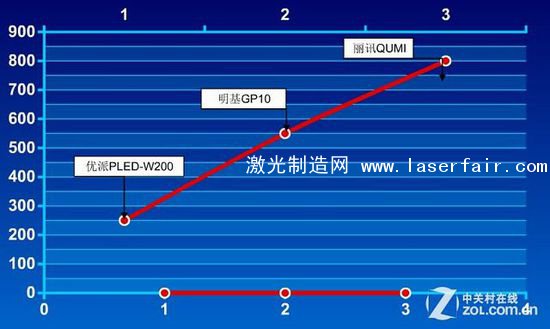

微型投影機亮度的發展

微型投影技術的發展，最大的問題就是亮度。LED光源體(ti) 積是小，但是亮度和超高壓汞燈沒法相比，最開始的微型投影機隻有幾十流明，之後2012年微型投影機開始爆發，那時的產(chan) 品亮度也基本保持在200到400流明之間，如今則是開始出現了700到900流明之間的產(chan) 品。一般普通的傳(chuan) 統家用投影機亮度為(wei) 1000流明以上，可見微型投影機的亮度發展，已經逐漸達到了實用的階段。

並且微型投影機的價(jia) 格也在下降，從(cong) 開始的6000元，到現在2999元就可以入手，微型投影機越來越親(qin) 民，相信對於(yu) 一些有投影需求的用戶來說，微型投影機已經是可以考慮的選擇，裝在口袋裏的大屏，也已經不再是一個(ge) 空話了。

第2頁：大屏利器 激光蓄勢待發

激光這種以前經常出現在科幻電影場景中的技術，如今也已經開始應用了。在顯示行業(ye) 裏，主要使用在投影領域。激光相比於(yu) 普通的光源，有很多獨特的特點。比如亮度高，體(ti) 積小，能耗低，具有高集束性的特點，普通光源是四麵發光，要想讓光朝一個(ge) 方向傳(chuan) 播，需要裝備聚光裝置。

激光是有方向的

利用激光的這些特點，可以製作高亮度的投影係統，相比於(yu) 傳(chuan) 統的投影係統，其具有亮度高，能耗低，壽命久的特點，因此可以製作成“激光電視”，目前所謂的激光電視，本質就是反射式超短焦投影機。這種產(chan) 品使用極高功率的激光光源，在每平方米聚集超過100W的光能量。光線通過色輪的分色，然後在芯片上成像。

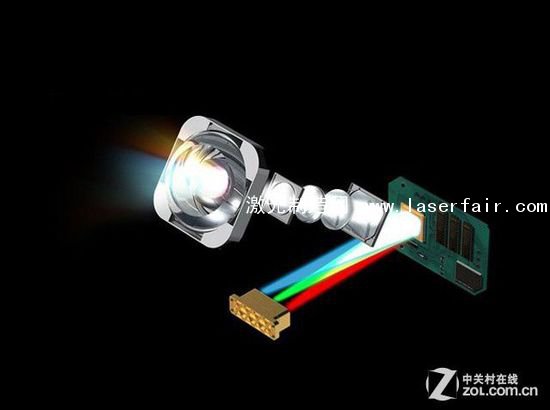

激光投影機示意圖

目前所有的DLP投影機都有色輪的存在，隻不過使用激光光源的投影機，對於(yu) 色輪的要求更高。其使用的色輪必須可以承受激光的能量而不損壞才可以。除了克服激光的高能量，由於(yu) 目前基本使用的單色激光，所以畫麵的色溫稍稍偏冷，激光的色彩偏冷問題也需要克服。

固體(ti) 激光發展加快之後，還可以應用在我們(men) 上麵提到的微型投影係統當中，當然這隻是後話。目前激光光源主要致力於(yu) 大屏高亮的領域，比如電影播放機，已經有30000多流明的原型機出現了。相信激光光源還會(hui) 繼續發揚光大。

第3頁：柔性沒戲 曲麵迎來高峰

人們(men) 常常混淆柔性屏幕和曲麵屏幕。以目前的技術來看，柔性屏幕離我們(men) 還很遙遠，目前的液晶麵板製造技術，不足以支撐可以卷曲的屏幕出現。理論上真正的柔性屏幕應該是通過打印的方式進行生產(chan) 的。在柔性的材料上噴塗發光材料，比如OLED或者未來的其它顯示介質。這種屏幕不需要背光，因此才可以進行全麵的折疊彎曲。

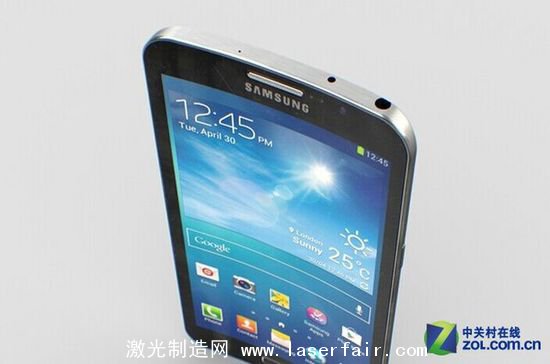

三星的曲麵手機

目前的顯示技術隻能生產(chan) 曲麵的屏幕，比如我們(men) 見到的Galaxy Round手機的屏幕，其可變曲率也沒有我們(men) 想象的大。目前的液晶麵板生產(chan) ，前期的主要步驟是蝕刻電路。液晶分子的運動與(yu) 排列都需要電子來驅動，因此在液晶的載體(ti) TFT玻璃上，必須有能夠導電的部分，來控製液晶的運動，這裏將會(hui) 用ITO(Indium Tin Oxide，透明導電金屬)來做這件事情。

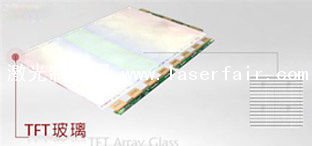

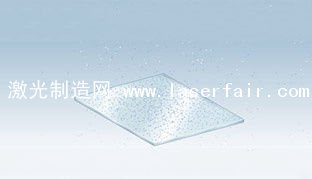

薄膜沉積和TFT玻璃

工人需要在TFT玻璃上沉積ITO薄膜層，這樣整塊TFT玻璃上就有了一層平滑均勻的ITO薄膜。然後用離子水，將ITO玻璃洗淨，用於(yu) 液晶麵板的生產(chan) 。在整個(ge) 過程中ITO玻璃是主要的器件，由於(yu) ITO玻璃不能彎曲，因此製作曲麵液晶屏幕才顯得較為(wei) 的困難。

目前生產(chan) 曲麵屏幕，需要找到代替ITO玻璃的材質，很多廠商選擇透明的塑料材質，這種材質依舊不能太過彎曲，因此目前的曲麵設備，曲率都不是很大。不過市麵上已經出現了不少的曲麵設備，手機、顯示器以及電視，都是有樣品展出，相信曲麵設備以後會(hui) 繼續出現的。

第4頁：色彩突擊 量子點重頭戲

在2013年和2014年，人們(men) 更多聽到的是OLED和4K設備的聲音，很少有人注意到量子點技術。不過由於(yu) OLED設備的成本一直降不下來，4K設備的應用又顯得後勁不足，使得用戶對於(yu) 這兩(liang) 種技術的失去信心，廠商繼續找到一個(ge) 新的刺激點來提升消費者的購機欲望，於(yu) 是量子點技術就出現了。

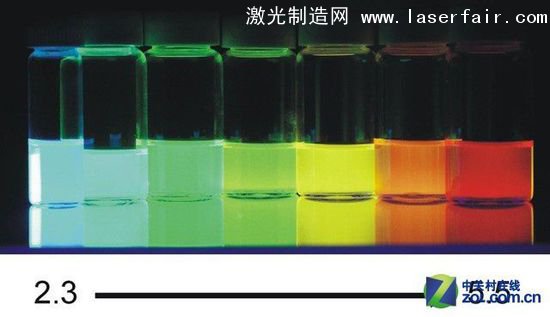

不同材料組成大小的量子點放光波長不同

量子點技術主要用於(yu) 提升畫麵的色彩效果。和分辨率強化細節的方向不同，其明顯有更加寬廣的適用範圍，不管用戶的設備分辨率如何，更好的色彩表現都是用戶的需求。我們(men) 知道液晶麵板本身並不能發光，提升色彩表現主要在於(yu) 改善液晶麵板背後的背光係統。

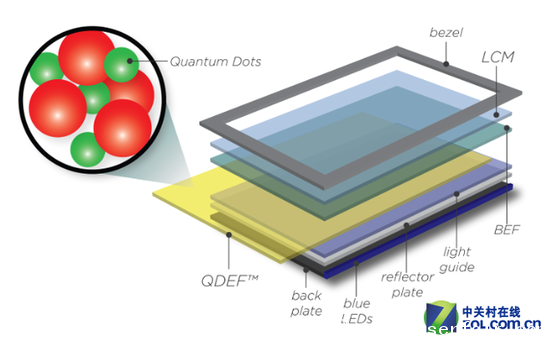

量子點麵板結構圖

量子點是一種由數十個(ge) 原子所構成的納米材料，其三個(ge) 維度的尺寸都在100納米以內(nei) ，不同材料組成大小的量子點，放光波長不同。量子點本身就可以做成麵板，類似OLED麵板，不需要背光，但是由於(yu) 技術難度大，成本高，目前還沒有什麽(me) 成型的產(chan) 品，因此科研人員開始考慮用量子點技術來改善液晶的色彩。

量子點可以製成薄膜，使用在液晶麵板的背後，從(cong) 而改善液晶的色彩表現。其原理是這樣的，量子點薄膜對液晶顯示屏背光燈上發揮的作用是對藍色LED發出的光波長進行轉換，從(cong) 而獲得滿意的顏色表現，可以提升30%的色域表現，並且成本可控。未來幾年成為(wei) 主流技術的可能性非常的大。

第5頁：娛樂(le) 為(wei) 王 頭戴設備靠譜

頭戴設備和可穿戴設備有重合的地方，不過可穿戴的設備經過一年的炒作之後，如今的熱度銳減，最終人們(men) 發現以現在的技術支持來看，可穿戴設備的應用還是有些狹窄的。頭戴設備則是不一樣了，在軍(jun) 事領域，頭戴設備早就開始幫助飛行員確定目標。

頭戴設備最先應用於(yu) 軍(jun) 事領域

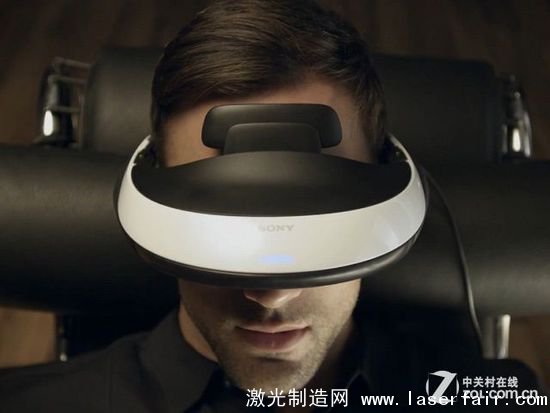

如今頭戴設備開始從(cong) 軍(jun) 用轉向民用，索尼就推出了頭戴設備。其采用兩(liang) 塊0.7英寸，分辨率達1280×720的OLED屏幕，並支持3D顯示，配合7.1聲道虛擬環繞立體(ti) 聲技術，加強電影及遊戲的真實感。目前來看這種設備還有不少缺陷，但是市麵上的產(chan) 品正在增多，愛普生以及三星等企業(ye) 都在對頭戴設備進行研究，其未來對家用娛樂(le) 市場的影響，很可能非常的大。

未來對家庭娛樂(le) 的影響有望上升

全文總結：

本次提到的五大顯示發展趨勢，都是筆者認為(wei) 5年內(nei) 會(hui) 大規模應用的技術，諸如全息、柔性屏幕等顯示技術，雖然該概念足夠炫酷，但是以目前的技術儲(chu) 備來看，短時間還難以實現有意義(yi) 的應用。這5種技術則是不同，其或者已經默默的發展了好多年，或者正在以不可阻撓的勢頭崛起。相信未來5年的顯示世界，將會(hui) 異彩紛呈，讓我們(men) 一同期待吧。
