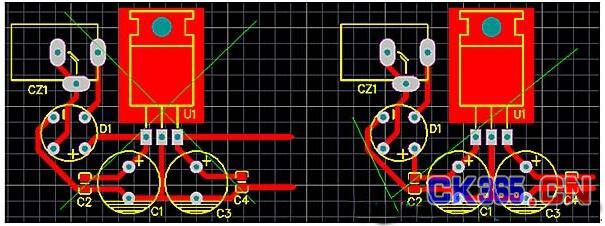

圖二 線性電源PCB圖

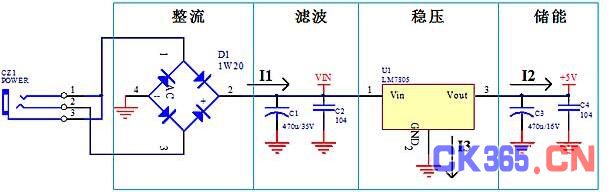

設計線性電源PCB時還應注意，線性電源的功率穩壓芯片的散熱問題，熱量是怎麽(me) 來的，若穩壓芯片前端電壓是10V，輸出端是5V,輸出電流為(wei) 500mA，那在穩壓芯片上就有5V的電壓降，產(chan) 生的熱量就為(wei) 2.5W;如果輸入端電壓是15V，電壓降就是10V，產(chan) 生的熱量就為(wei) 5W，因此，我們(men) 布板是要根據散熱功率來留出足夠的散熱空間或合理的散熱片。線性電源一般用在壓差比較小，電流比較小的場合，否則，請改用開關(guan) 電源電路。

高頻開關(guan) 電源

開關(guan) 電源就是用通過電路控製開關(guan) 管進行高速的導通與(yu) 截止，產(chan) 生PWM波形，經過電感和續流二極管，利用電磁電轉換的方式調壓。開關(guan) 電源功率大、效率高、發熱小，我們(men) 一般用的電路有：LM2575、MC34063、SP6659等。開關(guan) 電源理論上是電路兩(liang) 端功率相等，電壓成反比，電流成反比。

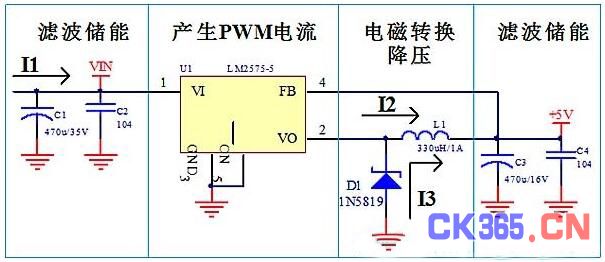

圖三 LM2575開關(guan) 電源電路原理圖

開關(guan) 電源PCB設計時，需要注意的地方是:反饋線的引入點、續流二極管是給誰續流。從(cong) 圖三可以看出，U1導通時，電流I2進入電感L1，電感的特性是電流在電感裏流過時不能突然產(chan) 生，也不能突然消失，電流在電感裏的變化時有一個(ge) 時間過程的。在脈衝(chong) 電流I2流過電感的作用下，有部分電能轉換成磁能，電流逐漸增大，到一定時候，控製電路U1關(guan) 斷了I2，由於(yu) 電感的特性，電流不能突然消失，這時候二極管起作用了，它接替電流I2，所以叫續流二極管，可以看出，續流二極管是給電感用的，續流的電流I3是從(cong) C3的負端出發，經D1，L1後流入C3的正端，這裏就相當於(yu) 抽水機，利用電感的能量，把電容C3的電壓提高了。還有就是電壓檢測的反饋線引入點問題，應該是經過濾波後的地方反饋回去，不然會(hui) 使輸出的電壓紋波更大。這兩(liang) 點是我們(men) 很多PCB設計人員經常忽視的地方，以為(wei) 同一個(ge) 網絡，接在那兒(er) 不是一樣，其實接的地方不一樣，性能影響是很大的。圖四是LM2575開關(guan) 電源PCB圖，大家看看錯的那幅圖是哪裏錯了。

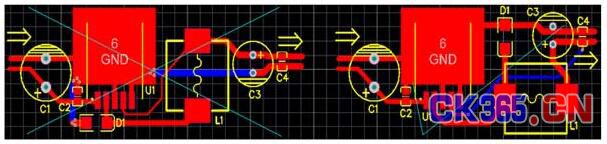

圖四 LM2575開關(guan) 電源PCB圖

我們(men) 為(wei) 什麽(me) 要詳細講原理圖原理，因為(wei) 原理圖裏包含了許多畫PCB的信息，如元件引腳的接入點，節點網絡的電流大小等，看清楚了原理圖，PCB設計就不成問題了。LM7805和LM2575電路分別代表了線性電源和開關(guan) 電源的典型布板電路，做PCB時，直接按這兩(liang) 種PCB圖布局與(yu) 布線就行，隻是產(chan) 品不同，電路板也不同，根據實際情況調整。

萬(wan) 變不離其宗，所以的電源電路的原理及布板方式都是如此，而每個(ge) 電子產(chan) 品都離不開電源及其電路，因此，學通了這兩(liang) 個(ge) 電路，其它的也了然於(yu) 胸了。
