該塗層采用物理氣相沉積技術，可在金屬、陶瓷、高分子等絕大多數常用材料表麵塗覆，甚至可以在柔性高分子薄膜表麵塗覆，塗層結合力高，塗層的物理化學性能穩定、硬度高。

　　該塗層技術由中科院寧波材料所表麵防護課題組研發完成，塗層為(wei) TiAlN三元陶瓷，在波長200nm到2500nm範圍內(nei) 的光吸收係數超過95%，覆蓋近紅外、可見光以及紫外，在現有陶瓷光吸收塗層中波長範圍最寬、吸收率最高，但製備方法卻非常簡單。該塗層具有精巧的納米結構，底層為(wei) 層狀結構，有利於(yu) 提高其在各種基體(ti) 材料上的附著力；中部為(wei) 柱狀結構，柱狀界麵可多次反射吸收光的能量；頂部為(wei) 錐形結構，有利於(yu) 入射光的導入。由於(yu) 該塗層製備成本低，物理化學性能非常穩定，未來可在光學儀(yi) 器雜散光控製、能量轉換等領域廣泛應用。

　　該工作成果發表在Journal of Materials Chemistry C, 2018,6, 8646-8662，Solar Energy, 2016, 138, 1–9。該技術已經申報發明專(zhuan) 利2項（CN201210063873.8，DD180138I）。

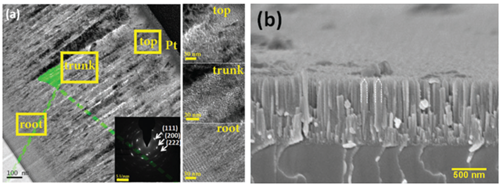

TEM和SEM下超黑光吸收塗層的結構

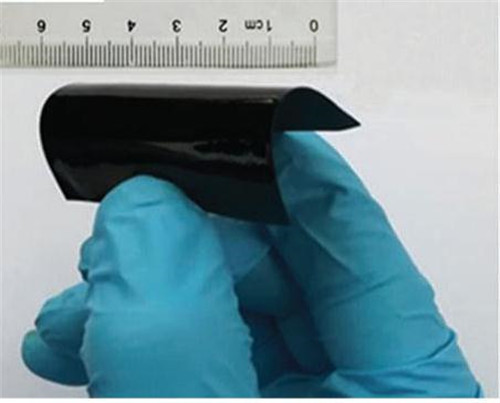

塗覆在柔性高分子材料表麵的超黑光吸收塗層

JMC C 對該工作的亮點報道
