高端電子產(chan) 品的生產(chan) 過程中，激光加工在產(chan) 品的體(ti) 積優(you) 化以及品質提升方麵起到了重大的作用，使產(chan) 品更輕巧纖薄，穩固性更好。

目前，激光精密焊接主要應用於(yu) 電子產(chan) 品的殼體(ti) 、屏蔽罩、USB接頭、導電貼片等，具有熱變形小、作用區域和位置精確可控、焊接品質高、能實現異種材料焊接、易於(yu) 實現自動化等優(you) 勢。但焊接不同材料時，需要采用的不同的焊接方式。

創鑫激光焊接工程師根據多次的實驗結果，總結出了在消費電子的生產(chan) 製造過程中，高反材料、金屬薄板、異種材料等不同材料應使用何種方式進行激光精密點焊，方能得出最好的焊接效果。

1、高反材料的激光精密點焊方式

焊接鋁、銅等高反材料時，不同的焊接波形對焊接質量影響很大。利用帶有前置尖峰的激光波形，可突破高反射率屏障，瞬間的高峰值功率可以迅速改變金屬表麵狀態，使其溫度上升至熔點，從(cong) 而降低金屬表麵的反射率，提高能量的利用率。另外，由於(yu) 銅鋁等材料導熱速度快，故利用緩降波形，可以優(you) 化焊點外觀。

另一方麵，金、銀、銅、鋼等材料對激光吸收率隨波長增大而減小，對於(yu) 銅而言，當激光波長為(wei) 532nm時，銅的吸收率接近40％。此外，通過分別采用紅外激光器和綠光激光器對紫銅進行脈衝(chong) 點焊，可以發現紅外激光器焊後焊點大小不一致（圖1），而綠光激光器焊點大小更均勻，深度一致，表麵光滑（圖2）。因此采用綠光激光器焊接效果更穩定，所需峰值功率會(hui) 比紅外激光器低一半以上。

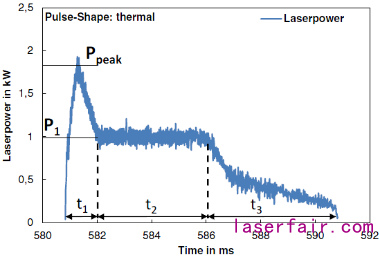

▲尖峰波形

▲1064nm波長的焊接效果（圖1）

▲532nm波長的焊接效果（圖2）

2、金屬薄板材料的激光精密點焊方式

傳(chuan) 統脈衝(chong) 激光器在焊接金屬薄板材料時，材料易被擊穿且焊點較大；而高反材料因其自身的不穩定性以及在固態時對激光的吸收率低，焊接時常出現爆點、虛焊等現象。為(wei) 了解決(jue) 薄板及高反金屬焊接難點，通過對光纖激光器QCW／CW模式分別進行模擬量和數字調製，觸發一次可以實現N個(ge) 脈衝(chong) 輸出，以較小的功率實現單點多脈衝(chong) 焊接。

▲調製方式

▲高頻脈衝(chong) 點焊表麵成型

▲焊縫截麵

3、異種材料的激光精密點焊方式

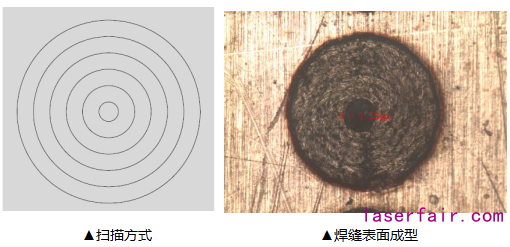

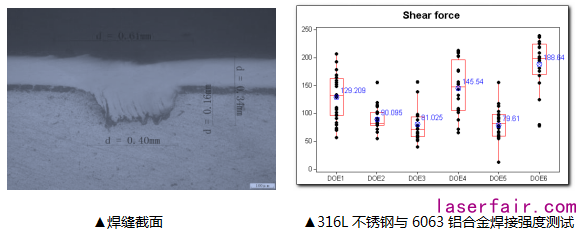

激光焊接薄板異種材料時，極易出現虛焊、裂紋、連接強度低等問題，這是由於(yu) 兩(liang) 者的物理性能差異大，互溶度低，且極易生成脆性化合物，這些化合物使焊接頭的力學性能大大降低。選用高光束質量的納秒級激光通過高速掃描方式，精準的控製熱輸入抑製金屬間化合物的形成，實現異種金屬薄板搭接，改善焊縫成形及力學性能。

創鑫激光的準連續光纖激光器、MOPA 脈寬可調脈衝(chong) 光纖激光器因具有高光束質量、高峰值功率、可調可控製等優(you) 點，成為(wei) 激光精密點焊的理想光源。

4、所用激光器

▲150W／1500W準連續光纖激光器

該產(chan) 品具有多樣兼容性與(yu) 控製模式，可切換脈衝(chong) 及連續模式，並同時處理以往兩(liang) 個(ge) 不同激光器的加工任務，脈寬波形靈活可調，風冷散熱，電光轉換率30％ 以上，是長脈寬，高峰值功率應用的又一選擇。

▲120W MOPA 脈寬可調脈衝(chong) 光纖激光器

脈寬可調脈衝(chong) 光纖激光器采用MOPA 構造兩(liang) 級放大，脈寬和頻率獨立可調，使得更多激光應用成為(wei) 可能。脈寬在60～350ns 靈活可調，峰值功率高達10kW，重複頻率高達1000kHz，配備自主研發在線隔離器，是激光精細加工的理想激光源。
