聚合物納米纖維的最終功能和適用性主要取決(jue) 於(yu) 其直徑。本研究探討了低密度聚乙烯（LDPE）熔體(ti) 流動速率（MFRs）對激光熔體(ti) 電紡納米纖維直徑的影響。將乙烯-乙烯醇（EVOH）共聚物添加到非極性LDPE中作為(wei) 紡絲(si) 助劑。靜電紡絲(si) 後，通過異丙醇/水溶液處理將EVOH從(cong) LDPE/EVOH共混纖維中去除，在最大MFR下，獲得直徑僅(jin) 為(wei) 190±85nm的LDPE納米纖維。

隨著MFR的增加，觀察到純LDPE和去除EVOH的LDPE纖維直徑呈線性減小。但是，由於(yu) 組分的熔體(ti) 粘度提高，較高MFR下的LDPE/EVOH共混纖維的直徑略有增加。從(cong) 共混纖維中去除EVOH後，纖維直徑大幅度減小，從(cong) 而使超細纖維恢複到穩定的納米尺寸。

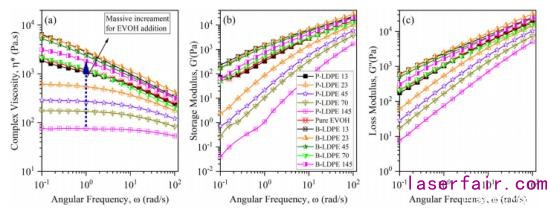

圖1.純乙烯-乙烯醇（EVOH），不同LDPE熔體(ti) 流速下的純低密度聚乙烯（LDPE）和LDPE/EVOH混合物的（a）複數粘度，（b）儲(chu) 存，（c）損耗模量隨角頻率的變化

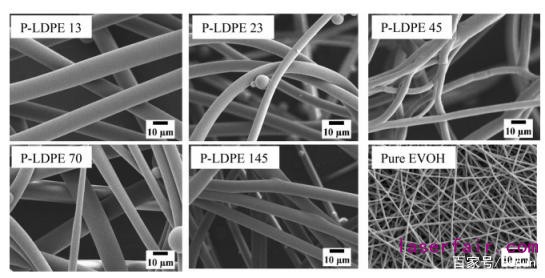

圖2.不同熔體(ti) 流速下的純低密度聚乙烯（LDPE）和乙烯-乙烯醇（EVOH）纖維的掃描電子顯微鏡圖像

圖3.熔體(ti) 流速（MFR）對純低密度聚乙烯纖維直徑的影響

圖4.低密度聚乙烯（LDPE）/乙烯-乙烯醇（EVOH）共混纖維的掃描電子顯微鏡照片，LDPE的熔體(ti) 流速（MFR）為(wei) ：（a）13；（b）23；（c）45；（d）70；（e）145；（f）純LDPE、純EVOH和LDPE/EVOH共混纖維的直徑比較

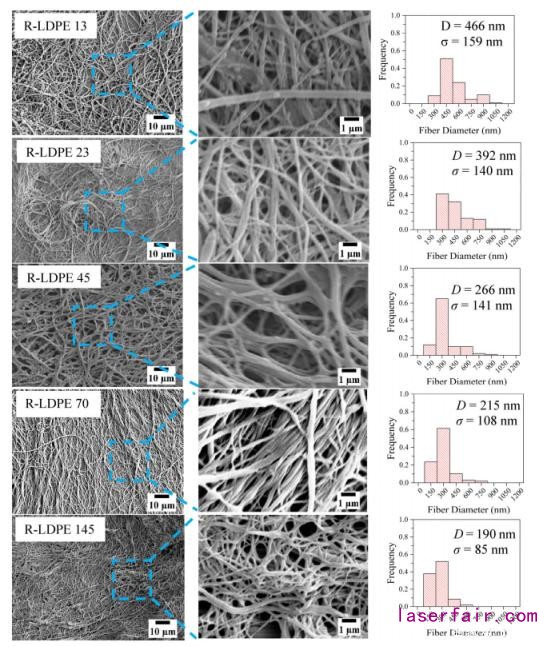

圖5.從(cong) 低密度聚乙烯（LDPE）/EVOH混合纖維中去除乙烯-乙烯醇（EVOH）後的掃描電子顯微鏡圖像和直方圖

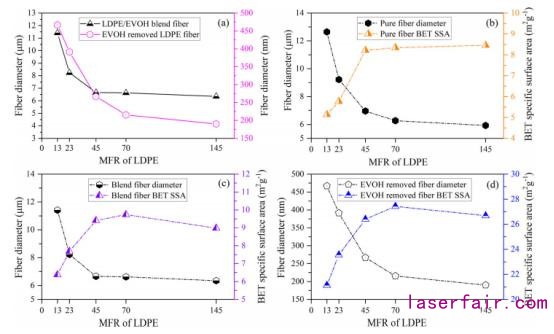

圖6.比較：（a）低密度聚乙烯（LDPE）/乙烯-乙烯醇（EVOH）共混物和去除EVOH的LDPE纖維的直徑；（b）純纖維直徑和Brunauer-Emmett-Teller（BET）比表麵積（SSA）；（c）LDPE/EVOH共混纖維直徑和BET SSA；（d）去除EVOH的LDPE纖維直徑和BET SSA

圖7.純低密度聚乙烯（LDPE），去除乙烯-乙烯醇（EVOH）的LDPE和LDPE/EVOH纖維的差示熱掃描
