在年終售後回訪萬(wan) 瓦用戶的過程中，創鑫工作人員發現部分用戶在安裝更換萬(wan) 瓦激光輸出頭的時候，由於(yu) 操作方法不當，造成激光輸出頭、切割頭受到外界汙染。若不及時進行清潔，灰塵掉落到切割頭鏡片造成鏡片燒點、燒穿，嚴(yan) 重情況下造成萬(wan) 瓦激光頭內(nei) 部晶體(ti) 燒點。

在此，特建議廣大用戶正確安裝清潔萬(wan) 瓦LOE激光輸出頭，並養(yang) 成及時清潔的習(xi) 慣，這樣有助於(yu) 延長激光輸出頭的使用壽命，以及提升加工效果。

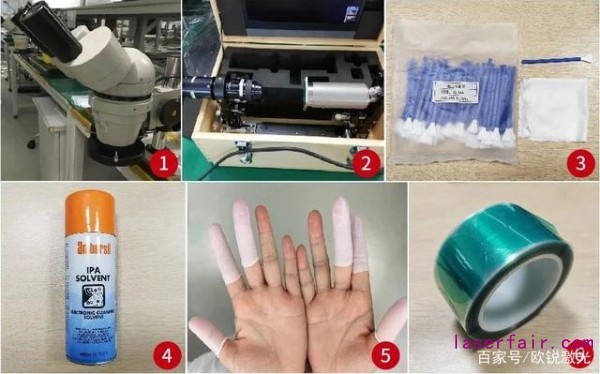

01準備清潔工具

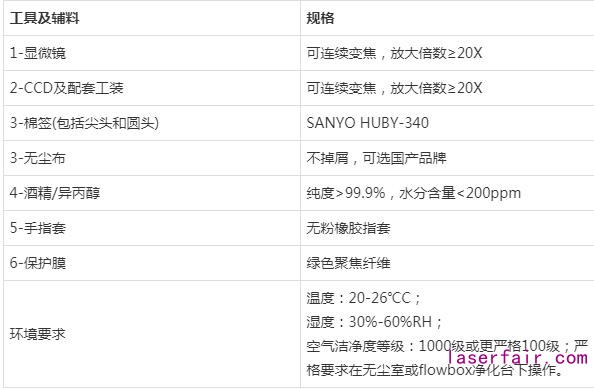

清潔工具準備

02取出一體(ti) 化LOE萬(wan) 瓦輸出頭

通常LOE產(chan) 品有三種狀態：

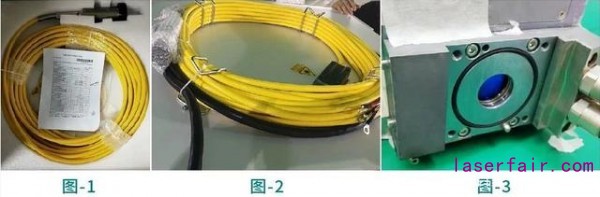

1-單獨包裝的LOE：打開包裝箱（圖1），將整條LOE從(cong) 箱內(nei) 拿出，放置到檢驗區域；

2-已安裝在整機上的LOE：將LOE的前端金屬件從(cong) 整機上取下（圖2），放置到檢驗區域；

3-已安裝在切割頭上的LOE：將LOE的前端金屬件從(cong) 切割頭上取下（圖3），放置到檢驗區域，直接按照步驟3操作。

注意事項：1、拿取過程中，需要保護前端金屬件及尾端光纖，不允許碰撞到地麵或其他堅硬物體(ti) ；2、將LOE從(cong) 切割頭上取下後，切割頭裝配麵要盡快密封防塵，同時橡膠圈不可鬆脫。

取出一體(ti) 化LOE萬(wan) 瓦輸出頭

03檢驗萬(wan) 瓦輸出頭保護膜

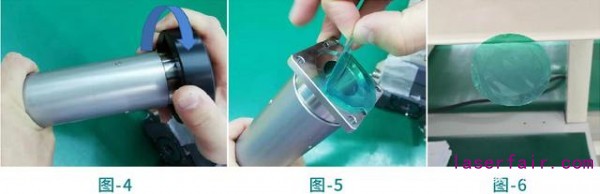

旋轉取下防塵帽（圖4），目視檢查綠色保護膜外表麵，如發現髒汙或異物則使用無塵布沾酒精擦拭幹淨。輕輕撕下保護膜（圖5），目視檢查內(nei) 表麵，如發現髒汙則保護膜做報廢處理，如未發現髒汙則將保護膜的一側(ce) 粘貼在幹淨的台麵或其他區域備用（圖6）。

注意：粘貼保護膜時，盡量減少粘貼麵積，以便後續可重複使用。

檢驗萬(wan) 瓦輸出頭保護膜

04檢驗萬(wan) 瓦LOE金屬件潔淨度

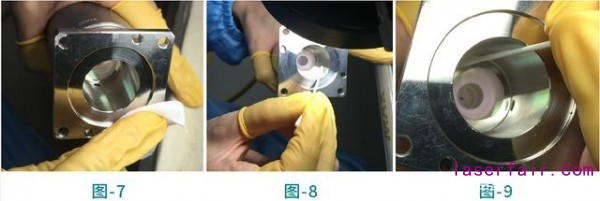

按先後順序，依次在燈光下目視檢驗端口邊緣的金屬件表麵、端口內(nei) 壁、晶體(ti) 邊緣的金屬台階麵，如發現端口邊緣髒汙則用無塵布沾酒精進行清潔（圖7）；發現端口內(nei) 壁和台階麵髒汙，則根據髒汙的形狀和位置，靈活使用圓頭棉簽或尖頭棉簽沾酒精進行清潔（圖8、圖9）。如果發現個(ge) 別異物很小導致難以清除幹淨，可在顯微鏡或CCD下進行清潔。

注意事項：1 必須佩戴手指套，清潔過程中，如發現手指套、無塵布及棉簽髒汙則要及時更換；2 使用棉簽的力度適中，以免因摩擦產(chan) 生棉絲(si) 或碎屑。

檢驗萬(wan) 瓦LOE金屬件潔淨度

05檢驗萬(wan) 瓦LOE晶體(ti) 潔淨度

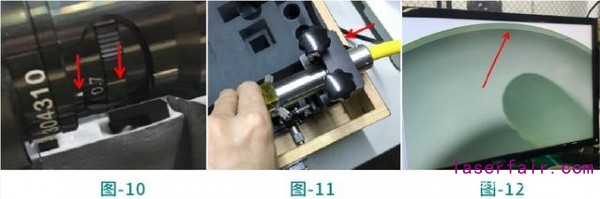

1-打開顯示器及CCD開關(guan) ，將刻度調整到"0.7"（圖10），調好LED燈的亮度，然後將LOE固定在工裝內(nei) 鎖緊（圖11）。調整CCD焦距，確保整個(ge) 晶體(ti) 端麵清晰可見；

2-在屏幕上檢驗整個(ge) 晶體(ti) 端麵的潔淨度，如發現有灰塵或異物則使用圓頭棉簽沾酒精進行清潔。使用棉簽時注意朝著一個(ge) 方向做直線擦拭（圖12），力度輕柔，每擦拭一次將棉簽旋轉180使用另一麵繼續擦拭，擦拭2次後棉簽報廢處理，不允許進行繞圈或來回擦拭，以免灰塵顆粒汙染其他區域或棉簽直接劃傷(shang) 表麵；

3-完成清潔後，在CCD下再次確認灰塵或異物是否已完全清除幹淨，不允許有殘留的酒精印或其他可移動異物。

注意：如現場無CCD設備，可在20×顯微鏡下檢查並清潔晶體(ti) 端麵。

檢驗萬(wan) 瓦LOE晶體(ti) 潔淨度

06萬(wan) 瓦LOE輸出頭與(yu) 切割頭連接安裝

1-目視檢查切割頭裝配區域及橡膠圈表麵，如發現有異物則使用無塵布沾酒精清潔幹淨；

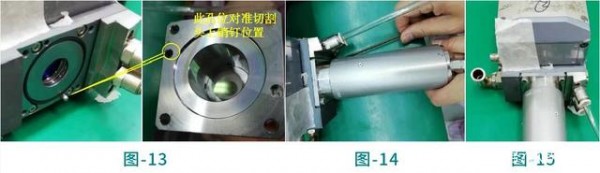

2-按照裝配要求，將檢驗合格的LOE裝回切割頭並鎖緊螺絲(si) ，完成組裝（圖13、圖14、圖15）。

3-如不需要組裝切割頭，則使用幹淨的保護膜密封LOE端口，安裝並鎖緊防塵帽，最後將LOE歸位放置。

萬(wan) 瓦LOE輸出頭與(yu) 切割頭連接安裝
