過往十年，MOPA光纖激光器在手機、筆記本電腦等3C產(chan) 品的氧化鋁外殼LOGO及產(chan) 品信息上的打黑工藝應用十分廣泛，但一直存在良率不高(尤其氧化層厚薄不均差異大時)、效率低和黑度差等問題。

針對上述問題，光至科技特推出GMX亞(ya) 納秒款20瓦MOPA，重點是1ns內(nei) 脈寬形成突破：(1)新增脈寬800ps(500ps定製);(2)峰值最高近60KW。

氧化鋁打黑原理及黑度區分

氧化鋁打黑原理是氧化鋁膜在經過激光加工處理後形成微裂紋形貌，微裂紋形貌對可見波段的光吸收較高在宏觀上人眼觀察為(wei) 灰黑深色，與(yu) 材料本色形成一定對比度。

圖1 不同填充密度下的梯度效果

氧化鋁打黑的黑度區分，主要是通過Lab顏色標定模式進行區分，用色差儀(yi) 均可以測得相對應的數值，L值代表顏色亮度，最暗為(wei) 0，最亮為(wei) 100；a值表示由綠到紅的變化，純綠為(wei) -128，純紅為(wei) +128；b值表示由藍到黃的變化，純藍為(wei) -128，純黃為(wei) +128。3C產(chan) 品打得“不夠黑”，主要是L值偏大的體(ti) 現，有些黑度效果在強光下觀察顏色呈現偏灰黃現象，偏黃的現象原因為(wei) 微裂紋對紅、黃色波段（590nm~760nm）的光吸收不佳所導致，在Lab模式中體(ti) 現為(wei) “ab”值正向偏大。

光至科技GMX係列與(yu) 常規GM係列打黑效果對比

圖2及圖3分別是GMX和GM在填充密度相同情況下，分別采用2組小脈寬，速度以500mm/s的梯度進行遞增，進行的打黑效果對比，GMX打黑參數區域更廣、更黑。

圖2 GMX打黑效果

圖3 GM打黑效果

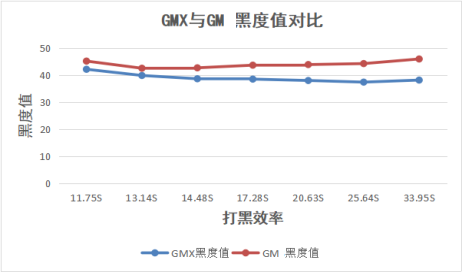

GMX與(yu) GM在打黑效率相同情況下，進行打黑黑度對比，見下圖4，GMX黑度比GM有明顯優(you) 勢。

圖4 效率相同，GMX與(yu) GM黑度對比

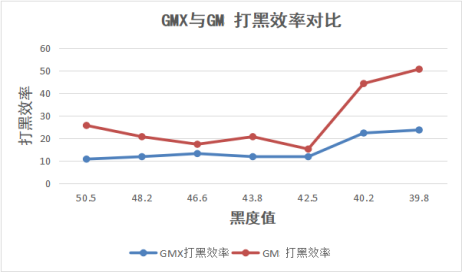

GMX與(yu) GM在打黑黑度相同情況下，進行打黑效率對比，見下圖5，GMX打黑效率比GM有明顯優(you) 勢。

圖5 黑度值相同，GMX與(yu) GM打黑效率對比

GMX係列與(yu) 常規GM係列參數對比

由此可見，GMX相對GM常規標準款，最小脈寬是後者1/3，最高峰值近5倍，保持同等黑度情況下效率提升30%-2倍，尤其針對氧化層厚薄不均勻打黑有爆點導致良率低這個(ge) 頑疾，相對市麵其它進口和國產(chan) 友商MOPA激光器有顯著優(you) 勢！
