一文了解光纖合束器

光纖合束器是一種光纖連接器件，其通過光纖精密熔接技術，使發射光纖輸出的光能量最大限度地耦合到接收光纖中，並使由於其介入光路而對係統造成的影響減到最小。光纖合束器是光纖激光器係統中的重要元器件，它的好壞不僅直接決定著光纖激光器功率的高低和光束質量的優劣，還是激光器安全穩定工作的重要保證。

01 光纖合束器的分類

根據使用功能分類，光纖合束器可以分為(wei) 兩(liang) 大類：功率合束器和泵浦合束器。

(1)泵浦合束器主要是將多路泵浦光合束到一根光纖中輸出，主要用來提高泵浦功
率。

(2)功率合束器就是將多路單模激光合束到一根光纖中輸出，用來提高激光的輸出功率。

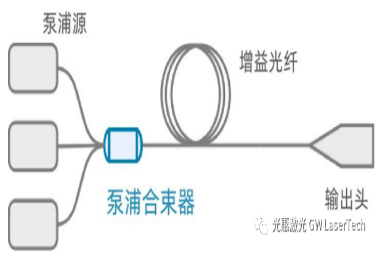

泵浦合束器

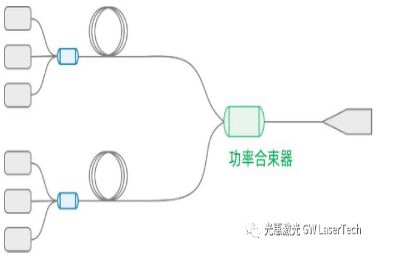

功率合束器

根據構成方式分類，光纖合束器又可以分成兩類：不包含信號光纖的 N×1 光纖合束器和包含信號光纖的 (N+1)×1 光纖合束器。和 N×1 光纖合束器不同，(N+1)×1 光纖合束器中心的一根光纖是信號光纖。在製作過程中，N 根光纖必須緊密對稱地排列信號光纖周圍，中間的信號光纖用於信號光的輸入。

N×1合束器既有功率合束器，又有泵浦合束器，其功能的不同取決於N路輸入光纖的型號，若N路光纖均為單模光纖或大模場光纖，則可以直接與N個激光器相連，用於提高激光的輸出功率，即為功率合束器；若N路光纖均為多模光纖，則與N個泵浦源相連，用於提高激光器的泵浦功率，即為泵浦合束器。

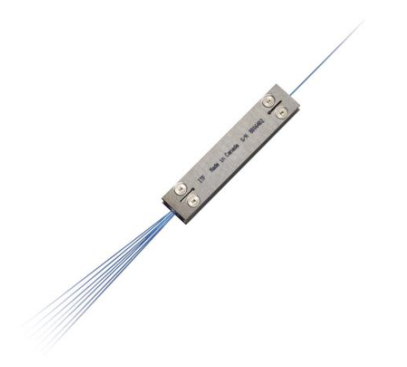

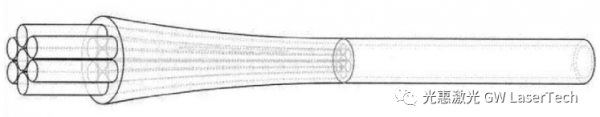

▲ N×1 光纖合束器

(N+1)×1合束器均為泵浦合束器，主要用於光纖放大係統中。該合束器中間的單模光纖為信號光纖，用於信號光的傳輸，環繞在其周圍的 N 路多模光纖為泵浦光纖，用於泵浦光的傳輸。這種合束器通常用於MOPA結構。

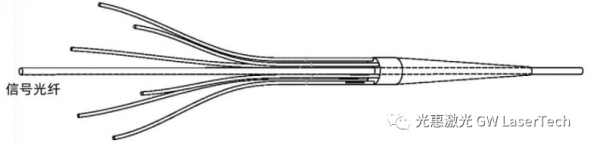

▲ (N+1)×1 光纖合束器

02 側(ce) 麵泵浦合束器和端麵泵浦合束器

側麵泵浦合束器中心為信號光纖，纖芯為單模或準單模波導用於傳輸激光，外圍六根光纖為泵浦光纖，用於傳輸泵浦光。七根光纖整齊排列後熔融拉細並與輸出雙包層光纖熔接。

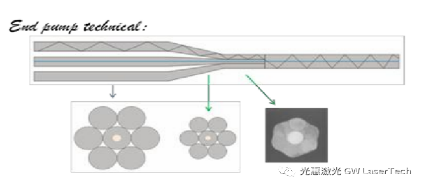

▲ 端麵泵浦合束器光纖合束器

側(ce) 泵合束器與(yu) 端泵合束器不同的是，側(ce) 泵合束器的泵浦光纖被拉細後貼合到信號光纖的包層上，而信號光纖並未熔拉變細。因此側(ce) 泵合束器信號傳(chuan) 輸從(cong) 原理上要優(you) 於(yu) 端泵合束器。

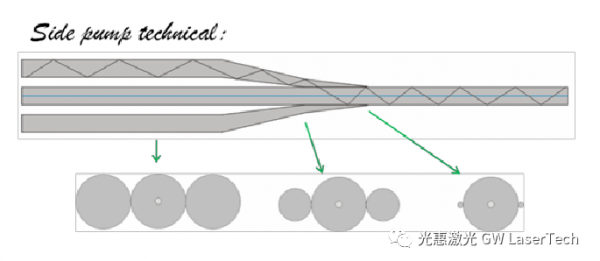

▲ 側(ce) 麵泵浦光纖合束器

03 合束器的製作

功率合束器的基本結構主要包括三個部分：輸入光纖、熔錐光纖束和輸出光纖。

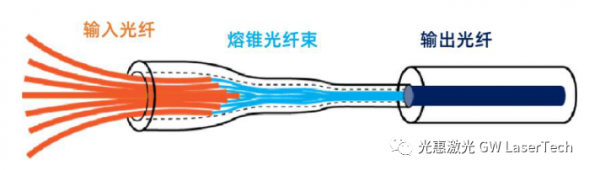

▲ 功率合束器基本結構

首先，為了使光纖束熔融拉錐後能夠與輸出光纖很好地熔接，必須要求光纖束的橫截麵為圓形，並且泵浦光纖按照一定的幾何方式緊密排列，通常光纖是按照正六邊形的方式緊密排列。製作過程中，首先將輸入光纖組束，然後再對組束的輸入光纖束進行熔融拉錐形成熔錐光纖束，然後再熔錐光纖束的錐腰部分對其切割，並與輸出光纖熔接一起。最後設計出一種合適的封裝和散熱結構，以確保合束器能夠長時間穩定工作。通常會使用導熱率高的金屬銅或鋁作為封裝和散熱的殼體，必要時還會在金屬封裝上設計水冷結構。

光纖激光器以熔接來實現光纖器件的連接。為了激光器能夠實現更高功率的指標，優質的光纖熔接是非常重要的。在熔接光纖過程中，不可避免地會產生損耗，這些損耗將在激光器運行過程中不斷累積光和熱，進而可能導致光束質量出現劣化或者光學器件發生損毀。

光惠激光采用獨特的熔接點熱管理技術，攻克了高功率的熱平衡技術難題，並通過充分的熱管理模擬優化、創新性的水冷設計，可以保證激光器的長期穩定運行。

作者：光惠激光應用工程師顧佳星

轉載請注明出處。
