摘 要

將激光雷達安置於(yu) 坐標原點，利用激光雷達測定平麵上目標點坐標（r，θ），實現對目標點的定位。為(wei) 了避免激光雷達測量上的視野盲區，設置激光雷達在平麵上 360° 旋轉對空間進行掃描捕獲目標點，為(wei) 了消除激光雷達位於(yu) 一固定點對目標點的定位，導致定位測量上數據的單一性，將激光雷達置於(yu) 一移動平台，構建動態坐標係，測量與(yu) 平台同平麵目標點相對激光雷達位置的坐標（ri，θi），通過坐標轉換，將多次測量的坐標平均值作為(wei) 目標點的定位坐標值，實現對平麵上特征點的定位，最後利用 MATLAB 進行數據處理繪圖。

關(guan) 鍵詞 激光雷達；掃描；移動平台；定位

為(wei) 了描述空間物體(ti) 的運動狀態，需要確定其位置，對其定位，為(wei) 此我們(men) 借用數學方法，建立坐標係，以坐標確定空間某點的位置，實現定位。空間定位無論是軍(jun) 事上的精準打擊，還是民用上對目標的確定都有極其重要的意義(yi) 和應用價(jia) 值。本文利用激光雷達測距的原理，實現對平麵上某點的定位。

1 激光雷達定位原理與(yu) 方法

1.1 激光雷達測距原理

激光雷達是一種以激光作為(wei) 載波探測目標位置的電子設備。激光雷達由發射模塊、接收模塊和信號處理模塊三部分組成。激光雷達測距的基本原理是激光信號由發射模塊發送出去，經過光學係統到達目標物，接收模塊接收來自目標物的反射激光回波信號，在信號處理模塊，回波經過處理進入到檢測係統，最後獲得目標物的距離信息。即

其中，L 是目標物的待測距離值，c 是空氣中的光速，t 是發射接收往返期間時間值。

1.2 激光雷達定位原理與(yu) 方法

在平麵上確定坐標原點建立極坐標係，那麽(me) 定位平麵上任意一點 M 的位置，需要知道 M 的坐標（r，θ），即 M 點到原點的距離以及與(yu) 坐標軸的方位角，這樣通過得到 M 點相對坐標係原點的位置信息而達到對 M 點的定位。

文中以激光雷達為(wei) 中心，即坐標原點，利用激光雷達測距，同時記錄掃描角度，所獲得的目標點距離標準位置（激光雷達）的角度和距離的信息，經過坐標轉化，將極坐標係中的（r，θ）轉化為(wei) 直角坐標係中的（x，y）。此過程為(wei) 一次測量流程，為(wei) 了提高定位精度，通過多個(ge) 標準位置（即激光雷達不同位置為(wei) 中心）對目標點位置測定，實現多次測量確定目標點位置。具體(ti) 定位係統模型構建如圖 1 所示：坐標原點 O 為(wei) 激光雷達的位置，· 為(wei) 目標點即待定位點 M 所處位置，激光雷達在坐標原點進行 360° 全方位旋轉掃描，發射端對環境發射激光束進行采樣，同時接收端接收從(cong) 目標點反射回來的信號，信號處理端將接收信號與(yu) 發射信號進行比較、檢測、處理，最後根據匹配結果[1]，獲得目標點 M 的位置信息（r，θ），經過坐標變換 x =r sinθ，y =r cosθ，得到點 M（x，y）。

實驗中，為(wei) 精確得到 M 的空間坐標，將測量係統激光雷達安置於(yu) 一移動平台——可自由移動的平板小車上，車載激光雷達所處位置是定位係統坐標原點，這樣就建立了一個(ge) 以激光雷達為(wei) 坐標原點的可移動的動態坐標係，位於(yu) 移動小車上的激光雷達在不同位置對測量點的定位數據，就是一係列以激光雷達所處不同位置為(wei) 坐標原點的不同坐標係下的對同一測量點的定位數據，如圖 2 所示，激光雷達在位置 O 1 時，即 O 1 對點 M 定位測量，獲得 M 1（r 1，θ 1），激光雷達移動到位置 O 2 時，即 O 2 對點 M 進行第二次定位測量，獲得 M 2（r 2，θ 2），類推獲得激光雷達移動到位置 Oi，即 Oi 對同一采樣點 M 的 i 組測量定位數據 M i（ri，θi），應用 MATLAB 進行數據處理，將以 Oi 為(wei) 坐標原點的坐標係下的定位測量數據 M i（ri，θi）轉換為(wei) 以 O 為(wei) 坐標原點的坐標係下的 M（ri，θi），再取以 O 為(wei) 坐標原點的坐標係下的 i 次測量值 ri 和 θi 各自的平均值作為(wei) 以 O 為(wei) 坐標原點的坐標係下的 M（r，θ）。即

最後為(wei) 達成實時定位的目的，顯示環節可以應用 frame Grabber 進行成像，實現在電腦上建圖並定位。

這裏需要說明的是，M（r，θ）是相對於(yu) O 點的被定位點，為(wei) 了便於(yu) 描述，稱 M（r，θ）為(wei) O 係下定位點 M 點的位置，同理，稱 M i（ri，θi）為(wei) Oi 係下 M 點的位置，為(wei) 了將 Oi 係下的M i（ri，θi）的坐標值轉換為(wei) O 係下的坐標值，需要確定 Oi 在 O 係下的坐標值，即移動的激光雷達在定位過程中自身的位置的確定。

下麵是 Oi 在 O 係下位置的確定：首先在 O 係下，激光雷達位於(yu) O 點，除了對目標點 M 進行定位外，根據待測地理環境條件，選取 i 個(ge) 特征點即 Oi 對其定位，得到 Oi 在 O 係下坐標值 Oi（ri，θi），然後驅動小車使得激光雷達位於(yu) Oi 再次以 Oi 為(wei) 坐標原點對目標點 M 進行定位，得到 Oi 係下 M 點的定位坐標 M i（ri，θi），通過坐標轉換得到 O 係下激光雷達位於(yu) Oi 時的位置坐標 M（ri，θi）。

2 儀(yi) 器與(yu) 裝置

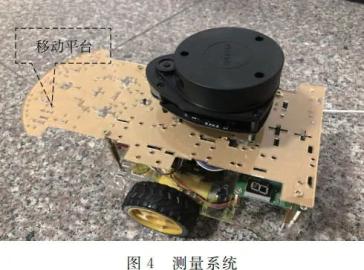

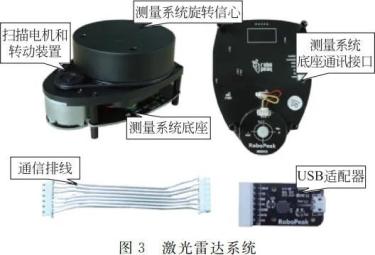

激光雷達以及其各個(ge) 部件構成如圖 3 所示，激光雷達安置在移動平台上，整個(ge) 測量係統如圖 4 所示。驅動小車將激光雷達輸送到測量位置後，啟動雷達掃描，對目標點進行 360° 全方位旋轉掃描開始測量。

3 數據測量與(yu) 分析

3.1 測量係統定位準確性驗證

測量係統定位是否準確是由其對所測點 M 到激光雷達的距離即以激光雷達為(wei) 圓心的半徑 r 和方位角 θ 的測量的準確性共同決(jue) 定的。為(wei) 了檢驗測量係統測距和方位角測量的準確性，在一平麵上繪製極坐標，對測量係統分別進行測距和測角兩(liang) 種情況驗證。

1) 相同角度下不同距離采樣點的測量

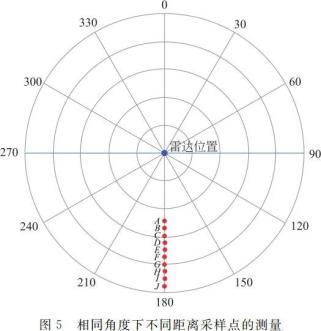

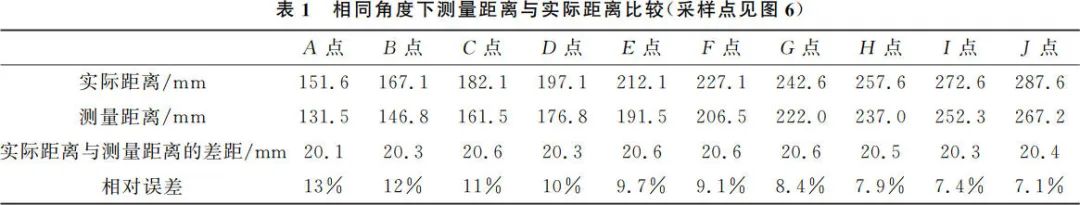

取一張繪圖紙，在繪製好的極坐標平麵上選取標號為(wei) A，B，C，D，E，F，G，H，I，G，K，L，I，J 共 10 個(ge) 點，它們(men) 的方位角均為(wei) 180.0°，如圖 5 所示。測量上述 10 個(ge) 點與(yu) 坐標原點即激光雷達的距離，對照為(wei) 平麵極坐標中以毫米尺所測距離為(wei) 實際距離，計算測量值相對實際值的誤差，測量結果如表 1 所示。

從(cong) 表 1 可見，10 個(ge) 樣點的測量結果每次測量值與(yu) 實際值的差距均略大於(yu) 20mm，本實驗所購激光雷達的最佳測量範圍為(wei) 5~12m，受繪製坐標紙張麵積所限，所選取的采樣點距離均小於(yu) 5m，不在激光雷達最佳測量範圍之內(nei) ，應該是導致測量誤差較大的主要原因，從(cong) 測量結果也可以發現隨著測距的增加（A 點到 J 點），相對誤差越來越小，如果待測點在 5~12m，估計實際距離與(yu) 測量距離的差距和相對誤差應該更小，測量效果會(hui) 更好。

2) 相同距離下不同角度采樣點的測量

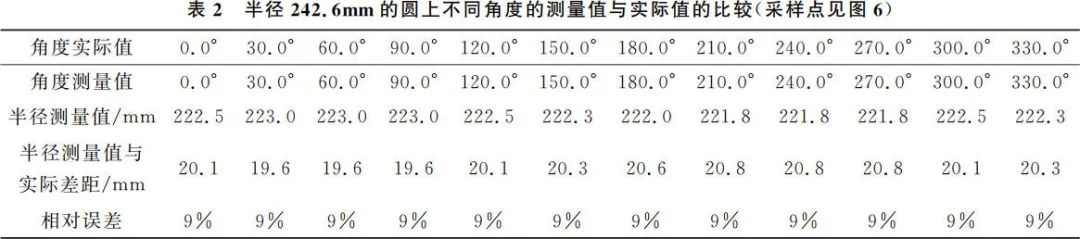

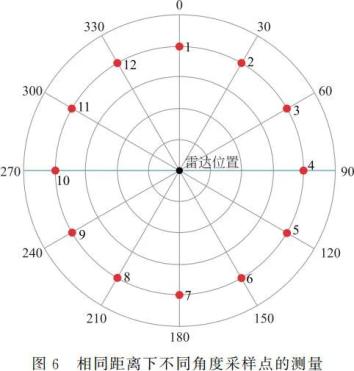

如圖 6 所示，選取標號為(wei) 1~12 的 12 個(ge) 相同半徑 r=242.6mm 的采樣點，即激光雷達與(yu) 12 個(ge) 不同采樣點的距離相同，都是 242.6 mm為(wei) 實際距離，進行距離和角度測量，計算測量值相對實際值的差距及相對誤差，測量數據結果如表 2 所示，角度結果保留小數點後 1 位的情況下，測量可以認為(wei) 準確，誤差可以被忽略，測量距離與(yu) 實際值之間的差距在 20mm 範圍擺動，測距相對誤差保留一位有效數字時為(wei) 9%，12 個(ge) 采樣點一致。結合不同距離，相同角度下測量值與(yu) 實際值的差距略大於(yu) 20mm（表 1），說明定位係統的誤差主要來源於(yu) 距離測量，方位角相對距離對定位結果的影響可以忽略不計。

3.2 對采樣點動態測量

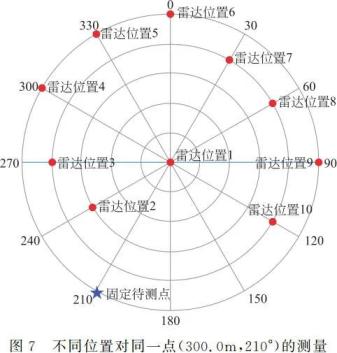

激光雷達位於(yu) 不同位置對同一點 M（300.0，210°）（距離單位 mm，角度單位度°）進行定位。M 點和激光雷達位置如圖 7 所示，雷達位置 1 為(wei) 定位係統的坐標原點，（ri，θi）為(wei) 激光雷達在位置 i 對固定點 M 的第 i 次測量時點 M 以激光雷達所處位置為(wei) 坐標原點時的極坐標，（rj，θj）為(wei) 激光雷達在位置 i 時，以 i 為(wei) 坐標原點對 M 點所測到的坐標值（ri，θi）平移為(wei) 已確定定位係統下的坐標值，即圖 7 中以雷達位置 1 為(wei) 定位坐標原點的坐標值。

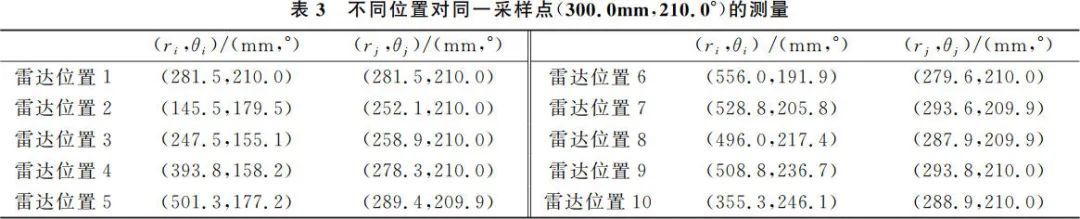

圖 7 雷達位置 1 為(wei) 定位係統坐標原點，激光雷達在 10 個(ge) 不同位置對 M 點進行定位，結果如表 3 所示。取 10 次測量值的坐標經過平移後的平均值

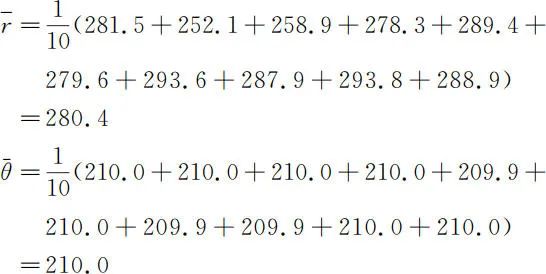

，作為(wei) M 點相對於(yu) 定位係統雷達位置 1 的定位。計算結果如下：

所以經過測量係統定位的 M 點的坐標為(wei) M（280.4mm，210.0°）。定位點實際坐標 M（300.0mm，210.0°），測距誤差 Δr=300.0－280.42≈20mm，角度誤差為(wei) 0，與(yu) 前麵相同角度下不同距離采樣點的測量以及相同距離下不同角度采樣點的測量的驗證結果相符，定位誤差主要來自測距，約 20mm。

3.3 實例驗證激光雷達空間定位能力

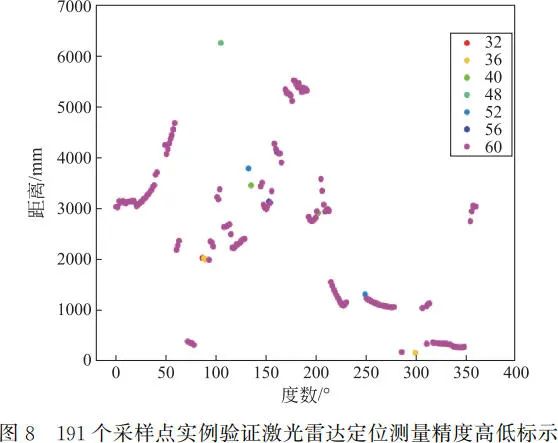

對該定位係統實例驗證，將定位測量係統置於(yu) 北林某教室的一個(ge) 桌麵上，對其周圍物體(ti) ——高於(yu) 桌麵的椅背 191 個(ge) 樣點進行定位（測量數據較為(wei) 龐大，略去）。MATLAB 繪製測量樣點（距離-角度-精度高低）分布圖，如圖 8 所示。圖中數字表示測量精度高低，數字由小到大表示測量精度由低到高。例如角度（Angle）為(wei) 104.4°時，樣點距離為(wei) 6258.5mm，精度數字標識 48。精度數字也就是激光雷達的強度，對於(yu) 每個(ge) 采樣點，就是激光雷達回波的強度，一定程度上反映被掃描點的反射率，這個(ge) 值越大，測量定位越好，精度越高。

4 結語

本測量係統可以較好地實現對空間樣點實時定位；因為(wei) 受到對照坐標係平麵構建限製（小於(yu) 5m）,不在所購激光雷達有效測距的範圍之內(nei) ，定位距離誤差均在 20mm 附近，可對測量係統進行校正，校正公式可以表達為(wei) ρ =ρ測-c，c 由所購激光雷達確定，本定位係統中 c =20mm，定位角度誤差為(wei) 0，精度高，效果好。

5 創新與(yu) 拓展

目前，測距的方式多樣，常見的是超聲波測距與(yu) 激光測距。與(yu) 激光測距相比，發散角為(wei) 超聲波測距中超聲波傳(chuan) 感器的固有屬性，對超聲波傳(chuan) 感器的實際測距精度[2]有一定影響，采用激光測距避免了因超聲波波束發散所造成的障礙物較遠時超聲波傳(chuan) 感器方向定位精度較差的缺點。不過激光雷達在發射係統和接收係統之間隨著測量距離增大會(hui) 存在視野盲區[3]，將激光雷達 360° 掃描，消除靜態測量時出現的視野盲區。

激光雷達測距，因距離不同影響測量數據的精度[4]，引入移動平台裝置後，建立了動態坐標係，獲得不同位置下對同一采樣點的多組測量數據，消除了激光雷達固定在一個(ge) 位置時，靜態測量所存在的一點定位測量數據單一的缺陷，實現了不同方位對同一點的定位；同時也消除了激光雷達因位置不同采樣強度影響測量數據的精度。

如果將移動平台調換為(wei) 一可在空間自由升降的裝置，將激光雷達安裝在此裝置上，例如無人機，通過測量升降裝置的高度，則可以實現空間三維定位和成像。

應用 MATLAB 進行數據處理和繪圖，直觀體(ti) 現激光雷達定位的數據意義(yi) 。

可以應用 frame Grabber 進行成像，實現電腦上實時定位建圖。
