範例用於(yu) ：設計一個(ge) 衍射光學元件擴散光束，使光束偏折沿著X軸

關(guan) 鍵詞：衍射光學，衍射光學元件，擴散器，線聚焦

要求工具箱：Diffractive Optics Toolbox Basic

相關(guan) 範例：DO.2;DO.3;DO.8

建模任務

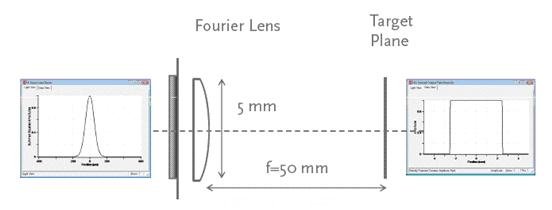

照射光束的光強 衍射擴散器線聚焦強度
相位層：4
像素尺寸：>0.1um

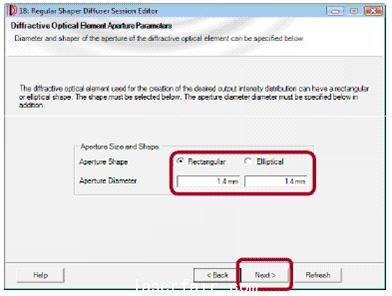

口徑：1.4mm

建模任務


照射光束參數
波長：632.8nm
激光束直徑（1/e2）：700um

建模任務


希望得到的輸出場參數
直徑：5mm
效率：>80%
噪聲極限：5%

因為(wei) 相幹入射，最後光分布將包含小斑點

建立設計參數

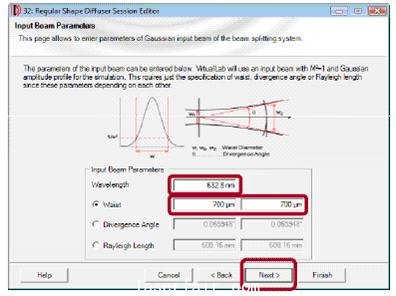

照射光束定義(yi)

照射光束定義(yi)



照射光束定義(yi)

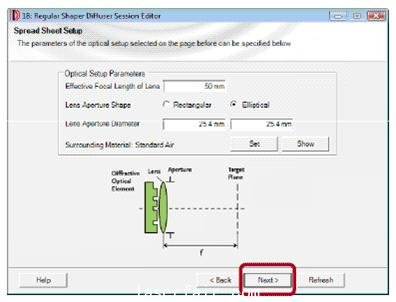

光學裝置



光學裝置

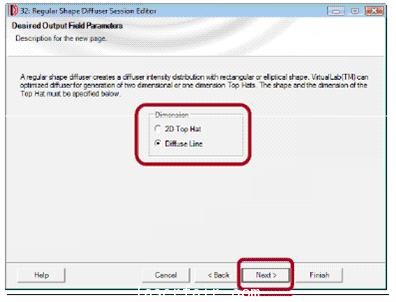

所要得到的輸出場定義(yi)



所要得到的輸出場定義(yi)


自動計算，但是用戶可以進行修改

雜光限製可以達到更小

想要得到的輸出場定義(yi)



優(you) 化函數選擇



擴散器參數



擴散器參數

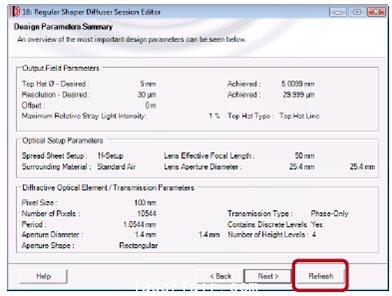

總結

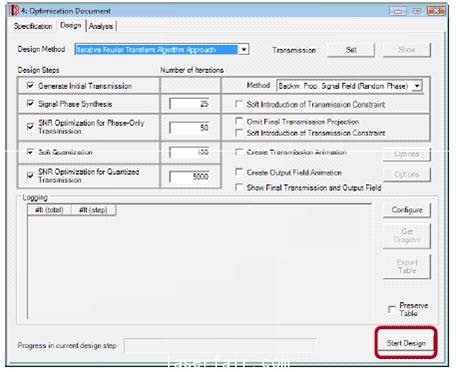

擴散器優(you) 化



擴散器優(you) 化



在Analysis Page可以計算擴散器產(chan) 生輸出場的優(you) 化函數結果

重複優(you) 化同時保留最優(you) 的擴散器傳(chuan) 輸

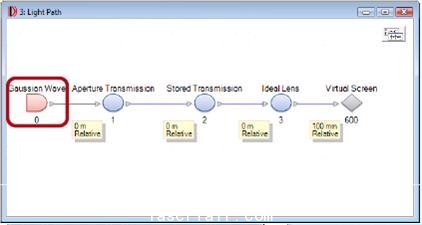

光路徑



模擬結果

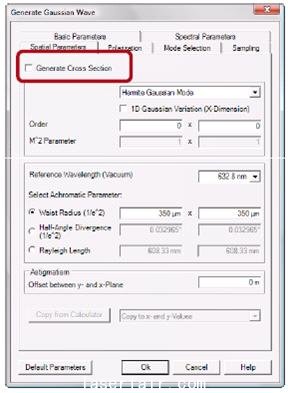

光路徑 雙擊Gaussian Wave光源 Gaussian Wave 光源 反選Generate Cross Section 點擊Ok按鈕 模擬結果 結論   VirtualLAB輔助用戶客戶設計衍射光學元件用於(yu) 產(chan) 生擴散線（diffuse lines）或頂環(Top Hats). 輔助設計步驟同時能使在衍射光學無經驗的光學工程師們(men) 從(cong) 目前的發展中獲益
