使用LightTools 照明設計軟件，當照明係統設計完成後，我們(men) 需要知道係統的光效利用率是多少。

如果要得到準確的結果，就需要在光學係統中設定正確的材質、表麵屬性等。

這裏我們(men) 僅(jin) 介紹在設定準確的屬性參數的前提下如何查看光效結果。

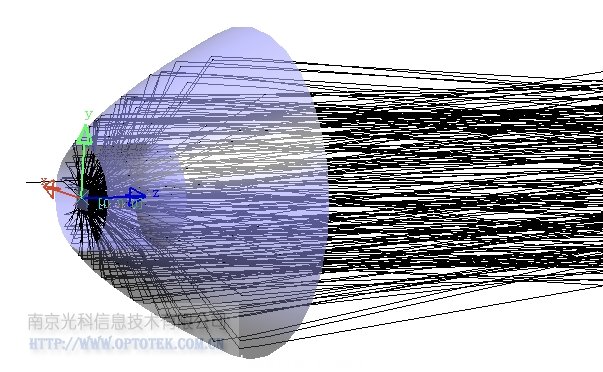

使用一個(ge) 照明實例來進行說明，下麵是我們(men) 的光學係統：

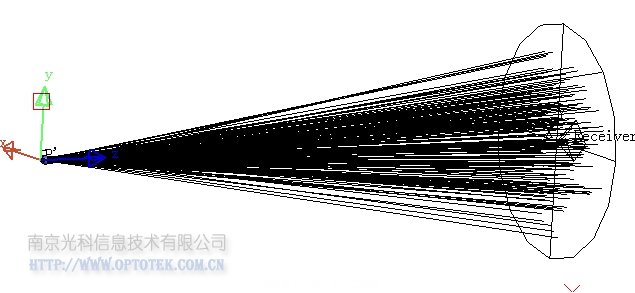

整體(ti) 光路，在進行光線追跡後的效果。

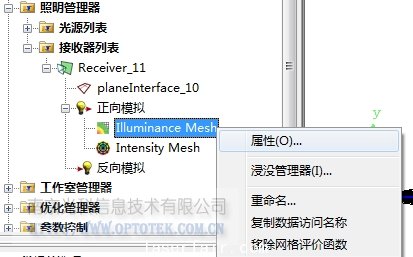

查看接受器上的照度網格。

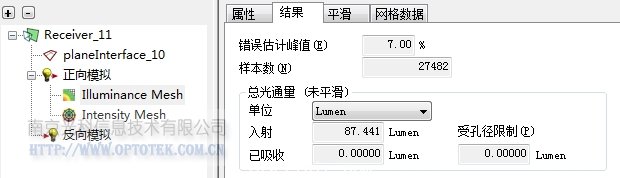

照度網格結果，其中我們(men) 關(guan) 注的是入射到此接收器上的光通量為(wei) 87.441 lm。

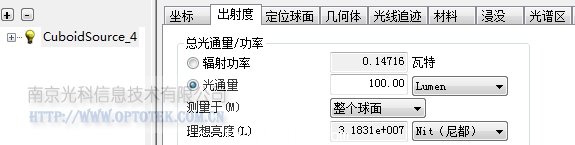

確認一下光源發射的光通量，為(wei) 100 lm。



結論：光效為(wei) 87.441lm / 100lm= 87.441%。

除此之外，在這個(ge) 結果數據上您還可以看到：平均照度，最大、最小照度等信息。
