FRED 以四色的麵板呈現輻照度圖。左上方是一個(ge) 等大的偽(wei) 彩色圖，它顯示的是在選中分析麵上單元功率。 右邊的刻度顯示的是這個(ge) 圖中的功率等級。 右上和左下的麵板是左上麵板的橫截麵。點擊左上方圖中的任一處，一個(ge) 橫截麵將會(hui) 出現在水平以及垂直兩(liang) 個(ge) 方向，在這個(ge) 位置的坐標和輻射將會(hui) 顯示在這個(ge) 左上方的麵板的左下角。右下方的圖顯示在這個(ge) 分析麵上定義(yi) 的各個(ge) 像素的數量和光線。如果用戶點擊右下方的圖，就可以看到每個(ge) 探測器像素的相對誤差。這是一個(ge) 很好的方式讓你知道是否已經追跡了足夠多的光線來為(wei) 係統繪製有效的輻照度圖， 這點對於(yu) 照明係統來說尤其重要。兩(liang) 個(ge) 雙膠合透鏡係統的輻照圖在下圖9中顯示。

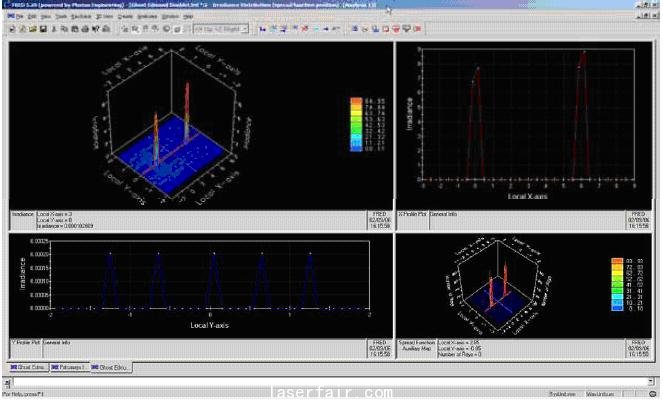

圖9—雙膠合透鏡係統的輻射圖

隻看一個(ge) 麵板的時候，鼠標左鍵雙擊界麵。因為(wei) 接下來的兩(liang) 個(ge) 圖是為(wei) 左上的麵板而製的。

如果立刻用鼠標右鍵點擊左上麵板，可以選擇刻度數據選項來獲得鬼像光線的具體(ti) 信息。 在選擇了縮放數據選項，菜單也顯示了以後， 選擇對數選項，點擊OK鍵查看圖10。 如用右鍵再次點擊左上的麵板並且選擇透視圖，將會(hui) 取消選項並且會(hui) 有一個(ge) 2D 的圖像出現在圖11。

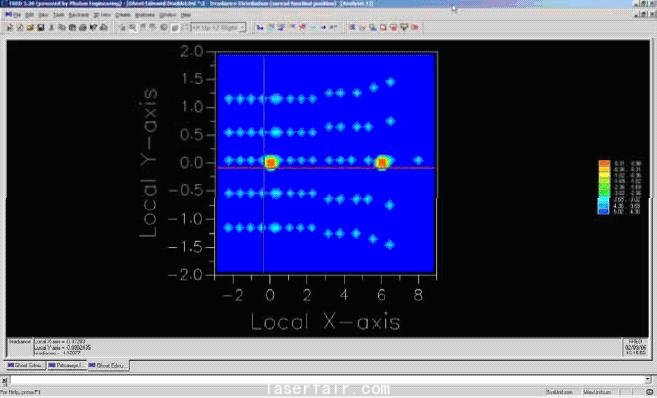

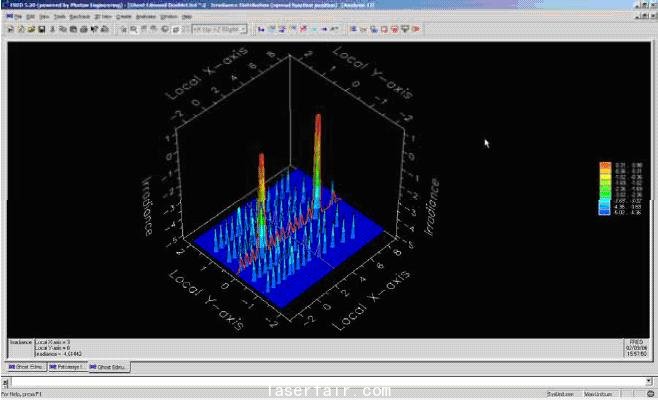

圖10—雙膠合透鏡係統的對數縮放輻照度圖   圖11—對數縮放輻照圖的2D 畫麵
