磁珠和電感在解決(jue) EMI和EMC方麵的作用有什麽(me) 區別，各有什麽(me) 特點，是不是使用磁珠的效果會(hui) 更好一點呢？
　　從(cong) 原理上來說，磁珠可等效成一個(ge) 電感，所以磁珠在EMI和EMC電路中就相當於(yu) 一個(ge) 抑製電感的作用，主要是對高頻傳(chuan) 導幹擾信號進行抑製。

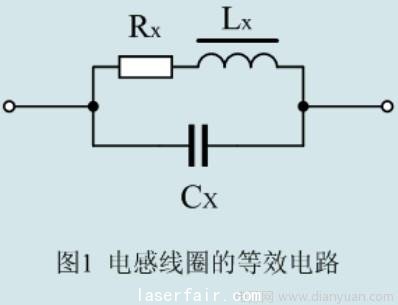

　　磁珠可等效成一個(ge) 電感，但這個(ge) 等效電感與(yu) 電感線圈是有區別的，磁珠與(yu) 電感線圈的最大區別就是，電感線圈有分布電容。因此，電感線圈就相當於(yu) 一個(ge) 電感與(yu) 一個(ge) 分布電容並聯。如圖1所示。圖1中，LX為(wei) 電感線圈的等效電感（理想電感），RX為(wei) 線圈的等效電阻，CX為(wei) 電感的分布電容。


　　理論上對傳(chuan) 導幹擾信號進行抑製，要求抑製電感的電感量越大越好，但對於(yu) 電感線圈來說，電感量越大，則電感線圈的分布電容也越大，兩(liang) 者的作用將會(hui) 互相抵消。

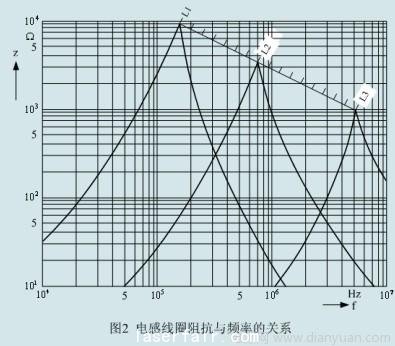

　　圖2是普通電感線圈的阻抗與(yu) 頻率的關(guan) 係圖，由圖中可以看出，電感線圈的阻抗開始的時候是隨著頻率升高而增大的，但當它的阻抗增大到最大值以後，阻抗反而隨著頻率升高而迅速下降，這是因為(wei) 並聯分布電容的作用。當阻抗增到最大值的地方，就是電感線圈的分布電容與(yu) 等效電感產(chan) 生並聯諧振的地方。圖中，L1 》 L2 》 L3，由此可知電感線圈的電感量越大，其諧振頻率就越低。從(cong) 圖2中可以看出，如果要對頻率為(wei) 1MHz的幹擾信號進行抑製，選用L1倒不如選用L3，因為(wei) L3的電感量要比L1小十幾倍，因此L3的成本也要比L1低很多。
　　如果我們(men) 還要對抑製頻率進一步提高，那麽(me) 我們(men) 最後選用的電感線圈就隻好是它的最小極限值，隻有1圈或不到1圈了。磁珠，即穿心電感，就是一個(ge) 匝數小於(yu) 1圈的電感線圈。但穿心電感比單圈電感線圈的分布電容小好幾倍到幾十倍，因此，穿心電感比單圈電感線圈的工作頻率更高。
　　穿心電感的電感量一般都比較小，大約在幾微亨到幾十微亨之間，電感量大小與(yu) 穿心電感中導線的大小以及長度，還有磁珠的截麵積都有關(guan) 係，但與(yu) 磁珠電感量關(guan) 係最大的還要算磁珠的相對導磁率

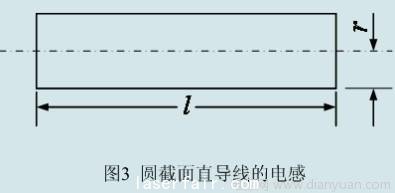

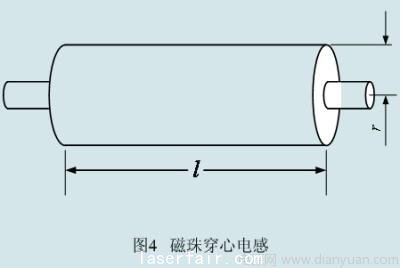

。圖3、圖4是分別是指導線和穿心電感的原理圖，計算穿心電感時，首先要計算一根圓截麵直導線的電感，然後計算結果乘上磁珠相對導磁率 就可以求出穿心電感的電感量。

　　另外，當穿心電感的工作頻率很高時，在磁珠體(ti) 內(nei) 還會(hui) 產(chan) 生渦流，這相當於(yu) 穿心電感的導磁率要降低，此時，我們(men) 一般都使用有效導磁率 。有效導磁率 就是在某個(ge) 工作頻率之下，磁珠的相對導磁率。但由於(yu) 磁珠的工作頻率都隻是一個(ge) 範圍，因此在實際應用中多用平均導磁率 。

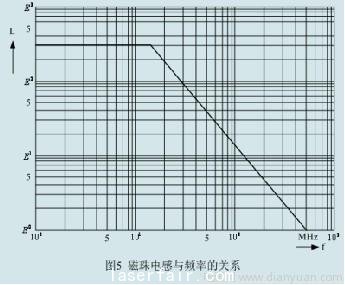

　　在低頻時，一般磁珠的相對導磁率都很大（大於(yu) 100），但在高頻時其有效導磁率隻有相對導磁率的幾分之一，甚至幾十分之一。因此，磁珠也有截止頻率的問題，所謂截止頻率，就是使磁珠的有效導磁率下降到接近1時的工作頻率fc，此時磁珠已經失去一個(ge) 電感的作用。一般磁珠的截止頻率fc都在30～300MHz之間，截止頻率的高低與(yu) 磁珠的材料有關(guan) ，一般導磁率越高的磁芯材料，其截止頻率fc反而越低，因為(wei) 低頻磁芯材料渦流損耗比較大。使用者在進行電路設計的時候，可要求磁芯材料的提供商提供磁芯工作頻率與(yu) 有效導磁率 的測試數據，或穿心電感在不同工作頻率之下的曲線圖。圖5是穿心電感的頻率曲線圖。


　　磁珠另一個(ge) 用途就是用來做電磁屏蔽，它的電磁屏蔽效果比屏蔽線的屏蔽效果還要好，這是一般人不太注意的。其使用方法就是讓一雙導線從(cong) 磁珠中間穿過，那麽(me) 當有電流從(cong) 雙導線中流過時，其產(chan) 生的磁場將大部份集中在磁珠體(ti) 內(nei) ，磁場不會(hui) 再向外輻射；由於(yu) 磁場在磁珠體(ti) 內(nei) 會(hui) 產(chan) 生渦流，渦流產(chan) 生電力線的方向與(yu) 導體(ti) 表麵電力線的方向正好相反，互相可以抵消，因此，磁珠對於(yu) 電場同樣有屏蔽作用，即：磁珠對導體(ti) 中的電磁場有很強的屏蔽作用。
　　使用磁珠進行電磁屏蔽的優(you) 點是磁珠不用接地，可以免去屏蔽線要求接地的麻煩。用磁珠作為(wei) 電磁屏蔽，對於(yu) 雙導線來說，還相當於(yu) 在線路中接了一個(ge) 共模抑製電感，對共模幹擾信號有很強的抑製作用。
　　由此可知，電感線圈主要是用於(yu) 對低頻幹擾信號進行EMI抑製，而磁珠主要是對高頻幹擾信號進行EMI抑製，因此，對一個(ge) 頻帶很寬的幹擾信號進行EMI抑製，必須同時采用多個(ge) 不同性質的電感才會(hui) 有效。另外，對共模傳(chuan) 導幹擾信號進行EMI抑製，還要注意抑製電感與(yu) Y電容的連接位置。Y電容和抑製電感盡量靠近電源的輸入端，即電源插座的位置，並且高頻電感要盡量靠近Y電容，而Y電容還要盡量靠近與(yu) 大地連接的地線（三心電源線的地線），這對EMI抑製才有效。#p#分頁標題#e#
　　附件：
　　1、圓截麵直導線電感與(yu) 穿芯電感的計算：
　　如圖3所示圓截麵直導線，其電感為(wei) ：


［H］ （1）

　　其中：
　　L：圓截麵直導線的電感［H］
　　
　　r：導線半徑［m］
　　
　　【說明】這是在


：導線長度［m］

：真空導磁率，

［H/m］

》》 r的條件下的計算公式。當圓截麵直導線的外部有磁珠時，簡稱磁珠，磁珠的電感是圓截麵直導線的電感的倍，是磁芯的相對導磁率，

， 為(wei) 磁芯的導磁率，也稱絕對導磁率，是一個(ge) 無單位的常數，它很容易通過實際測量來求得。
