1.界麵風格的設計

　　控製台人機界麵選用非標準Windows風格，以實現用戶個(ge) 性化的要求。但考慮到大多數用戶對於(yu) 標準Windows係統較熟悉，在界麵設計中盡量兼容標準Windows界麵的特征。界麵使用的功能按鈕選用MFC類庫提供的CBmpButton類動態創建自定義(yi) 位圖圖標的按鈕。因為(wei) 位圖按鈕可在操作中實現高亮度、突起、凹陷等效果，使界麵表現形式更靈活，同時可以方便用戶對控件的識別。但是，界麵裏使用的對話框、編輯框、組合框等都選用Windows標準控件，對話框中的按鈕也使用標準按鈕。控件的大小和間距盡量符合Windows界麵推薦值的要求。

　　界麵默認窗體(ti) 的顏色是亮灰色。因為(wei) 灰色調在不同的光照條件下容易被識別，且避免了色盲用戶在使用窗體(ti) 時帶來的不便。為(wei) 了區分輸入和輸出，供用戶輸入的區域使用白色作為(wei) 底色，能使用戶容易看到這是窗體(ti) 的活動區域；顯示區域設為(wei) 灰色（或窗體(ti) 顏色），目的是告訴用戶那是不可編輯區域。窗體(ti) 中所有的控件依據Windows界麵設計標準采用左對齊的排列方式。對於(yu) 不同位置上多組控件，各組也是左對齊排列的。

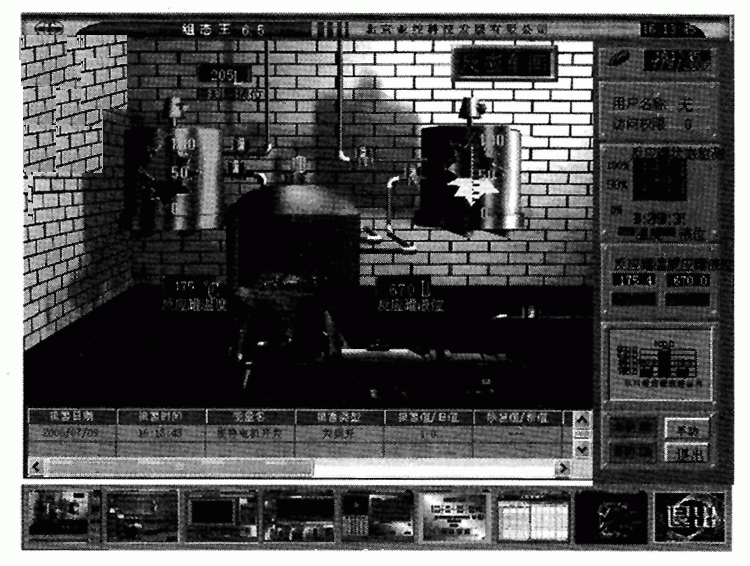

圖1 典型的工控界

2．係統界麵布局分析

　　人機界麵的布局設計根據人體(ti) 工程學的要求應該實現簡潔、平衡和風格一致。典型的工控界麵分為(wei) 3部分：標題菜單部分、圖形顯示區以及按鈕部分，如圖1所示。該界麵界麵美觀，在屏幕上的對象左右達到平衡、不堆擠在某一處，無雜亂(luan) 無章的感覺。數據的過分擁擠會(hui) 產(chan) 生視覺疲勞和接收錯誤。界麵的平衡原則推薦顯示屏幕總體(ti) 性覆蓋度不超過40％，而分組中屏幕覆蓋度不超過20％。控製台人機界麵中包含著大量的圖形顯示信息，因此將圖形顯示區布置在屏幕長寬各占屏幕70％左右的範圍內(nei) ，以保證顯示信息的清晰和全麵。控製按鈕組布置在顯示區的右側(ce) ，一方麵是考慮到絕大多數操作者是右手操作用戶，按鈕區布置在最右側(ce) 更加方便；另一方麵是根據界麵布局的主次原則，把用戶注意力最集中的左上區域留給圖形顯示區。

　　根據一致性原則，保證屏幕上所有對象，如窗口、按鈕、萊單等風格的一致。各級按鈕的大小、凹凸效果和標注字體(ti) 、字號都保持一致，按鈕的顏色和界麵底色保持一致。

3．打開界麵的結構體(ti) 係

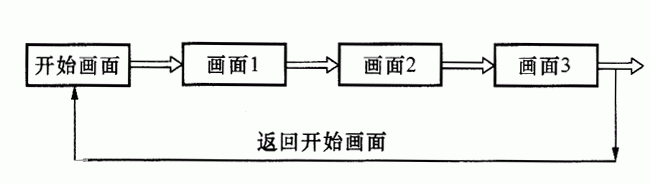

　　選擇界麵的概念取決(jue) 於(yu) 多個(ge) 界麵。可將界麵設計為(wei) 循環或FIFO緩衝(chong) 器，如圖2所示。

#p#分頁標題#e#

圖2　 打開畫麵的結構體(ti) 係

　　如果運行大量界麵，必須設計一個(ge) 合理的結構體(ti) 係來打開界麵。選擇簡單而永久的結構以便操作員能夠快速了解如何打開界麵。

　　用戶一次處理的信息量是有限的，所以大量信息堆積在屏幕上會(hui) 影響界麵的友

　　好性。為(wei) 了在提供足夠的信息量的同時保證界麵的簡明，在設計上采用了控件分級和分層的布置方式。分級是指把控件按功能劃分成多個(ge) 組，每一組按照其邏輯關(guan) 係細化成多個(ge) 級別。用一級按鈕控製二級按鈕的彈出和隱藏保證了界麵的簡潔。分層是把不同級別的按鈕縱向展開在不同的區域，區域之間有明顯的分界線。在使用某個(ge) 按鈕彈出下級按鈕的同時對其他同級的按鈕實現隱藏，使邏輯關(guan) 係更清晰。

　　通常要由3個(ge) 層麵組成。層麵1是總覽界麵。該層麵要包含不同係統部分在係統所顯示的信息，以及如何使這些係統部分協同工作。層麵2是過程界麵。該層麵包含指定過程部分的詳細信息，並顯示哪個(ge) 設備對象屬於(yu) 該過程部分。該層麵還顯示了報警對應的設各對象。層麵3是詳細界麵。該層麵提供各個(ge) 設備對象的信息　，例如控製器、控製閥、控製電機等，並顯示消息、狀態和過程值。如果合適的話，還包含與(yu) 其他設備對象工作有關(guan) 的信息。

4．文字的應用

　　界麵設計中常用字體(ti) 有中文的宋體(ti) 、楷體(ti) ，英文的扭鍆等，因為(wei) 這些字體(ti) 容易辨認、可讀性好考慮到一致性，控製台軟件界麵所有的文本都選用中文宋體(ti) ，文字的大小根據控件的尺寸選用了大小兩(liang) 種字號，使顯示信息清晰並保證風格統一。

　　人體(ti) 工程學要求界麵的文本用語簡潔，盡量用肯定句和主動語態，英文詞語避免縮寫(xie) 。控製台人機界麵中應用的文本有兩(liang) 類：標注文本和交互文本。標注文本是寫(xie) 在按鈕等控件上，表示控件功能的文字，所以盡量使用了描述操作的動詞如“設各操作”、“係統設置”等。交互文本是人與(yu) 計算機以及計算機與(yu) 總控製台等係統交互信息所需要的文本，包括輸人文本和輸出文本。交互文本使用的語句為(wei) 了在簡潔的同時表達清晰，盡量采用用戶熟悉的句子和禮貌的表達方式如“請檢查交流電壓”、“係統警告裝置鎖定”。對於(yu) 信｀息量大的情況，采用上下滾動而不用左右滾屏，因為(wei) 這樣更符合人的操作習(xi) 慣。

5.色彩的選擇

　　人機界麵設計中色彩的選擇也是非常重要的。人眼對顏色的反應比對文字的反應要快，所以不同的信息用顏色來區別比用文字區別的效果要好。不同色彩給人的生理和心理的感覺是不同的，所以色彩選擇是否合理也會(hui) 對操作者的工作效率產(chan) 生影響。在特定的區域，不同顏色的使用效果是不同的。例如：前景顏色要鮮明一些使用戶容易識別，而背景顏色要暗淡一些以避免對眼睛的刺激。所以，紅色、黃色、草綠色等耀眼的色彩不能應用於(yu) 背景色。藍色和灰色是人眼不敏感的色彩，無論處在視覺的中間還是邊緣位置，眼睛對它的敏感程度是相同的，作為(wei) 人機界麵的底色調是非常合適的。但是在小區域內(nei) 的藍色就不容易感知，而紅色和黃色則很醒目。因此提示和警告等信息的標誌宜采用紅色、黃色。#p#分頁標題#e#

　　使用顏色時應注意幾點：

　　（1）限製同時顯示的顏色數一般同一界麵不宜超過4或5種，可用不同層次及形狀來配合顏色增加的變化。

　　（2）界麵中活動對象顏色應鮮明，而非活動對象應暗淡，對象顏色應不同，前景色宜鮮豔一些，背景則應暗淡。中性顏色（如淺灰色）往往是最好的背景顏色，淺色具有跳到麵前的傾(qing) 向，而黑色則使人感到退到了背景之中。

　　（3）避免不兼容的顏色放在一起（如黃與(yu) 藍，紅與(yu) 綠等），除非作對比時用。

6.圖形和圖標的使用

　　圖形和圖標能形象地傳(chuan) 達信息，這是文本信息達不到的效果。控製台人機界麵通過可視化技術將各種數據轉換成圖形、圖像信息顯示在圖形區域。選擇圖標時力求簡單化、標準化，並優(you) 先選用已經創建並普遍被大眾(zhong) 認可的標準化圖形和圖標。

7.界麵操作設計

　　（1）設置快捷鍵。把使用頻率高和需要在緊急情況下使用的一些操作，如“電源控製”、“工作效能評估”等設計成快捷方式，以實現界麵的簡潔和高效。快捷鍵依靠相對位置和區域的底色和其他控製按鈕區分開。

　　（2）設置操作提示。操作提示常用的方式是提示標簽，即當鼠標移到某個(ge) 按鈕或其他控件上時，彈出小提示框對該控件的功能進行簡要描述。在使用圖標按鈕的界麵設計中使用提示標簽可以避免因用戶不熟悉界麵設置而造成的誤操作。提示標簽用MFC類庫提供的ToolT－ip類實現。

　　（3）出錯處理。由於(yu) 操作者的個(ge) 人原因，經常會(hui) 產(chan) 生誤操作。因此在編寫(xie) 應用程序的時候加入錯誤判斷機製，使程序能及時地檢測錯誤操作。發現錯誤後，在界麵上顯示警告但應用係統的狀態不發生變化，或者係統要提供錯誤恢複的指導。例如，對於(yu) 有順序要求的一係列操作，用設置和判斷變量狀態的方式實現其功能的連鎖，如果用戶不按照規程進行操作，程序就不執行下一步操作並顯示出錯信息。

　　（4）將用戶界麵操作化繁為(wei) 簡。簡短的操作命令，便於(yu) 快速輸人和執行控製信息。簡化人機交互對話步驟，如默認一些正常運行時的常用參數值。根據設各操作和運行規律，捆綁式輸入各組控製參數。必要時屏蔽和捆綁一些在運行操作時進行的參數傳(chuan) 遞和對話細節，而在維護或診斷時可根據一定步驟解開或細查這些參數和對話細節。

　　（5）盡量將所控製的設各對象的重要參數信息直接反映在主界麵上，並且按照人機交互頻率及其重要性要求，排布它們(men) 在界麵上的顯示位置。對象的動態變化重要參數和實時采集的數據信息，宜以圖表的形式顯示在界麵上，以便於(yu) 直觀地實時監視和控製。#p#分頁標題#e#

　　（6）減少和避免二級菜單操作和控製。現場控製的實時性要求很高，二級菜單不利於(yu) 提高係統響應速率。在現場操作人員能夠且較容易接受的情況下，適宜於(yu) 以減少界麵上圖標的數量和大小來換取直接監控對象的參數可能性及數量。

　　（7）對於(yu) 突發事件設置界麵顯示或提示優(you) 先權，宜采用受事件激發彈出式對話窗口界麵的交互方式，事件解決(jue) 優(you) 先權的設置結合工藝重要性要求和順序進行。

　　（8）協調操作界麵的顯示模式。在實際設各運行過程中，通常會(hui) 出現的一種矛盾情況是：熟練操作人員（如崗位操作手）希望用多種控製語言輸人方式，以求快捷和及時，而其他技術人員（如監管人員、維護人員或崗位新手）希望多用圖標對話方式，以求直觀方便和減少記憶指令。因此科學合理地協調上述兩(liang) 種界麵操作方式的配合是非常重要的一環，必要時要設計以圖標對話操作為(wei) 主的交互界麵與(yu) 以控製命令語句輸入為(wei) 主的交互界麵的二重用戶界麵，用戶可以根據需要進行切換操作。

　　（9）設置安全操作保護措施。現場控製器直接麵向生產(chan) 和設備，通常為(wei) 了快速啟動、控製和運行，所設置的控製口令簡短，訪問權限和密碼較少，因而容易產(chan) 生誤操作，直接危及生產(chan) 安全和可靠性。為(wei) 此連鎖控製和保護診斷輸人應在交互界麵設計中得到重要體(ti) 現。對於(yu) 不符合正常運行操作或邏輯順序的控製信息輸入要給出提示或警告信息，按分類和級別拒絕執行或等待進一步確認後才執行。

　　（10）設置係統安全運行保護措施。現場控製中，要突出超馳控製的安全保護措施，根據事故發生的原因及類別執行自動切手動、優(you) 先減、禁止增和禁止減等邏輯操作，將該控製係統轉換到預先設置好的一些安全狀態上。
