設計考量

　　在多光譜應用中，反射光學係統比折射光學係統更易於(yu) 設計和實施；然而，在選擇反射式物鏡時必須要考慮以下一些因素：第一就是選擇固定的係統還是可以調整的係統。固定版物鏡在工廠生產(chan) 的時候就已調整到最佳狀態，這種版本即使在震動以及意外碰撞下也不需要重新校準（見圖2）。而且，由於(yu) 固定版物鏡安裝要比可調整版更結實可靠，即使從(cong) 適當的位置跌落或掉落也不會(hui) 影響其使用。

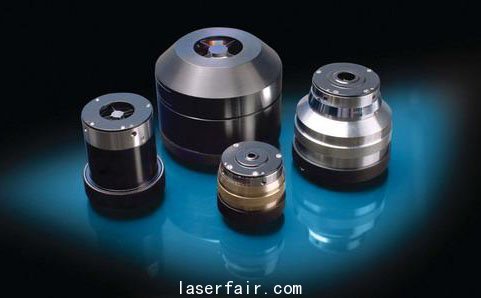

圖2：固定版反射式物鏡用於(yu) 調焦，大功率藍色激光束應用於(yu) 生物醫療方麵能簡化係統、

　　使得係統更牢固、更緊湊

　　固定版鏡頭非常適用於(yu) 環境惡劣的產(chan) 業(ye) 應用，在安裝時不需要調整。為(wei) 了具體(ti) 說明這種物鏡，開發職員必須知道變化間隔——要麽(me) 無窮遠或特殊的管長，以及蓋玻片厚度。一旦布置好後，以後就不需要再進行調整了。

　　調整版反射物鏡可通過一個(ge) 或兩(liang) 個(ge) 參數來調整：鏡筒長度可調，或校正由於(yu) 蓋玻片的厚度變化而導致的球差（見圖3）。通常隻有鏡頭本身發生改變時才進行調整，但是，當主鏡和附鏡之間的間隔發生變化時，也需要進行調整。廠商通常在出貨前會(hui) 將光學性能調整到最佳狀態，帶調整說明以及特殊部位說明，比如調整圖片。使用者可將其安裝在係統中，可通過鏡筒長度和蓋玻片厚度進行調整，然後固定。

　　圖3：可調整式反射物鏡能使開發應用職員通過調整光路來滿足特殊需求

　　當調整型鏡頭需要定期調整時，其可通過多重結構來調整，功能多樣。這種鏡頭為(wei) 現貨供給，比如可與(yu) 小於(yu) 典型值長度的鏡筒和蓋玻片厚度配套使用，不需要添加其他配件及額外用度就能夠滿足用戶的特殊需求。

　　無論是固定版還是調整版，在購買(mai) 反射式物鏡時都需要留意一些關(guan) 鍵點。其中最主要的是二級反射鏡以及三角座為(wei) 成像帶來的陰影尺寸。二級反射鏡布局在主光路上，將不可避免地阻擋一部分光束通過係統，降低光束質量。三角座的三個(ge) 腿可導致衍射效應，采用四腳直行設計時情況更為(wei) 嚴(yan) 重。四腿對稱設計各個(ge) 腳都會(hui) 導致衍射效應，而且會(hui) 相互疊加。三腿彎曲設計會(hui) 避免上述缺陷，使光能透射更加均勻。

　　在使用反射物鏡時，另外一個(ge) 需要考慮的因素是激光功率。這種反射物鏡采用標準金屬膜層，應用範圍廣，但卻並不是大功率輸出激光器的最佳選擇。在與(yu) 高功率激光配套使用時，需要考慮膜層的損傷(shang) 閾值。有些廠商可以根據用戶的要求定製。

　　反射式物鏡可用於(yu) 多種應用領域，如激光退火或鑽孔，可將可見光波長與(yu) 紅外功率傳(chuan) 輸兩(liang) 者相結合。使用一套光學係統就可丈量波長為(wei) 190nm到1μm薄膜的厚度。隻要在傳(chuan) 感器的響應範圍之內(nei) ，成像係統可涵蓋各種波長範圍而不需要添加任何光學元件。
