伴隨著國內4G LTE網絡的規模部署，基站建設的數量在不斷增加，室外覆蓋的拉遠光纜的用量也越來越大。當前，拉遠技術一般采用分布式基站架構，RRU（射頻拉遠模塊）和BBU（基帶處理單元）之間需要用光纖連接。拉遠距離一般為100~300米，其中一端位於基站，另一端位於局內。在這種拉遠通信的部署場景下，老鼠及其它鼠類會不可避免地對光纜通道的正常傳輸造成危害。
在當前的技術條件下，防鼠光纜的設計普遍采用鋼質鎧管。通常是將高強度不鏽鋼鎧管放在光纜護套裏層，但是這樣的設計同時會引入一個新的問題：由於鎧管可以導電，發射塔引入雷電後有可能被光纜組件接收，從而沿著光纜中的鎧管傳輸，最終破壞光纜或其它設備，嚴重的情況下還會引起火災。因此，如何打造兼具防鼠和防雷功能的拉遠光纜組件成為業界探索的方向。

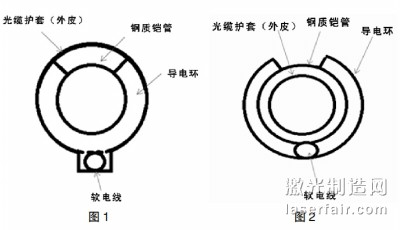

圖1和圖2是廣東亨通之前提出的兩種方案，除了應用場景不同導致不鏽鋼鎧管的設計不同之外，其引導雷電的基本原理是相同的，即用軟電線與接地卡相連，將高壓雷電引入接地裝置，從而減輕和避免雷電對光纜、人員和設備造成的危害。
以上兩種方案的不鏽鋼鎧管均是一體式貫穿於整個組件（全鎧裝），優點是光纜組件的任意位置都可以引雷接地，操作比較簡便；缺點是強雷電可以從組件的一端直接流入第二端，因此造成嚴重發熱，電流還可以流入接地設備，導致燒壞整條光纜及設備。這種防雷方案的風險很高。
【解決方案】

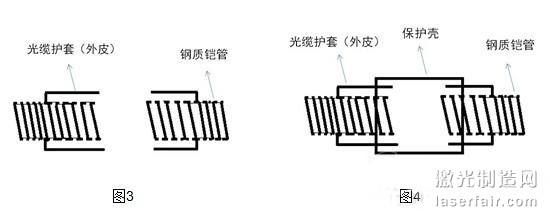

為了解決上述問題，廣東亨通推出了全新防鼠防雷拉遠光纜組件解決方案（如圖4）。從結構截麵圖上看，其組成結構分別是：光纜護套、鋼質鎧管和保護殼。如圖3所示，首先將光纜護套（外皮）切開一段開口，然後將裏麵的鋼質鎧管剪掉一段大約25mm的距離，最後在開口處外麵加上保護殼，此保護殼要求是塑膠件，材質堅硬，可以起到防水、防鼠和防腐蝕的作用。這種方案的缺點是工藝製造比較麻煩，產量效率不高，需要找到合適的量產方法。
由於雷電電流過大，如圖4這樣的一個防雷結構不足於引導和減弱強雷電的衝擊。在實際的應用中，一般都需要3個以上相同的結構逐級減弱雷電的衝擊，結構與結構之間需要間隔一定的距離，實驗結果表明這種方案可以應用於實際的戶外防雷，能夠有效的減輕和避免雷電對光纜或設備造成的危害。
