光伏(solar photovoltaic,簡稱PV)發電係統是由能把入射的光能直接轉換為(wei) 電能的部件和子係統構成。其中的光伏陣列是將入射的太陽輻射直接轉化為(wei) 直流電能的單元，太陽能板組成的陣列和光伏陣列連接箱連接，光伏電流經連接箱匯流後輸出到逆變或直接應用環節。光伏發電係統約有70%的成本在光伏太陽能板組成的光伏陣列，而從(cong) 對光伏陣列的保護和如何充分提高發電效率成為(wei) 技術的重點之一。

      為(wei) 實現更高效率，要由多個(ge) 光伏板串聯成光伏串，多個(ge) 光伏串並聯成光伏陣列，光伏陣列內(nei) 各光伏串電流匯集到光伏陣列連接箱，再並聯在光伏發電器連接箱，其輸出供直接應用或經逆變等處理。為(wei) 及時隔離光伏板出現故障的光伏串，提高發電效率（光伏板出現故障不發電時，則成為(wei) 消耗電能負載），也為(wei) 為(wei) 避免安裝階段錯接或其他原因引起局部異常接線形成的過流危害，在每一光伏串的兩(liang) 端安裝了保險絲(si) 後，由於(yu) 光伏陣列短路電流大於(yu) 單個(ge) 光伏串的電流，因而可致光伏串串聯的保險絲(si) 熔斷以隔離故障光伏串。

      在陣列設置熔斷器,對於(yu) 下級逆變器元件反饋的電流(如電容或者電容器反饋到光伏陣列和陣列布線的放電),在熔斷器的額定分斷能力範圍內(nei) 也能對光伏陣列提供保護。

       關(guan) 於(yu) 在光伏係統直流側(ce) 的保護，在美國國家標準NASI/NFPA 70 《National Electrical Code 》之Article 690-Solar Photovoltaic Systems中的690.99條款(Overcurrent Protection)中已明確：光伏子係統電路、光伏輸出電路、逆變器輸出電路和儲(chu) 能電池電路的導體(ti) 和設備應當按條款240要求予保護（注：條款240 關(guan) 於(yu) 導線和設備的保護條文）；我國等同采用IEC60364-7-712:2002《Electrical installations of buildings-Part 7-712:Requirments for special installations or locations-Solar photovoltaic (PV) power supply systems》的GB/T 16895.32-2008《建築物電氣裝置 第7-712部分：特殊裝置或場所的要求 太陽能光伏(PV)電源供電係統》（2010-02-01正式實施），其中雖在直流側(ce) 的過負荷保護中提出當電纜的連續載流量等於(yu) 或大於(yu) 任何位置1.25倍的Isc stc時(Isc stc為(wei) 標準測試條件下的短路電流)，PV串和PV陣列電纜的到過負載保護可以忽略（該為(wei) 標準的712.433.1和.2），但是標準同時注明：上述要求僅(jin) 是關(guan) 於(yu) 電纜保護的規定，同時也要考慮製造廠關(guan) 於(yu) PV模塊保護的說明書(shu) ；其在關(guan) 於(yu) 光伏陣列連接箱（ PV array junction box）的定義(yi) 中也闡明如需要也可用熔斷器保護。

      GB/T 16895.32-2008未硬性規定要設置保護電器的原因，一方麵是標準隻規定最低限度的要求，保證施行；但另一主因是相關(guan) 標準還在製定中。專(zhuan) 門針對太陽能光伏係統保護用的熔斷體(ti) 標準IEC 60269-6：2010，今年10月IEC委員國已投票通過，2011年1-2月份將有可能出版，國家標準也將跟進製定；UL在2005年或更早就已設立了保護光伏電池組件串和光伏陣列的熔斷體(ti) 的技術規範 ：Subject 2529 OUTLINE OF INVESTIGATION FOR LOW-VOLTAGE FUSES-FUSES FOR PHOTOVOLTA
IC SYSTEMS，現其最新版是2010版。

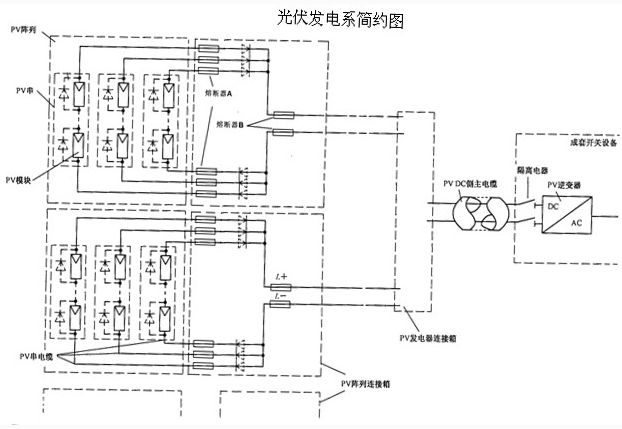

      這些相關(guan) 標準的頒布，預示著包括中國在內(nei) IEC各成員國後續相關(guan) 的標準和安規認證要求可能將會(hui) 如 NASI/NFPA 70那樣考慮直流側(ce) 的過流保護問題，事實上，業(ye) 界現有大部分光伏發電係統的光伏串和光伏陣列都已設計安裝了保險絲(si) 。如下圖，好利來科技 (www.hollyfuse.com)HOLLY光伏保險絲(si) HC10aR 1000V DC和HC10N 600V DC 被廣泛應用於(yu) PV光伏連接櫃中熔斷器A位置、光伏保護的NH00 1000V 100A和NH1 1000V DC 200A也被應用於(yu) PV光伏連接櫃中熔斷器B位置。

      北美標準NASI/NFPA 70已明確規定，直流側(ce) 的保護電器均要求直流規格的，對於(yu) 保護光伏電池串的熔斷器、即圖中的熔斷器A，要求額定電流In≥1.56Isc (Isc為(wei) PV串的短路電流)，額定電壓不小於(yu) 光伏電池串當地最低溫度時的開路電壓Voc，並提供了修正係數供計算實際使用溫度下Voc；而保護PV陣列的熔斷器B、其要求1.25限製電流I ≤In＜1.56Isc ,該位置導線規格要不小於(yu) 1.56Isc，所以取電流1.56Isc計算值以下的係列化規格中最大的額定電流是合適的。

     IEC體(ti) 係的光伏保險絲(si) 約定熔斷電流為(wei) 1.45 In、美國Subject 2529技術規範對應的光伏保險絲(si) 約定熔斷電流為(wei) 1.35 In，即IEC體(ti) 係的光伏保險絲(si) 的實際承載能力約為(wei) 美國Subject 2529保險絲(si) 的1.1-1.2倍，因而考慮到實際承載能力的不同，對於(yu) 圖中的熔斷器A位置的IEC體(ti) 係的光伏保險絲(si) 應參考上述公式In≥1.56Isc 修正為(wei) In≥1.42Is。所以按修正後的公式算出熔斷器規格值In，並取大於(yu) 計算值且和計算值最接近的電流等級的熔斷體(ti) ，另外導線的規格不要不低於(yu) Is，最好大於(yu) 1.25 Is；同理，對於(yu) 圖中的熔斷器B位置的IEC體(ti) 係的光伏保險絲(si) 應參考上述公式In＜1.56Isc修正為(wei) In＜1.42Is，取電流1.42Isc計算值以下的係列化規格中最大的額定電流規格。在熔斷器周圍溫度較高時，如高出45或在匯流箱中靠近地安裝多個(ge) 保險絲(si) 時，應降容使用，降容量按熔斷器廠家建議。

     綜上述，在光伏陣列設置直流光伏保險絲(si) 是很重要的，選擇的光伏保險絲(si) 的額定電壓要考慮光伏板可能使用的最低氣溫時的開路電壓Voc，額定電流要考慮光伏板使用地最高溫度時的短路電流Is，以及循環負載對長期工作壽命的影響，保證能長期工作的前提下取低額定值，以實現保護作用。
