係統需求：

　　無線通信以空間電磁波的形式傳(chuan) 輸信息，是工業(ye) 有線解決(jue) 方案的有力補充，對於(yu) 太陽能熱電控製係統而言，與(yu) 無線網絡結合的方式能有效簡易的克服現場工作環境、數據有效傳(chuan) 輸等問題。

　　係統連接方式可選擇兩(liang) 種模式，包括基礎結構模式和節點之間直接連接的自組網模式。采用基礎結構模式時，通過公共接入點連接節點進行通信。節點必須登錄到接入點，並通過指定的通道傳(chuan) 輸。這種類型的網絡稱為(wei) 基礎服務集。基礎結構模式支持在以太網中進行操作，符合IEEE802.11標準的WLAN也被稱為(wei) 無線以太網。采用節點之間直接連接的自組網模式時，各設備的無線網卡不需要大型網絡結構，無需用戶介入便可以建立快速、簡單的網絡。

　　針對熱電控製係統，研華所建立的係統基於(yu) 可采用自組網模式，具體(ti) 需求如下：

交換機應采用工業(ye) 級設計，重負荷設計，電磁兼容性指標應滿足工業(ye) 標準要求
無風扇設計
適合高溫高濕的工業(ye) 現場環境
高的MTBF時間
便利的網絡管理方式以及網絡升級模式
工業(ye) 級無線網絡產(chan) 品

係統解決(jue) 方案：

　　方案描述：使用研華工業(ye) 以太網交換機EKI-6311G和EKI-1351組成無線網絡架構。


　　產(chan) 品選型及規格介紹：

　　802.11 b/g無線AP/網橋客戶端：

符合IEEE802.11b/g標準
支持IEEE802.3af標準以太網供電（PoE）
支持高速率無線傳(chuan) 輸(最高達54Mbps)
最大輸出功率19dBm
支持點對點、點對多點無線連接
支持WEP/WPA/WPA2/IEEE802.1X認證
支持WDS（無線分布係統）
具有防水、防塵功能的IP65防護等級設計
堅實的機體(ti) 及寬溫設計
支持多SSID功能（最多4個(ge) SSID）

　　1端口RS-232/422/485至802.11b/g無線串行設備服務器：

支持802.11b 和802.11g
支持無線局域網Ad-Hoc及基本架構模式
提供串口重定向（虛擬串口）、TCP/IP和UDP 模式
支持標準網絡API：Winsock,Socket
提供多種網絡連接結構：輪詢、事件處理、點對點
使用UDP協議時最多可允許4台主機通過命令響應模式
同時接入
支持使用TCP/IP協議的任何操作係統，如Windows、Linux等
自動搜索Windows 配置應用程序
易於(yu) 定位特定的EKI設備服務器串口
支持DIN導軌安裝或麵板式安裝


    係統架構：

　　在WLAN中，接入點的作用類似於(yu) 交換機。每個(ge) 接入點都與(yu) 其單元中的所有常規節點(即所謂的“客戶機”)進行通信，不管它們(men) 是固定的還是移動的。另一方麵，接入點可以通過電纜或通過另一個(ge) 獨立的無線網絡保持相互之間的連接，因此可以超越無線網絡的限製進行通信。

　　本方案主要采用研華無線AP EKI-6311G與(yu) 無線串口服務器EKI-1351兩(liang) 種設備。由於(yu) 現場有100個(ge) PLC設備，且每台PLC均需要采用無線方式傳(chuan) 輸至上位機。由於(yu) 現場PLC與(yu) 中控室距離較遠，且無線節點較多，為(wei) 保障無線網絡傳(chuan) 輸的可靠，因此我們(men) 推薦每10台PLC透過1台無線AP連接，即總共需10台無線AP。無線AP間采用WDS (Wireless Distribution System無線分布式係統) 技術，讓無線網絡的多台無線AP設備靈活的橋接，方便的把100台PLC的數據透過100個(ge) EKI-1351傳(chuan) 輸至無線AP，最終再上傳(chuan) 至中控室的上位機。

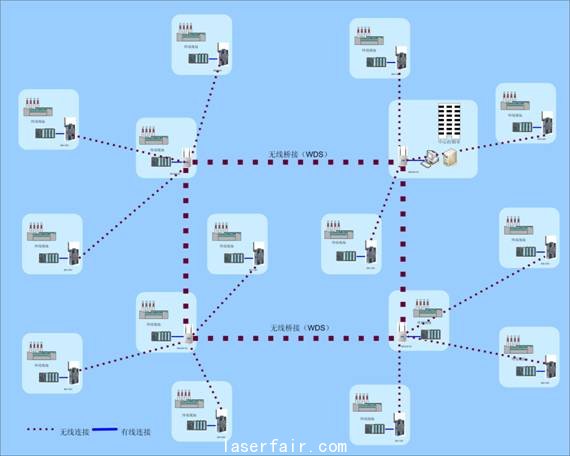

　　係統連接示意圖：　　

　　係統應用效果：

　　利用無線網絡模塊組建控製係統可以達到如下優(you) 點：

       簡化了維修工作，減少了維修費用和停機時間，降低了設備的遠程診斷維修成本。

       節省通信電纜，易於(yu) 更改通信路徑。

       解決(jue) 移動設備的旋轉和移動造成的碳刷磨損和導線破裂的問題。可以與(yu) 腐蝕環境中的設備建立低成本的連接。

       研華工業(ye) 級無線AP設備均具有54Mbps的高速傳(chuan) 輸速率、128位的 WEP加密、防塵、防水的IP65防護等級，增強的雙天線設計，大大提高了無線傳(chuan) 輸的能力，能夠在苛刻的現場環境中構建可靠的無線通訊平台。
