激光焊接技術具有焊接工藝效率高和柔性好的特點，在汽車製造過程中，可用於(yu) 汽車車身的焊接和各類汽車零部件的焊接，降低汽車車身整體(ti) 重量，提高車身裝配精度，滿足汽車製造輕量化和安全性能提高的需求，同時也能降低汽車製造中的裝配成本和衝(chong) 壓成本，提高車身的一體(ti) 化程度。因此，如何積極有效應用激光焊接技術，已成為(wei) 當前汽車製造企業(ye) 需要考慮的問題，下麵將對激光焊接技術的應用進行具體(ti) 討論。

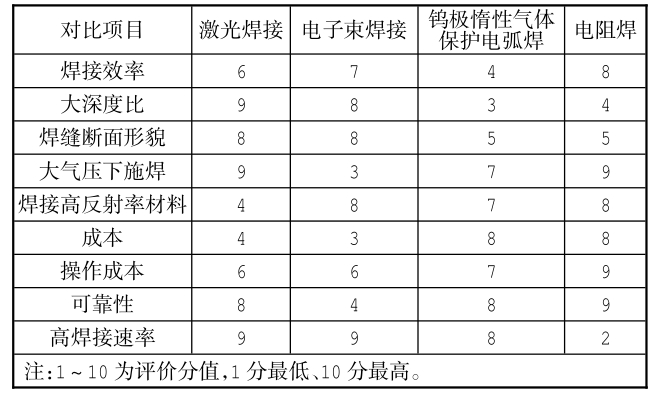

激光焊接，其本質屬於(yu) 熔融焊接技術，以激光束為(wei) 主要能源，通過一定的衝(chong) 擊力，完成焊件的焊接工作。其激光束的產(chan) 生需要通過光學振蕩器來實現，大功率的激光束作用於(yu) 金屬表麵後，可以快速將金屬汽化，當熔融金屬液包裹汽化孔後，可以在應力反作用下和加熱冷卻的方法下，形成焊縫，最終完成對金屬的焊接工作。需要注意的是，激光束在不同功率下有著不同的密度，對焊縫的深淺度也有影響，隨著激光束密度的提高，會(hui) 加大熔深程度，焊縫更深。反之，則會(hui) 降低熔深程度，熔深更淺。激光焊接技術所具有的優(you) 勢，在當前的汽車製造中發揮著重要作用。主要表現在以下幾個(ge) 方麵：實際焊接受到的熱影響範圍小，變形量也較低。焊接的質量和精度較高，能在保證質量的前提下保證美觀度。具體(ti) 焊接操作較為(wei) 靈活，效率高，可以滿足企業(ye) 需要。施工噪音小，且有著不俗的節能效果。適用於(yu) 質地脆、強度高和熔點高的材料焊接。具體(ti) 見表 1。
不過，激光焊接技術也有一定的缺陷，具體(ti) 表現為(wei) ：對焊接的位置要求高，需要注重焊接要求的範圍。不適用於(yu) 厚度大的材料。當焊接材料有著高導熱性時，會(hui) 影響焊接效果。能量轉換效率低，同時焊道的凝固時間較快，一定程度上製約了焊接效果。在激光焊接技術中，激光自熔焊接指兩(liang) 個(ge) 或者多個(ge) 焊接部分，在融化和冷卻過程後凝聚成一個(ge) 整體(ti) ，完成有效焊接。在激光自熔焊接中不需要添加焊劑就可以完成焊接，能節省焊接成本。具體(ti) 操作中，在激光束的作用下，使焊接部分的表麵溫度在短時間內(nei) 達到沸點，金屬汽化會(hui) 生成一個(ge) 孔洞，如圖1所示，在金屬蒸汽的反衝(chong) 壓力跟液態金屬的表麵張力、重力達到平衡狀態後，孔洞則不再加深，在深度穩定的小孔閉合後，就完成了激光深熔焊接。目前，在汽車製造中，激光自熔焊接的應用麵較為(wei) 廣泛，經常用在車身的拚焊、組焊和零部件的焊接中。目前，大眾(zhong) 品牌旗下的邁騰、途觀和速騰產(chan) 品中，在側(ce) 圍焊接中采用自熔焊接方式。在標誌和雪鐵龍的部分車型中，車門的焊接也是采用激光自熔焊接的方式。另外，按照焊縫的類型分類，一般有單條直線焊縫、複數和非直線焊縫等多種類型，由於(yu) 單條焊接縫的生產(chan) 工藝簡單，目前已被廣泛應用。德國大眾(zhong) 最早於(yu) 1985年將激光拚焊用於(yu) Audi車型底盤的焊接，日本豐(feng) 田於(yu) 1986年采用添絲(si) 激光焊的方法用於(yu) 車身側(ce) 麵框架的焊接。北美大批量應用激光拚焊技術是在1993年，當時美國為(wei) 了提高美國汽車同日本汽車的競爭(zheng) 力而提出了2mm工程。到目前為(wei) 止，世界上幾乎所有的著名汽車製造商都大量采用了激光拚焊技術，所涉及的汽車結構件包括車身側(ce) 框架、車門內(nei) 板、擋風玻璃窗框、輪罩板、底板、中間支柱等。美國也是最早將高功率激光器引入汽車工業(ye) 的，在美國汽車工業(ye) 中心底特律地區有幾十家激光加工站，用於(yu) 汽車金屬件的切割和齒輪的焊接，使汽車的改型從(cong) 5 年縮短到2 年。美國通用汽車公司已經采用二十多條激光加工生產(chan) 線，美國福特汽車公司采用Nd:YAG 激光器結合工業(ye) 機器人焊接轎車車體(ti) ，極大地降低了製造成本，2000 年美國三大汽車公司已經有50%的電阻點焊生產(chan) 線被激光焊生產(chan) 線所取代。在日本，激光焊接在生產(chan) 線上成功的應用為(wei) 世界所矚目，如在汽車車體(ti) 製造中采用將薄鋼板實施激光焊接後衝(chong) 壓成型的新方法，現在已為(wei) 世界上大多數汽車廠家所仿效。世界上很多著名汽車公司都建有專(zhuan) 門的激光焊接專(zhuan) 用生產(chan) 線：Thyssen 鋼鐵公司的轎車底板拚焊生產(chan) 線，大眾(zhong) 汽車廠的齒輪激光加工生產(chan) 線，奔馳汽車廠的18 個(ge) 廠房裏有8 個(ge) 廠房安裝了激光加工設備。在激光焊接技術中，激光填絲(si) 焊接的原理是在焊縫中添加特定的焊接材料，通過激光束融化填充的焊接材料，從(cong) 而形成焊接接頭。激光填絲(si) 焊接與(yu) 傳(chuan) 統的非填絲(si) 焊接方式相比，有著明顯的優(you) 勢，既可以擴大激光焊接的使用範圍，也能在較小的功率下完成對厚板的焊接，並且有著較高的焊接效果。需要注意的是，在激光填絲(si) 焊接的應用中，不僅(jin) 要對焊絲(si) 進行融化，也要對母材進行融化，從(cong) 而在母材上生產(chan) 小孔使焊絲(si) 和母材進行充分相融，生成新的混合熔池。混合熔池和焊絲(si) 、母材有著明顯的區別，可以改善母材本身存在的一些性能缺點，在使用成分合理的焊絲(si) 作為(wei) 填充材料後，保證焊縫具有較高的耐磨性和耐腐蝕性。在激光焊接中，激光電弧複合焊接的原理是將激光熱源和電弧進行結合，在一個(ge) 熔池上共同作用，進而實現焊接。焊接原理如圖 2所示，該焊接方式有著變形小、速度快和適應能力高的特點。

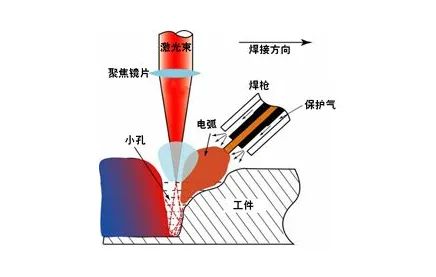

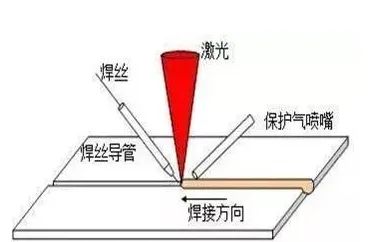

在德國奧迪公司係列汽車的生產(chan) 中，激光電弧複合焊接工藝被應用到最關(guan) 鍵的全鋁車身的焊接中。該汽車車身是第二代豪華奧迪A8係列的車身，在設計上追求衝(chong) 擊安全性和抗扭曲變形。激光電弧複合焊接的焊縫符合所有的要求，表現出強韌性、高強度和大熔深的特點。為(wei) 了滿足客戶對這款車的高期望值，每一個(ge) 細節都要精益求精，確保汽車的製造質量。激光混合焊接的窄焊縫可以滿足對外觀要求較高的工件，那麽(me) 車身框架頂部的邊角處就不必再用塑料條帶填塞。在輕型汽車製造領域，所有上麵提到的要求以及一些特殊的條件都必須得到滿足，而全鋁車身的製造過程對這些要求更為(wei) 嚴(yan) 格。在激光焊接技術中，激光遠程焊接可以在高速掃描振鏡頭的幫助下進行遠距離加工，對零件進行不同功率激光束的焊接。因其特有的技術優(you) 勢，目前被大量應用於(yu) 奔馳的全景天窗和大眾(zhong) 、奧迪的側(ce) 圍焊接中。在當前應用激光遠程焊接於(yu) 汽車製造中時，有著以下幾方麵優(you) 勢：(1)有較強的定位精度，可以實現快速焊接，滿足汽車企業(ye) 的製造需求。(2)可結合不同的結構強度進行焊接，實現不同焊縫形狀的需求。激光遠程焊接對材料和設備方麵的需求較高。在部件厚度較大時，無法降低焊縫深度，在焊縫處的剪切強度較低。在激光焊接技術中，激光釺焊技術有著造型美觀和密封性強、焊縫強度高的優(you) 點。具體(ti) 原理是將激光束通過聚焦打在焊絲(si) 表麵，在融化焊絲(si) 後填補於(yu) 焊接的部位，以釺焊層完成焊接。此方法雖然與(yu) 熔焊類似，但在實際操作中母材是不被熔化的。因此，需要釺料熔點低於(yu) 母材，通過液態釺料實現有效的焊接。其原理如圖 3所示。目前激光釺焊被用於(yu) 大眾(zhong) 、海馬、奇瑞和奧迪的行李箱蓋焊接，同時在凱迪拉克、保時捷、福特和大眾(zhong) 等品牌中的頂蓋和側(ce) 圍連接上，也時常使用激光釺焊。在使用該技術時，需要注意焊接過程會(hui) 受到很多因素的影響，尤其是工藝參數的影響。例如，焊接速度、激光功率和光斑直徑等方麵，需要結合實際的焊接，對以上工藝參數進行調整和設計，以保證激光釺焊的有效性。

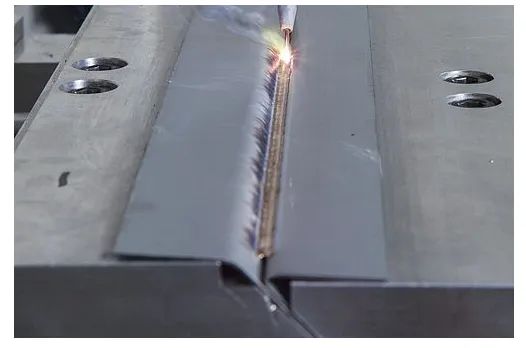

激光釺焊的設備通常需要將釺焊加工鏡頭集成於(yu) 機器手臂。激光束聚焦於(yu) 板材的連接處，熔化焊絲(si) （如銅矽焊絲(si) ）從(cong) 而將部件連接起來。這種加工方法的成功之處在於(yu) 它達到的連接強度接近於(yu) 焊接強度，而且它的焊縫很美觀。激光釺焊產(chan) 生的焊縫以其高密封性、平滑幹淨聞名。因此，釺焊後的產(chan) 品幾乎不需要返工。例如，車身在清潔後可以直接上漆。
Laserline二極管激光器在激光釺焊領域上的實用性在世界範圍內(nei) 得到了高度評價(jia) 。超過800台LDF二極管激光器在世界各地汽車車身裝配應用上成功投入長期使用。優(you) 質的激光釺焊不僅(jin) 焊接強度高、熱影響小，還對焊縫連接的美觀性有很高的要求。半導體(ti) 激光器的一個(ge) 主要的加工優(you) 勢在於(yu) 它產(chan) 生的熔池很穩定。另外，Laserline研發的三光斑模塊在釺焊應用上展現了更大的優(you) 勢：即使對較難釺焊的熱鍍鋅鋼板進行焊接時，這項科技可以實現在不降低焊接速度的情況下保證高質量的焊縫連接。

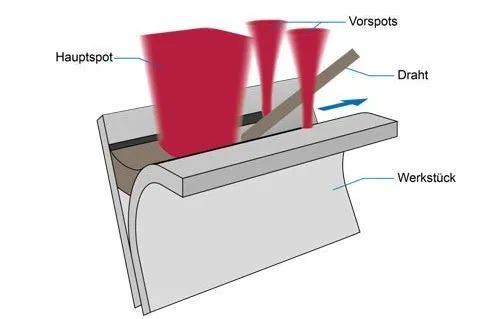

在汽車車身的生產(chan) 中，激光釺焊早已成為(wei) 主流加工方式。然而，越來越多的車身使用鍍鋅鋼板材料，這引起了一些問題：釺焊加工時產(chan) 生的顆粒飛濺增多；焊絲(si) 連接處產(chan) 生波紋，因此必須要降低加工速度以避免產(chan) 生這些問題。Laserline對此研究出了突破性的解決(jue) 方案：使用多光斑模塊，即位於(yu) 側(ce) 邊的光斑在主光斑的前方，可以先將焊縫周圍的鍍鋅層去除，從(cong) 而使得不用降低釺焊速度也能保障釺焊過程平穩。此工藝在業(ye) 界深受好評。
傳(chuan) 統的電鍍鋅二極管激光器釺焊使用單光斑技術。激光源集成於(yu) 釺焊機器人。由於(yu) 二極管激光器產(chan) 生的熔池穩定，以銀或黃銅為(wei) 基材的激光熔覆得以實現。焊縫美觀，質量高。大眾(zhong) 途安曾經在德國沃爾夫斯堡將一台4 kW的YAG 激光器與(yu) 一台6kW的二極管激光器進行釺焊的實驗對比。LDF 二極管激光器的運行穩定性在批量生產(chan) 中得到了證實。針對汽車製造行業(ye) ，不同的激光焊接技術有著不同的利用價(jia) 值。汽車的不同部位選擇合理的焊接方式，有利於(yu) 提高汽車製造的整體(ti) 質量，並且在焊接成本、焊接效率上也滿足汽車企業(ye) 的需求。為(wei) 此，本文通過對激光焊接技術的原理和優(you) 缺點進行分析，探論了激光自熔焊接、激光填絲(si) 焊接、激光電弧複合焊接、激光遠程焊接和激光釺焊在汽車製造中的應用效果，為(wei) 汽車製造提供焊接方麵的經驗，提高汽車企業(ye) 的焊接水平，促進汽車製造行業(ye) 的健康持續發展。
