2021年上半年，全國建材行業(ye) 運行總體(ti) 平穩，質量效益全麵提升，行業(ye) 生產(chan) 穩定，產(chan) 量增長較快，主要產(chan) 品出廠價(jia) 格環比小幅回升，經濟效益繼續大幅增長，商品進、出口金額同比大幅增長。據國家統計局數據，1-6月，平板玻璃產(chan) 量5.1億(yi) 重量箱，同比增長10.8%；平板玻璃工業(ye) 出廠價(jia) 格環比上漲11.2%，同比增長74.1%。規模以上平板玻璃工業(ye) 營業(ye) 收入同比增長46.2%，利潤總額同比增長155%。由此可見，玻璃需求巨大。

而在加工離線玻璃時，需要把玻璃邊部的膜層去掉，這是玻璃合中空前的一項工藝要求。玻璃的膜層主要為(wei) 金屬膜，生產(chan) 工藝問題導致離線玻璃易氧化、跟膠的相容性不是很好，且銀膜極易與(yu) 其它物質發生反應而變黑，還會(hui) 不斷延伸，包括酸、堿、口水、汗漬都會(hui) 與(yu) 之反應。如果不除會(hui) 導致與(yu) 膠的基礎麵發紅（類似紅銅的顏色），久之會(hui) 出現漏氣、起霧等現象。所以，必須把可能與(yu) 密封膠接觸的膜層除去。

傳(chuan) 統的除膜方式采用的是除膜機，在除膜機上麵安裝樹脂輪盤使其高速旋轉，從(cong) 而與(yu) 玻璃表麵摩擦達到除膜的效果。由於(yu) 樹脂輪與(yu) 玻璃表麵是硬接觸，在樹脂輪和玻璃接觸的地方產(chan) 生的應力極易使玻璃表麵產(chan) 生微裂紋，劃橫或直接脆裂。因此加工中報廢率較高，同時加工過程中產(chan) 生的微裂紋會(hui) 隨著時間的推移導致整個(ge) 玻璃功能失效，甚至破裂造成安全隱患。自動化產(chan) 線除膜係統是摩擦方式達到高效除膜，清除深度與(yu) 貼合力有關(guan) 。兩(liang) 種方式都需要接觸玻璃，靠摩擦玻璃鍍膜來清除，很容易應力過大造成玻璃碎裂。因此替代傳(chuan) 統除膜方式顯得特別重要。

手持除膜機

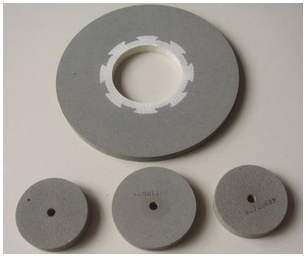

樹脂輪盤

玻璃鍍膜清洗幹淨的標準是用白紙墊在玻璃下方，觀察清洗的地方是否白淨、不泛黃，具體(ti) 如下圖所示。

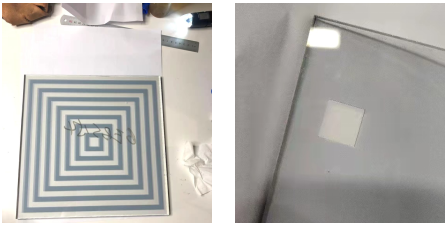

檢測玻璃鍍膜清洗幹淨示意圖

（1）什麽(me) 是激光清洗？

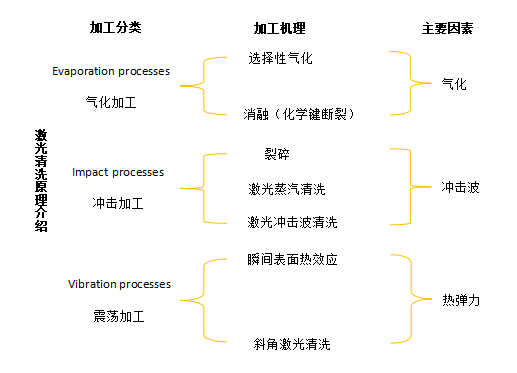

（2）激光清洗原理是什麽(me) ？

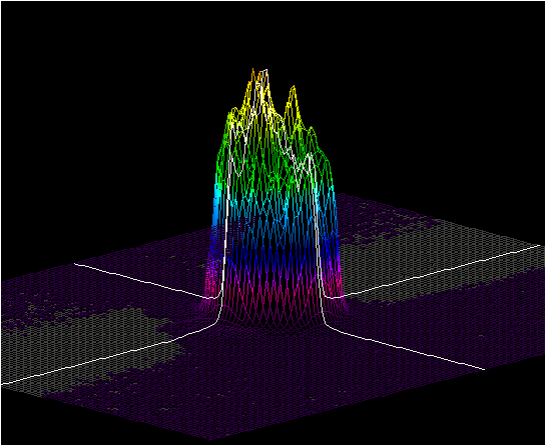

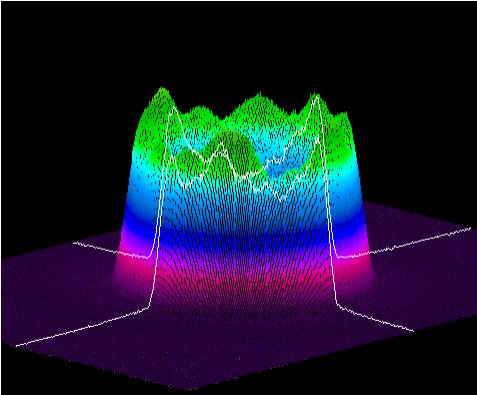

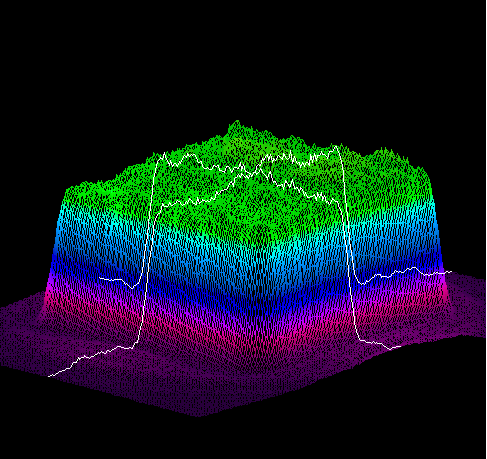

（3）激光清洗能量如何分布？

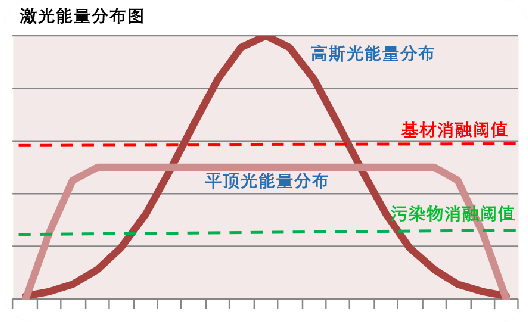

綠色-紅色虛線區域為(wei) 加工窗口

能量密度高於(yu) 基材消融閾值，基材容易受到傷(shang) 害，可以增加一定粗糙度；能量密度低於(yu) 汙染物消融閾值，則無法達到清洗幹淨的效果。

RFL-P300H

RFL-P300H激光器是圓形光斑多模激光器，最大單脈衝(chong) 能量為(wei) 15mJ，聚焦後的光斑直徑大約在0.36mm，光束質量因子M²為(wei) 10。

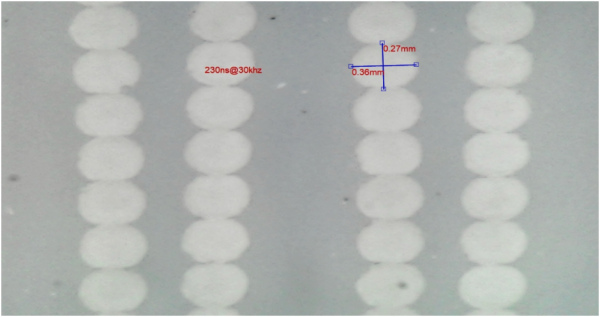

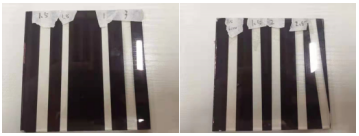

激光鍍膜玻璃照射光斑圖

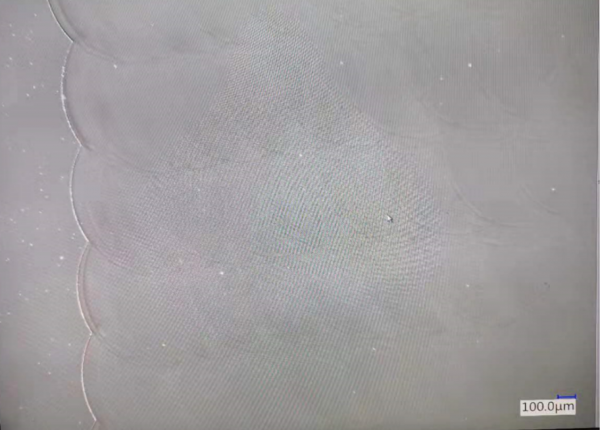

激光鍍膜層清洗顯微鏡圖

玻璃單銀除膜參數為(wei) ：130ns，300W，30kHz，線寬15mm，清洗速度6m/min，能清除幹淨鍍膜表麵，表麵呈透明色，同時橫向與(yu) 縱向光斑也能搭接起來。

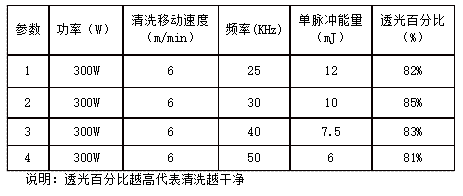

測試的幾組工藝參數如下表所示：

RFL-P500H

RFL-P500H激光器是圓形光斑多模激光器，最大單脈衝(chong) 能量為(wei) 50mJ，聚焦後的光斑直徑大約在1mm，光束質量因子M²為(wei) 62.5。

激光鍍膜玻璃照射光斑圖

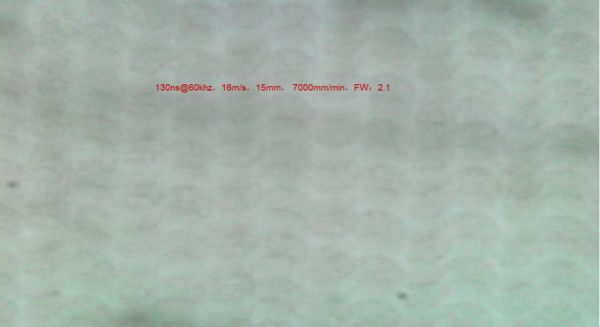

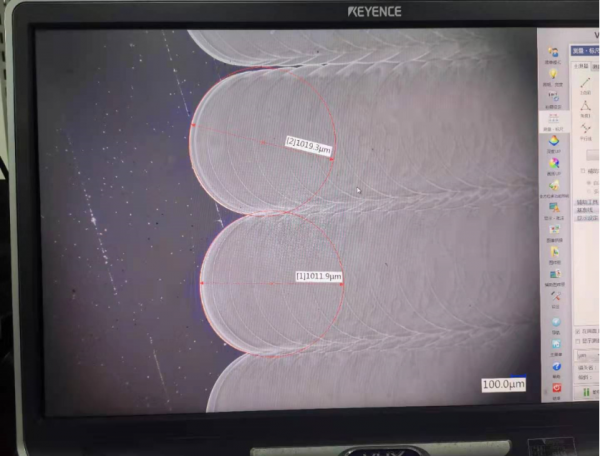

激光鍍膜層清洗顯微鏡圖

玻璃單銀除膜參數為(wei) ：100ns，500W，15kHz，線寬15mm，清洗速度8m/min，能清除幹淨鍍膜表麵，表麵呈透明色，同時橫向與(yu) 縱向光斑也能搭接起來。

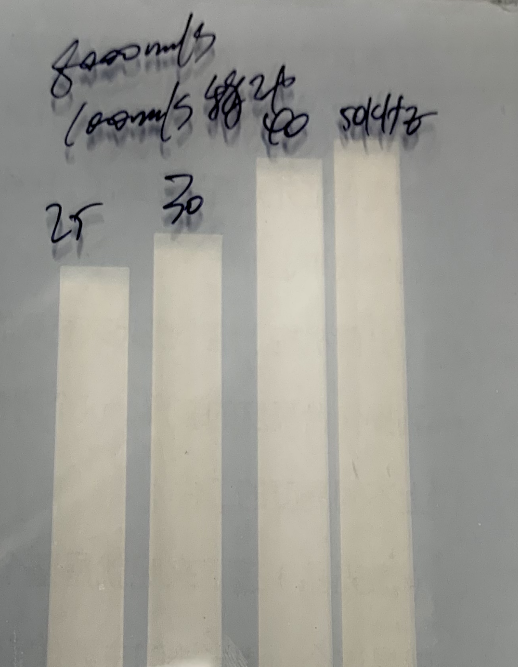

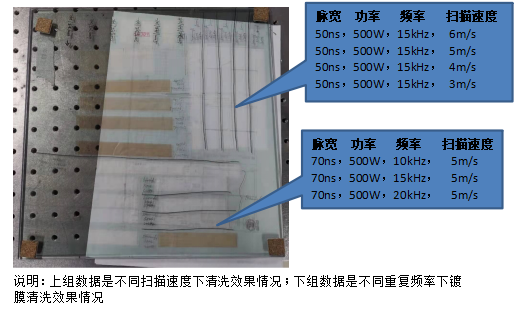

測試的幾組工藝參數如下圖所示：

從(cong) 以上數據可看到重複頻率15kHz，掃描速度5m/s下清洗更徹底，白色更明顯。

太陽能電池板鍍膜層清洗

清洗要求：為(wei) 了邊緣鑲嵌進鋁框中，要求清洗寬度10mm，由另一麵去除反麵黑色鍍層，不得損傷(shang) 玻璃基材，效率至少6m/min，清洗完之後呈透明色。

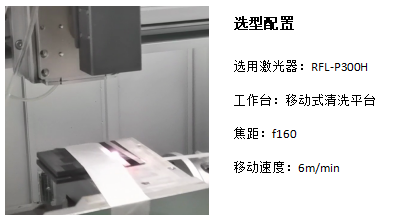

測試效果如下圖所示：

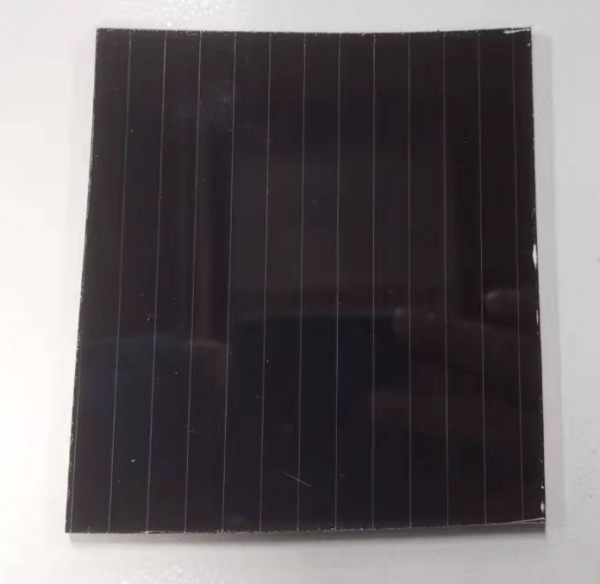

太陽能電池板鍍膜層清洗後效果圖

由上圖測試可知，用P300H清洗太陽能電池板鍍膜層清洗效率達到6m/min，清洗後結果呈現透明色，清洗效果符合清洗要求。
