什麽(me) 是氧化鋁陶瓷材料？
氧化鋁陶瓷是一種以高純度氧化鋁(Al2O3)為(wei) 原料製備而成的陶瓷材料，是應用最廣泛的技術陶瓷(或稱先進陶瓷、工程陶瓷)材料。 氧化鋁陶瓷特性 高溫穩定性：無負載時的工作溫度為(wei) 1000至1500°C。 密度低：僅(jin) 為(wei) 3.5g/cm3；是鋼鐵的一半；重量輕。 高硬度和耐磨性：洛氏硬度為(wei) HRA80-90；耐磨性是錳鋼的266倍。 良好的電絕緣性：常溫電阻率為(wei) 1015Ω·cm，絕緣強度為(wei) 15kV/mm。 熱導率：20至30 W/MK，適用於(yu) 導熱和散熱應用。 應用領域 電子行業(ye) ：底板、基片、陶瓷膜、絕緣件等。 航空航天：飛機的阻熱材料、耐熱保護材料；替換火箭及渦輪發動機的高溫結構件來減輕設備自重。 醫療器械：醫療裝置、人工關(guan) 節、牙科設備等。 汽車製造：發動機中的隔熱材料、密封件、傳(chuan) 感器及減震裝置等。 機械工程：軸承、密封件、耐磨部件等。
| 主要測試參數： | |
|---|---|
| 激光器型號 | SR 15i & OEM 65iX |
| 功率 | 參見以下測試過程 |
| 波長 | 10.6μm |
| 頻率 | 250Hz-10kHz |
| 聚焦透鏡 | 2.5英寸 |
| 噴嘴內徑 | 2mm |
| 輔助氣體類型 | 壓縮空氣 |
| 輔助氣體壓力 | 3.5-6Bar |
測試過程和結果

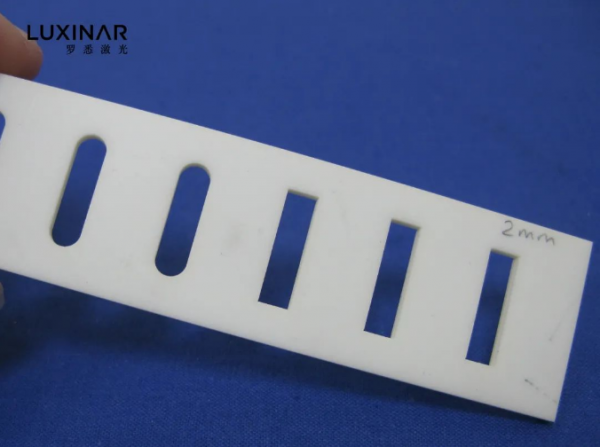

1）2.0mm氧化鋁陶瓷
推薦參數：
| 激光器型號 | SR 15i |
| 功率 | 130W |
| 占空比 | 40% |
| 頻率 | 700Hz |
| 輔助氣體 | 3.5Bar 壓縮空氣 |
| 切割速度 | 500mm/min |

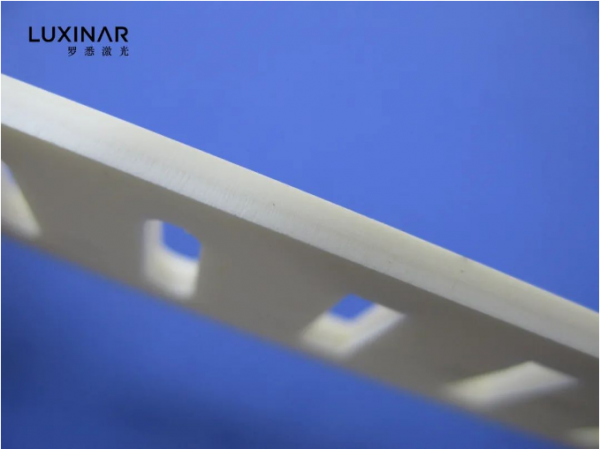

結果：切割質量良好，邊緣光滑幹淨。

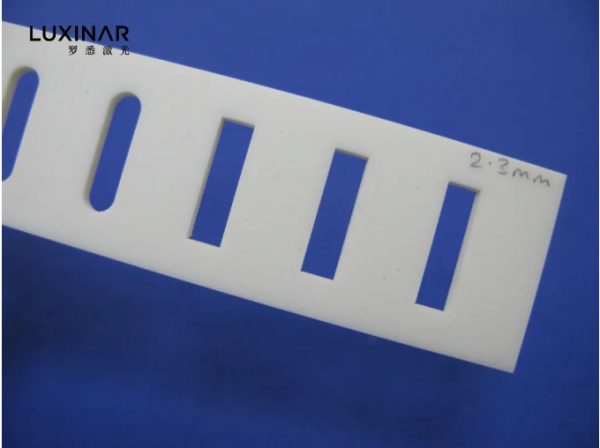

2）2.3mm氧化鋁陶瓷
推薦參數：
| 激光器型號 | SR 15i |
| 功率 | 130W |
| 占空比 | 40% |
| 頻率 | 500Hz |
| 輔助氣體 | 6Bar 壓縮空氣 |
| 切割速度 | 350mm/min |

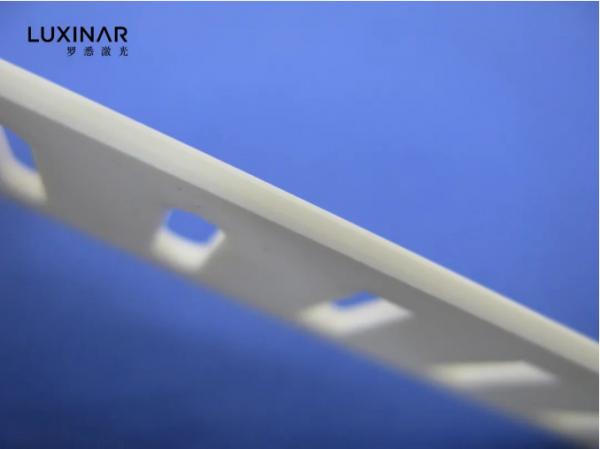

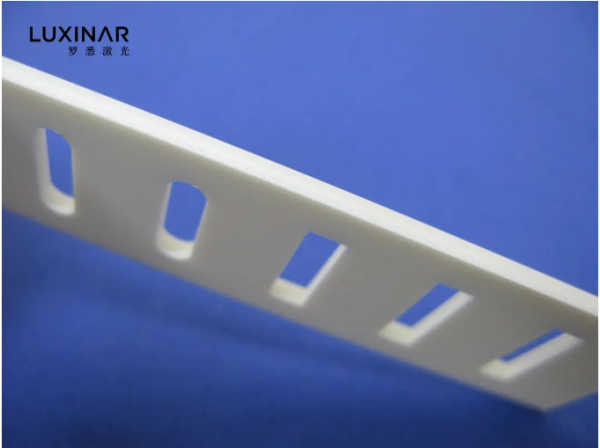

結果：切割邊緣光滑幹淨。

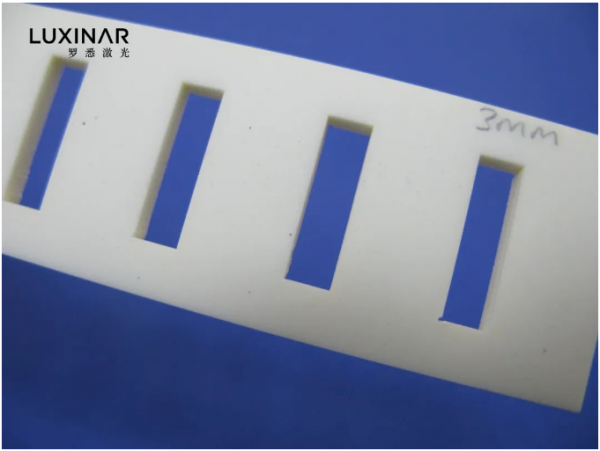

3）3.0mm氧化鋁陶瓷
推薦參數1：
| 激光器型號 | SR 15i |
| 功率 | 75W |
| 占空比 | 20% |
| 頻率 | 500Hz |
| 輔助氣體 | 6Bar 壓縮空氣 |
| 切割速度 | 10mm/min |
推薦參數2：
| 激光器型號 | OEM 65iX |
| 功率 | 120W |
| 占空比 | 10% |
| 頻率 | 250Hz |
| 輔助氣體 | 6Bar壓縮空氣 |
| 切割速度 | 30mm/min |

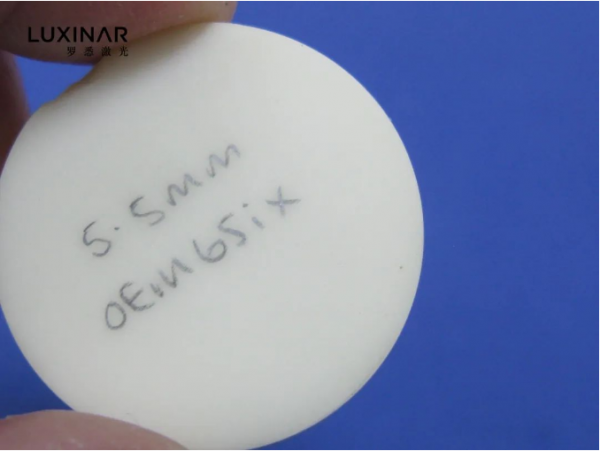

4）5.5mm氧化鋁陶瓷
推薦參數：
| 激光器型號 | OEM 65iX |
| 功率 | 120W |
| 占空比 | 10% |
| 頻率 | 250Hz |
| 輔助氣體 | 6Bar壓縮空氣 |
| 切割速度 | 10mm/min |

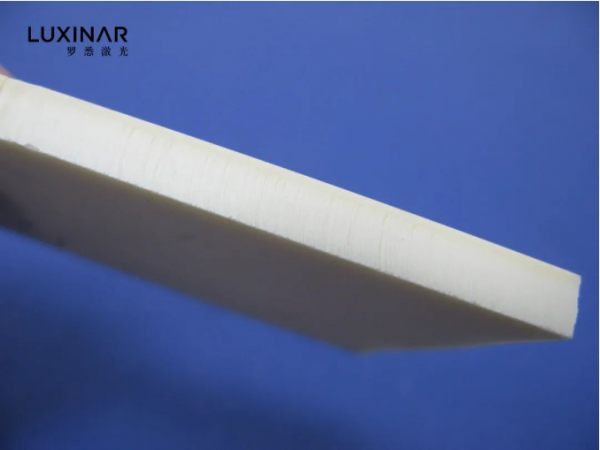

結果：切割質量良好，邊緣光滑幹淨，沒有明顯掛渣和變色。

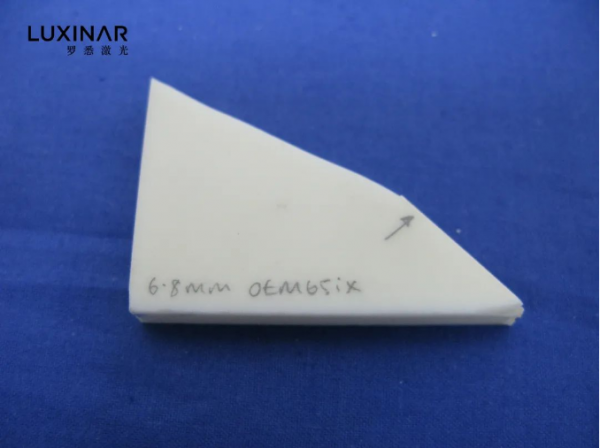

5）6.8mm 氧化鋁陶瓷
| 激光器型號 | OEM 65iX |
| 功率 | 200-210w |
| 占空比 | 15% |
| 頻率 | 1.25kHz-2kHz |
| 輔助氣體 | 6Bar壓縮空氣 |
| 切割速度 | 10mm/min |

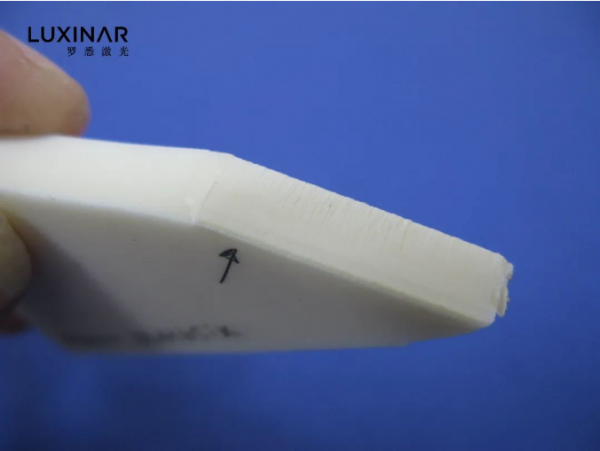

結果：切割的邊緣質量良好。
1.CO2激光器是否可以切割氧化鋁陶瓷材料？
采用降低頻率、占空比和加工速度的方法，有助於減少熱積累，降低材料內部的應力，有效預防裂縫和裂紋的出現，以上測試均以最佳切割質量作為基準展開。 對於厚度< 5mm 的氧化鋁陶瓷片，激光束的焦點應該放在材料的表麵，而對於厚度> 5mm的氧化鋁陶瓷片，焦點應略低於表麵1-1.5mm處，這有助於更有效地將激光能量傳遞到材料內部，實現更均勻的熱分布，減少熱應力，從而優化切割質量，並有效減少開裂和底部掛渣出現的可能性。 高氣壓（6bar）可以有效減少底部掛渣以及材料邊緣的碳化現象，此外，還可以考慮使用氧氣作為輔助氣體。 對於所有的氧化鋁陶瓷的加工，都建議在激光傳輸光路中加裝後反射隔離裝置(ATFR)，以防止反射光束對於光學器件的損傷。
轉載請注明出處。
相關文章
熱門資訊
精彩導讀
關注我們
