1.常用軋輥的激光處理效果

　　鍛鋼輥 -- 采用激光淬火與(yu) 熔凝淬火技術，可以在鍛鋼輥表麵獲得硬度為(wei) 59-63HRC,層深為(wei) 2毫米以上的硬化層，因此可以大幅度提高軋輥的使用壽命。采用激光熔覆技術還可以對軋輥的輥麵和軸頸進行修複。

　　鑄鋼輥 -- 采用激光淬火與(yu) 熔凝淬火技術，可以在鑄鋼輥表麵獲得硬度為(wei) 59-63HRC,層深為(wei) 2毫米以上的硬化層，大幅度延長軋輥的使用壽命。采用激光熔覆技術還可以對軋輥的輥麵和軸頸進行修複。

　　合金半鋼軋輥 -- 經過激光淬火、熔凝淬火、合金化處理後，表麵硬度可以相應提高到45-54HRC。對於(yu) 半鋼製成的帶鋼粗軋輥、中軋輥等以及棒線材的粗軋、中軋輥，使用效果顯著。采用激光熔覆技術還可以對軋輥軸頸進行修複。

　　鑄鐵輥 -- 采用激光淬火、熔凝淬火和激光合金化技術，可以在冷硬鑄鐵軋輥、無限冷硬鑄鐵軋輥表麵獲得高硬度、紅硬性好的硬化層，因此可以大幅度提高軋輥的使用壽命。采用激光熔覆技術可以對鑄造高鉻鋼軋輥的軸頸進行修複。

　　2.其它易損件的激光處理情況

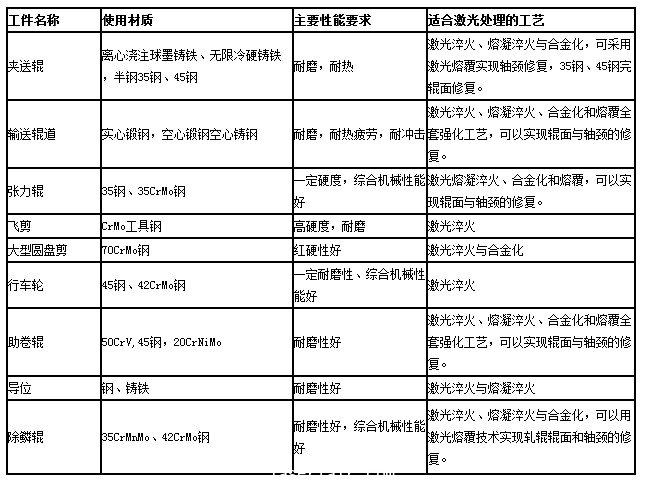

　　鋼鐵行業(ye) 中的主要易損件還包括：夾送輥、輸送輥、張力輥、飛剪、大型圓盤鋸、行車輪、卷筒、助卷輥等。其主要材質、性能和適合激光加工的工藝要求見表 。

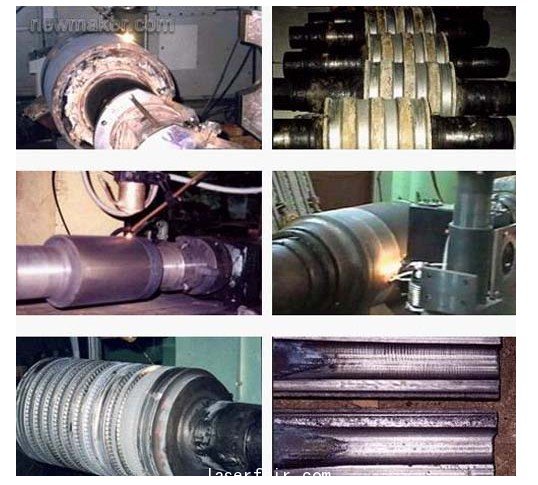

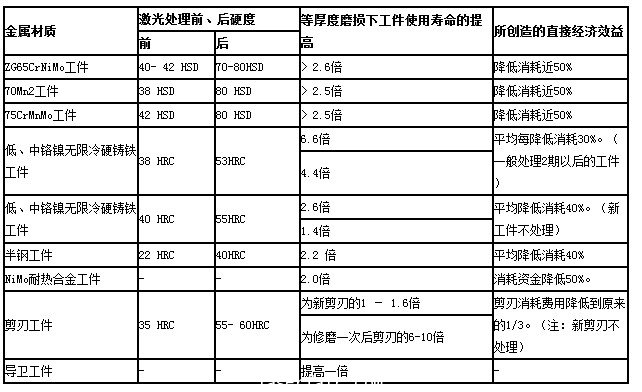

　3.軋輥激光表麵強化處理的應用實例
