項目介紹

風能作為(wei) 一種清潔的可再生能源，越來越受到世界各國的重視。其蘊量巨大，全球的風能約為(wei) 2.74×109MW，其中可利用的風能為(wei) 2×107MW，比地球上可開發利用的水能總量還要大10倍。中國風能儲(chu) 量很大、分布麵廣，僅(jin) 陸地上的風能儲(chu) 量約2.53億(yi) 千瓦。隨著全球經濟的發展，風能市場也迅速發展起來。近5年來，世界風能市場每年都以40%的速度增長。預計未來20-25年內(nei) ，世界風能市場每年將遞增25%。現在，風能發電成本已經下降到1980年的1/5。隨著技術進步和環保事業(ye) 的發展，風能發電在商業(ye) 上將完全可以與(yu) 燃煤發電競爭(zheng) 。

一、方案概述

本設計方案針對風力發電廠監控係統做出的方案要求，根據地理位置需要，較低的溫度影響，以及該係統對網絡拓撲必須具有實時采集功能、可擴展、高可靠性、高帶寬、高質量的網絡信號傳(chuan) 輸和冗餘(yu) 備份等特性，在結合該網絡的實際情況，決(jue) 定組建工業(ye) 級的光纖網絡。

二、方案設計

該監控係統的網絡結構中的設備采用卓越信通的TSC Carat5008fc2工業(ye) 以太網交換機構成環型冗餘(yu) 網絡，然後在分配給現場層各廠房連接工業(ye) 自動化設備及監控設備。

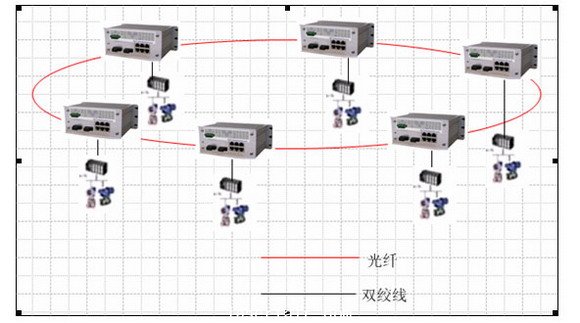

拓撲原理圖如下所示：

三： 卓越信通的TSC Carat5008fc2係列產(chan) 品和具有可靠的結構設計，它們(men) 完全采用封閉金屬褶皺散熱結構，支持工業(ye) DIN-Rail 卡軌和壁掛式安裝，具有很好的耐高溫、防灰塵、抗幹擾等特性，從(cong) 而，在風力發電廠等惡劣的工作環境下也能很好的工作。

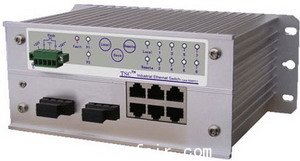

四：產(chan) 品特點

Carat50係列工業(ye) 以太網交換機可提供全線速無阻塞100M轉發，構築"Supreme-Ring"環形網絡。Carat5008FC2具有 6個(ge) 10/100M雙絞線端口（RJ45）用於(yu) 連接終端設備或網段，2個(ge) 主幹端口（光纖）用於(yu) 構成主幹"Supreme-Ring"連接，可為(wei) 工業(ye) 現場控製設備提供可冗餘(yu) 的連接，任何一段主幹通訊通道的故障都將在300ms內(nei) 被察覺出來，並將啟動冗餘(yu) 鏈路傳(chuan) 送數據，讓您的自動化係統保持正常工作。 Carat50係列工業(ye) 以太網交換機采用存儲(chu) 轉發交換方式，最大學習(xi) 8000個(ge) 地址，其每個(ge) 端口均可連接多個(ge) 獨立的物理網段。完全兼容IEEE802.3 標準，減少了與(yu) 其他支持以太網設備與(yu) Carat50係列相連接時候出現的兼容性問題。

工業(ye) 化設計的可冗餘(yu) 雙DC電源（18V-36V）輸入，有效保障與(yu) 減少故障還原時間。電源故障時，提供繼電器報警輸出，便於(yu) 技術人員對故障做出快速反應。Carat50係列工業(ye) 以太網交換機高強度金屬褶皺結構外殼，能夠屏蔽電磁幹擾，並且抗振動耐衝(chong) 擊，同時又是散熱器，避免了因使用風扇引起的灰塵，減少了因風扇停轉而引起的故障點。IP30級別防護等級，-10℃～+70℃寬工作溫度，確保產(chan) 品在嚴(yan) 苛的工業(ye) 現場工作良好。

Carat50係列工業(ye) 以太網交換機可以導軌式、壁掛式、任意平麵安裝。通過前麵板按鍵簡單設置即可構建堅固可靠的"Supreme-Ring"環形網絡。

主要特性

• 符合IEEE802.3/IEEE802.3u/IEEE802.3x
• 6個(ge) 10/100M雙絞線端口（RJ45）+2個(ge) 100M光纖環網端口（SC）
• 端口自適應10/100Base-TX，自適應全/半雙工，自適應MDI/MDIX連接
• 支持Supreme-Ring協議，支持Dual Homing
• 支持環型冗餘(yu) 網絡結構，可擴展環路網絡設備數量55台
• 雙接觸確認環網開關(guan) 設計
• 冗餘(yu) 雙直流電源輸入（18-36VDC）（可選）
• 封閉式設計達到防塵需要，褶皺結構散熱，具有良好的防塵與(yu) 散熱性
• 支持工業(ye) DIN-Rail卡軌和壁掛式安裝
• 工作溫度範圍-10℃～+70℃，工作濕度範圍5％～95％（無凝露）

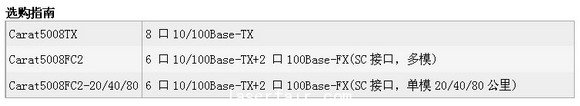

技術參數

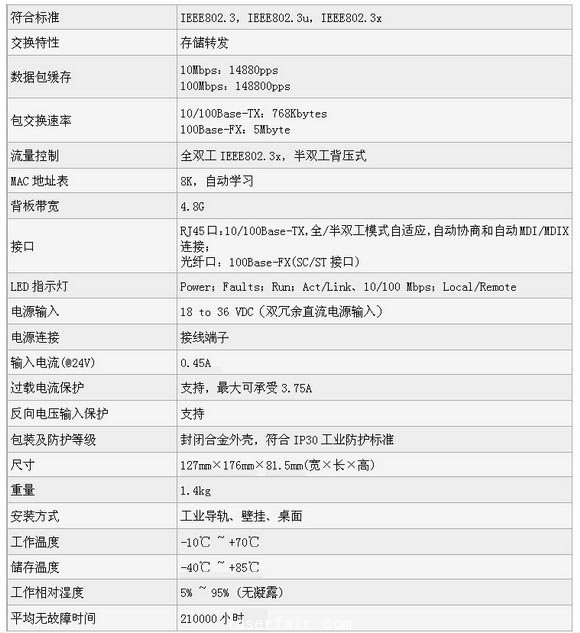

硬件規範：
