氧化鋯被用於(yu) 修複脫落的牙齒或牙齒物質，通過牙齒支撐的牙冠、固定的義(yi) 齒和缺陷導向的修複體(ti) 。
由於陶瓷材料具有出色的生物相容性，因此推薦使用它們作為選擇材料，從牙齒修複、植入物到植骨材料。與金屬不同的是，陶瓷沒有關於離子釋放或腐蝕的爭論，它們在軟組織和硬組織中都具有長期穩定性。此外，陶瓷材料在製作長期看來盡可能自然的修複體時顯示出顯著的優勢。從美學的角度來看，全陶瓷修複材料在自然模仿牙齒方麵比金屬具有明顯的優勢。如果牙齦縮回，在牙齦區域和植入物項圈中沒有灰色陰影。
氧化鋯通常被稱為“陶瓷鋼”，通常用在義齒領域，通過牙齒支撐的牙冠，固定義齒（FDP）和麵向缺陷的修複物（如咬合貼麵）來修複丟失的牙齒或牙齒物質。當通過牙科植入物和植入物支撐的假體替換缺牙時，也可以使用氧化鋯。
如今，用於加工氧化鋯的CAM（計算機輔助製造）程序是通過減材技術執行的，這意味著上述指標中的氧化鋯零件是在預先燒結的條件下從預製的氧化鋯毛坯中銑削而成的，即所謂的白體。在這種狀態下，氧化鋯的固有強度低。由於這個事實，在減材加工過程中，薄邊可能會破裂，從而導致設計與製造零件之間明顯的差異。由於這個原因，通常必須在這些區域中過度設計輪廓和邊緣的輪廓，以防止在加工過程中邊緣破裂。然而，這也導致這些區域中大量的後處理工作。由於牙冠邊緣和牙合麵是牙冠和牙橋修複體的一個非常重要的區域，因此必須非常仔細地在立體顯微鏡下進行後處理。這種後處理相當耗時且昂貴。此外，咬合麵的裂隙也需要後處理，因為旋轉器械隻能在有限的程度上複製經典的錐形裂隙幾何形狀。
隨著美學和性能要求的提高，陶瓷3D打印作為一種解決方案應運而生，可以滿足牙科領域的挑戰。它提供了新的設計自由度，因為可以逐層生產複雜的3D無金屬應用程序，同時可以克服標準陶瓷工藝的技術局限性。
使用3D打印時，銑削爆裂進入的位置沒有限製，修複體的厚度也沒有限製。與銑削單板相比，微創單板可以可靠地製造，邊框非常薄，羽緣低至100μm，機械穩定性更好。此外，由於3D打印可以產生類似於咬合麵性質的幾何形狀，因此可以實現整體重建的美學效果。
為了更換缺失的牙齒，可使用內旋螺釘型牙種植體進行適當的治療。使用基於光刻的陶瓷製造，可以以高度可重複的方式大量製造形狀複雜且針對患者的複雜陶瓷植入物。在生產環境中，機器每年可生產多達60,000件物品。

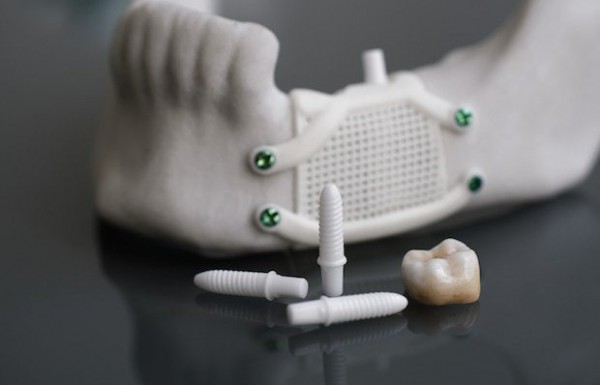

此外，陶瓷3D打印在顱頜麵外科手術領域和下頜嚴重骨缺損的治療領域也能提供不同的應用。治療如此大的缺損的挑戰在於，如果沒有適當的措施，骨頭本身將無法治愈缺損。因此，這裏提出了一種雙重方法，即高強度氧化鋯的外殼在愈合階段提供適當的支撐，植入物的內部容積由可生物吸收的β-磷酸三鈣（β-TCP）製成。已經證明β-TCP具有良好的骨整合特性，並且通過選擇合適的孔隙尺寸和支撐尺寸，可以顯著影響骨骼的向內生長。β-TCP將被細胞吸收，並被新形成的骨頭取代，而氧化鋯籠由於其生物相容性而可以留在原地。（文：Isabel Potestio，《3D打印商情》譯自TCT）
轉載請注明出處。
相關文章
熱門資訊
精彩導讀
關注我們
