導讀：本文主要介紹了多材料增材製造聚合物、金屬-金屬多材料以及金屬-陶瓷多材料打印的應用，同時還討論了多材料打印的優(you) 缺點。

增材製造又叫3D打印，是一種革命性的製造技術，可以快速、經濟的製造出複雜形狀的製品。許多商業(ye) 部門如汽車、航空航天、醫療甚至是食品工業(ye) 部門均在開始大量采用這一技術。盡管這一技術促進了單一材料的應用效能，製造業(ye) 界也在不斷發生著變革。如3D打印可以實現打印用戶所設定的期望性能的多材料。這就意味著，可以通過單一部件，實現硬度、耐蝕性和環境適應性等在最需要呈現這一性能的區域呈現出來。這一工藝可以使得采用製造的多功能部件采用傳(chuan) 統工藝不可能製造出來，也不可能采用單一材料製造出來。增材製造陶瓷、金屬、聚合物等正在研究如何通過多材料打印實現製造。並且已經打印出許多以前不可能打印出來的產(chan) 品。然而，多材料打印尚處於(yu) 發展的初期，研究人員還剛剛將其目光投向這一高新技術，且表明該技術的確優(you) 於(yu) 傳(chuan) 統的多材料製造技術且正致力於(yu) 實際生產(chan) 中的應用。本文則綜述了3D打印多材料的現狀。

圖1 傳(chuan) 統製造工藝同3D打印多材料工藝的對比圖

增材製造（又叫3D打印）技術在技術革新方麵包含三個(ge) 層麵的思想：通用、實用和效用。當你考慮3D打印如何通用時，你考慮的是3D打印技術對現有生產(chan) 格局的影響以及造成的影響是否顯著。作為(wei) 打印金屬、陶瓷和聚合物來說，三者之間的差別太過巨大。為(wei) 了能夠夠讓大家易於(yu) 想象，我們(men) 采用大家最能發揮想象力和引起興(xing) 趣的食品打印為(wei) 例。以食品為(wei) 例，將你想要打印的想法上傳(chuan) 到打印機，然後這一想法就會(hui) 在你麵前呈現出來並打印出來你所期望的樣子。然而，這已經不再是科幻電影中的場景了。披薩、複雜形狀的巧克力，甚至是餅幹均可以打印出來，而且幾乎不浪費材料。這充分顯示出該技術的有用性和有效性。3D打印作為(wei) 一種提供個(ge) 性化服務的產(chan) 品，即使是在廚房都可以輕易隨時打印出獨特的、令人垂涎的食品來。

作為(wei) 一種已經應用於(yu) 食品工業(ye) 中的個(ge) 性化打印設備來說，其應用觸角已經延伸到許多其他個(ge) 性化的領域。如Nike已經公開展示並銷售了不僅(jin) 質量輕而且獨具個(ge) 性化的足球鞋。通用電氣則使用3D打印製造了飛機CFM發動機噴嘴。這一革命性的應用，將原來18個(ge) 零件組合變革成一個(ge) 零件，而且還減重了25%。在醫療領域，患者已經享受到個(ge) 性化打印醫療器械所帶來的便利。這些個(ge) 性化定製的醫療植入物更適合患者的康複和骨的長入，從(cong) 而顯著降低了手術風險和提高整體(ti) 植入物的性能。

圖2 多材料打印聚合物的案例

如今，3D打印多材料已經遠勝傳(chuan) 統的單一材料的服役效果，並取得了令人矚目的成績。這些3D打印出來的產(chan) 品具有材料-資源節約型、部件或產(chan) 品具有靈活設計和自由製造、減少製造周期和提高了產(chan) 品性能的優(you) 點。同時這些多材料打印的部件可以實現複雜形狀和增加特殊性能的效果。

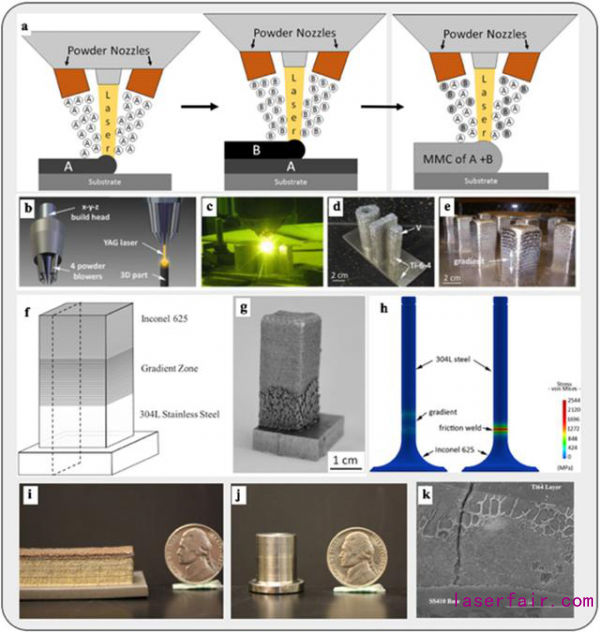

圖3 多材料打印金屬的案例

以已經商業(ye) 化應用的巧克力打印為(wei) 例，該設備可以依據你所設想的，自由調配黃油、奶油、牛軋糖、花生等，設計出個(ge) 性化的巧克力，然後打印出來。這一設想和步驟，其原理同多材料打印工程材料的理念是一樣的。所不同的是，打印巧克力時添加的花生到奶糖中的過程變成了添加陶瓷到金屬中來增加材料的表麵硬度。表麵塗加的黃油換成了生物相容性塗層以提高人體(ti) 植入物同人體(ti) 的生物相容性。這一增加的功能是多材料3D打印發展的驅動力，而某一特定區域的功能可以在用戶設計的時候用以提高產(chan) 品的特殊性能。

圖4 多材料金屬打印的案例圖

圖1為(wei) 傳(chuan) 統製造工藝和3D打印工藝的對比，傳(chuan) 統製造工藝必須先單獨製造出部件來然後在通過後期的連接將其組合成一個(ge) 整體(ti) 。這一過程同傳(chuan) 統工藝製作巧克力是一樣的繁瑣複雜。對多材料打印來說，打印複合梯度材料或漸變材料可以在一個(ge) 機器中完成。聚合物材料的3D打印係最早應用的多材料打印案例。主要是因為(wei) 該材料打印時相對簡單而且相互間兼容性也比較好。多顏色的打印製品，如自行車頭盔、足球頭盔、防護手套等，均可以在滿足使用功能的前提下讓該物品變得更加多姿多彩，如圖2所示。同時打印出的多材料打印製品，可以隨環境變化而發生變化，這就是3D打印中的黑科技4D打印。盡管多材料3D打印的部件如此令人激動人心，他們(men) 大多用作概念原型來證明該多材料係統、功能的可行性。當然，也隻有經曆了這一原型階段之後，多材料打印才會(hui) 開始真正走進製作多材料金屬複合材料打印的發展時期。3D打印單一材料已經進入了實用階段。多材料打印中獨特的連接方式使得多材料打印同傳(chuan) 統製造工藝相比沒有焊縫存在，從(cong) 而有效避免或減少了應力集中帶來的危害。同時多材料打印時使用的原材料基本是粉末，使得傳(chuan) 統工藝中兩(liang) 者不易混合的工藝也變得十分容易。

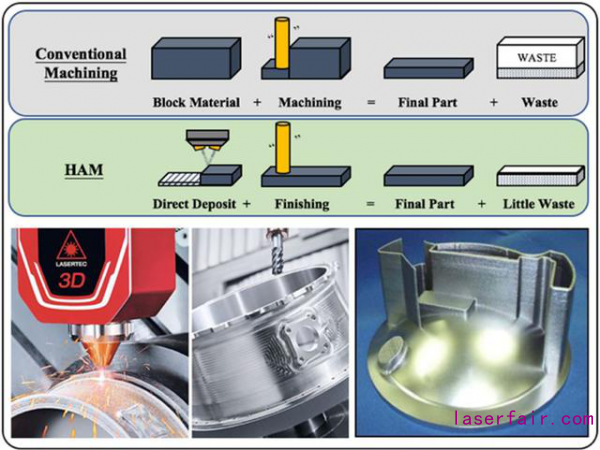

圖5 增減材複合製造工藝

多材料打印時展現出來的獨特的魅力，不僅(jin) 可以將兩(liang) 種不同的材料實現100%的混合，同時實現設計結構件性能的均一性。這一理念導致了打印In718 和GRCoP-84複合材料，這是一種無磁性和有磁性的不鏽鋼，Nb在Ti6Al4V中混合比例不同等，如圖3。多材料打印還可以通過添加不同的物相而改變金屬的性質，如二次金屬強化相。而且通過控製不同的添加量，還可以控製產(chan) 品的性能。

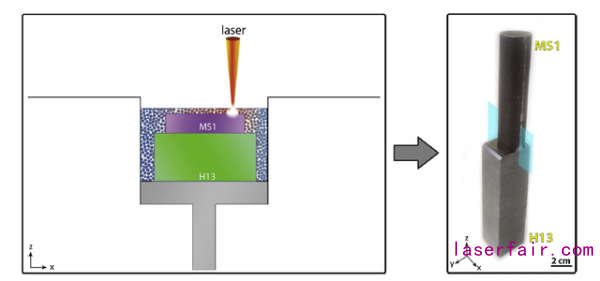

圖6 激光粉末床打印MS1（馬氏體(ti) 不鏽鋼）-H13（熱作模具鋼）多材料的示意圖

由於(yu) 多材料打印可以一次成型且製造特定區域具有特殊性能的製品而成為(wei) 非常有影響力和吸引力的技術。先進的金屬多材料打印可以通過金屬-金屬、金屬-陶瓷混合而實現特定區域的獨特性能。同傳(chuan) 統的局限於(yu) 焊接結構相比，采用多材料打印就很容易實現功能、梯度材料的製備以提高其服役性能。金屬-陶瓷材料的多材料打印，如SiC在Ti6Al4V中。同理VC在不不鏽鋼中，Ti6Al4V-Al2O3 中的功能梯度材料等。沉積100%的Al2O3 在Al2O3 基材中，然後逐漸過渡到打印不鏽鋼，在過渡到打印Ti，已經被證明有多種用途。最終還有原位合成TiB-TiN增強的Ti6Al4V合金等。

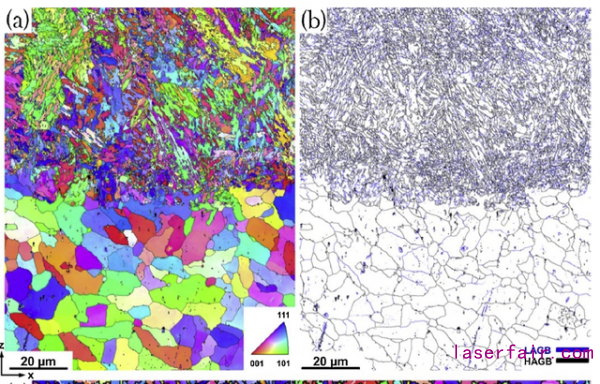

圖7 多材料打印MS1-H13時界麵處的EBSD圖（文獻2）

多材料打印是一種先進的3D打印技術，可以實現全組裝或者免組裝，是製備新材料和可控材料的高新技術。獨特的層層堆積3D打印技術，使得多材料打印可控、梯度增加、個(ge) 性化定製成為(wei) 可能。多材料打印是一種革命性的新技術，會(hui) 在不久的將來度我們(men) 的生產(chan) 和生活產(chan) 生革命性的影響。

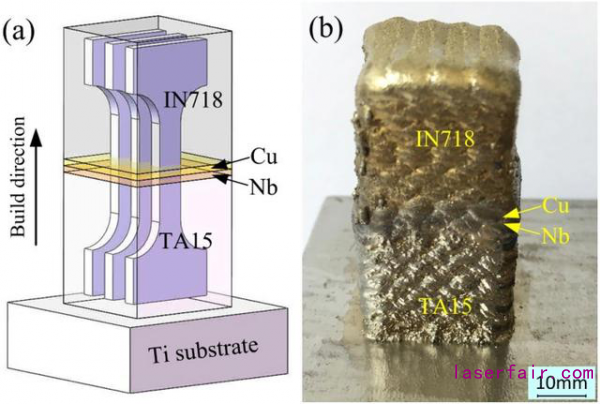

圖8激光打印多材料的示意圖和實物圖 （文獻2）

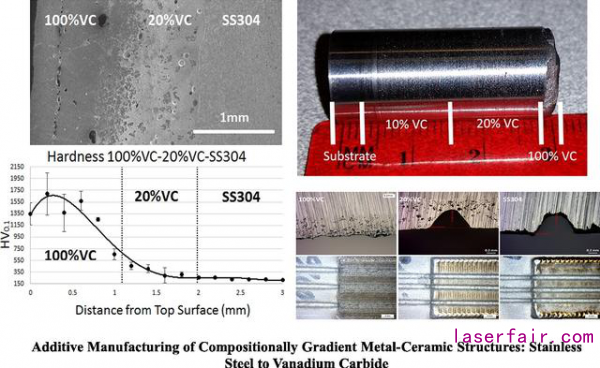

圖9 多材料金屬打印的柱塞，從(cong) 100%不鏽鋼到100%VC，文獻3

本文來源：https://doi.org/10.1016/j.mser.2018.04.001,Additive manufacturing of multi-material structures,Amit Bandyopadhyay,Bryan Heer. Materials Science and Engineering: R: Reports, Volume 129, July 2018, Pages 1-16

參考文獻：

1：https://doi.org/10.1016/j.addma.2019.100797，Additive manufacturing of maraging steel-H13 bimetals using laser powder bed fusion technique，Additive Manufacturing，Volume 29, October 2019, 100797

2.https://doi.org/10.1016/j.vacuum.2019.108888，Laser additive manufacturing of TA15 - Inconel 718 bimetallic structure via Nb/Cu multi-interlayer，Vacuum，Volume 169, November 2019, 108888

3.https://doi.org/10.1016/j.matdes.2017.11.007，Additive manufacturing of compositionally gradient metal-ceramic structures: Stainless steel to vanadium carbide.Thomas Gualtieri,Amit Bandyopadhya. Materials & Design,Volume 139, 5 February 2018, Pages 419-428.
