周界報警係統的核心功能在於(yu) 在判斷有威脅侵入行為(wei) 發生時，係統根據光信號調製分析，可以實時對侵入行為(wei) 發生點進行定位，從(cong) 而便於(yu) 安保人員對目標明確地及時采取有效措施，製止侵入行為(wei) 後續事件發生周界報警係統還會(hui) 對非危害性環境幹擾如雷鳴、鞭炮、汽車鳴響、雨聲等進行識別，做出無害判斷;還能識別走路、攀爬、觸摸、挖掘等侵入行為(wei) 並報警。

廣州艾禮富電子-周界報警係統原理圖文教程：

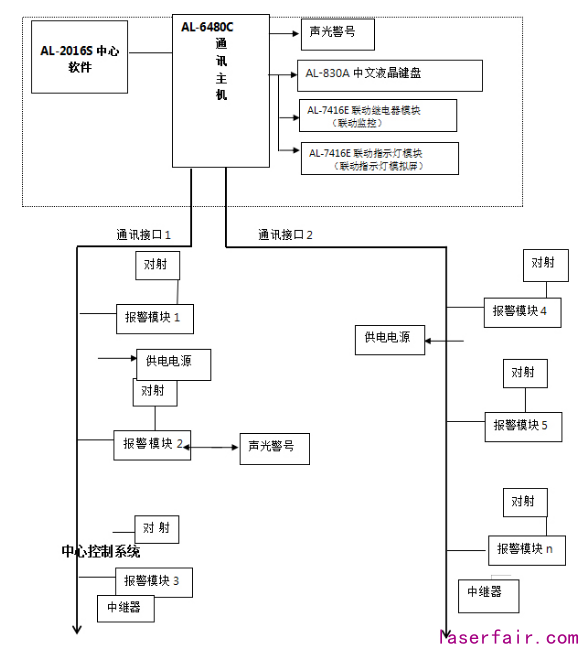

周界係統結構示意圖

控製室選用一台全中文RS485總線報警主機，配置電腦管理軟件，報警後電腦軟件上顯示具體(ti) 防區報警位置，同時配置了一台16路繼電器聯動模塊，報警後也可聯動繼電器信號至視頻監控係統。

周界激光對射探測器入侵報警係統

一、 技術特點

1、光束數量1-144光束，15cm合理光束間距設計，可有效探測入侵者以匍匐，鑽爬、慢速移動等方式越過探測器警戒線；光束數量，光束間距也可以根據客戶需求任意定製。※

2、每個(ge) 光束獨立編/解碼（專(zhuan) 利號：ZL201821802327.0），同一對探測器無論多遠距離都不會(hui) 形成光束相互覆蓋和幹擾，在探測器之間任何位置都可以實現精準識別報警。※

3、發射機具有調試/探測兩(liang) 種工作模式，配套可視化激光調試儀(yi) （專(zhuan) 利號：ZL201821490714.5）可以快速實現每光束精確對準。※

4、采用1.8mm厚優(you) 質304不鏽鋼外殼和高透防爆玻璃透鏡，精致、美觀、大氣，抗暴力破壞； ※

5、太空艙式抗電磁破壞設計：304不鏽鋼外殼+內(nei) 部高強度高絕緣複合支架，有效保護探測器內(nei) 部激光器不受外界電磁信號、靜電等破壞；※

6、探測器內(nei) 部結構采用同軸梯接360°全向設計（專(zhuan) 利號：ZL201920081171.X)，發射機或接收機可以根據用戶現場需求，實現不同光束最多同時向四個(ge) 方向工作，有效改變傳(chuan) 統激光對射在拐角或者兩(liang) 個(ge) 探測器交匯處需要安裝兩(liang) 個(ge) 或多個(ge) 探測器而形成的擁擠和淩亂(luan) ，可降低設備成本，提高安裝現場美觀度。※

7、四種觸發模式，單/雙/三/四光束遮斷報警可選（專(zhuan) 利號：ZL201320115616.4），可適用於(yu) 複雜環境和不同用途，穩定可靠； ※

8、任意光束可屏蔽設計，當激光發射機和激光接收機之間局部有不可移動障礙物阻擋，或用戶有需要關(guan) 閉某光束時即可啟用此功能。※

9、電平/開關(guan) 量/IP網絡信號輸出（專(zhuan) 利號ZL201620858006.7）可選，可直接並入現場網絡視頻監控係統進行信號傳(chuan) 輸，無需單獨布線，大幅降低施工成本； ※

10、全密封設計，防蟲、防塵、防水，防護等級達到IP67（證書(shu) 號HTT190809326I）；

11、采用808nm/980nm不可見光激光作為(wei) 探測器光源，實現隱形防範，入侵 者難以規避；同時利用激光能量高度集中和極好的穿透性，抑製風、霜、雨、雪、霧等惡劣自然環境引起的幹擾，工作狀態穩定可靠；

12、報警響應速度1mS-1000mS 範圍內(nei) 8擋可選，也可任意定製；

13、多層鍍膜窄帶濾光鏡片+全數字式接收放大整形濾波電路，有效濾除環境中的各種幹擾光源※

14、接收機每光束采用獨立高亮度藍光指示燈組對準指示，探測器每個(ge) 光束工作狀態一目了然，調試安裝極為(wei) 方便。 ※

15、根據現場環境和用戶需求，對射式、反射式、便攜式、燈飾型、網絡型任意可選。 ※

16、通過class1類安全激光認證、CE認證，ISO9001-2015質量管理體(ti) 係認證； ※

17、通過中國國家安全防範報警係統產(chan) 品型式檢測和中國國家強製認證產(chan) 品3C認證； ※

聯動激光對射現場聲光報警

由於(yu) 小區周界長度比較大，故每400-500米做一個(ge) 現場聯動驅動警號，在相應區域內(nei) 的激光對射有人入侵後，迅速驅動旁邊的現場警號響及光提示，這樣可震懾強行入侵者；現場驅動設備采用RS485單防區帶一路繼電器輸出的地址模塊（AL-7480-1C），輸出方式可通過控製中心的總線主機靈活實現多點設置。

線材及總線通訊延長方式

如果現場環境允許的情況下，可以使用二路總線通訊端口，每一路總線可以通訊1200米，每一條通訊總線包括一條兩(liang) 芯1.5平方以上的電源線和一條1.5平方以上的RS485信號線,並且RS485總線信號線一定要采用屏蔽的雙絞線,單路總線傳(chuan) 輸距離超過去1000-1200米時，需增加一個(ge) 485信號中繼器（AL-7425）；中繼器可延長1200米能通訊距離（具體(ti) 取決(jue) 於(yu) 現場環境），如果現場環境幹擾大時，中繼器的數量則相應增加。

係統供電方式

係統需采用分段式獨立供電，一對對射用一個(ge) 12V/2A的穩壓直流電源,給該區域的紅外對射及防區地址模塊供電，同時需把所有供電電源負極線連接在一起，並與(yu) 主機485通訊端口黑色線接線柱相連,這樣可防止總線設備沒有共負極而被外部信號幹擾產(chan) 生設備掉線。

以上就是周界報警係統原理圖文教程的介紹，周界報警係統的優(you) 勢在於(yu) ：在裝有廣州艾禮富電子周界防範報警係統的小區，如有人員非法翻越小區圍牆，或有人員在有非法闖入時，這時值班室中心的報警係統立即報警，提醒值班人員的注意，並通過廣州艾禮富電子報警主機LCD中文顯示屏或電腦軟件上顯示報警區域；同時有手機微信對主機進行實時布撤防控製，在手機上可實時顯示主機布撤防及報警信息等，這時值班人員可根據實際情況采取措施。有針對性地加以防範和預防。從(cong) 而加強對小區的全天候安全防範，提高小區的綜合防範和管理水平，實現快速處理突發性事件的能力。
