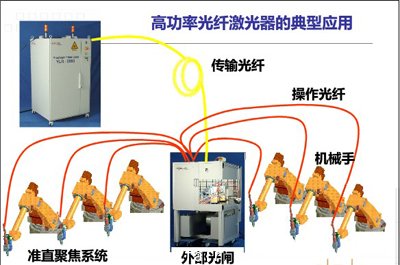

一、典型的高功率光纖激光加工係統一般包括以下幾個(ge) 基本單元：

　　1.高功率光纖激光器係統

　　①.傳(chuan) 輸光纖/操作光纖

　　②.光閘/光纖耦合器

　　③.激光模塊

　　④.激光模塊電源

　　⑤.製冷機組

　　⑥.控製接口

　　⑦.監控軟件

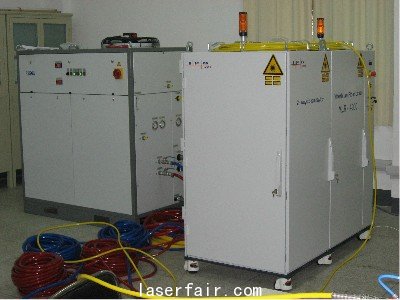

典型光纖激光器係統

IPG光纖激光器內(nei) 部結構

　　2.準直與(yu) 聚焦係統：在外殼內(nei) ，同中心光軸地置有發射可見光束的半導體(ti) 激光二極管和聚焦透鏡。聚焦透鏡將可見光束聚焦耦合進入準直光纖內(nei) ，由活動連接的輸出耦合頭耦合進入激光工作光纖內(nei) ，從(cong) 激光工作光纖輸出端觀察激光工作光纖與(yu) 準直光纖的相對位置並調整兩(liang) 者準直位置後，去掉準直光纖，接上泵浦源的泵浦光輸出光纖。

　　3.運動機構

　　4.控製係統

　　5.輔助係統

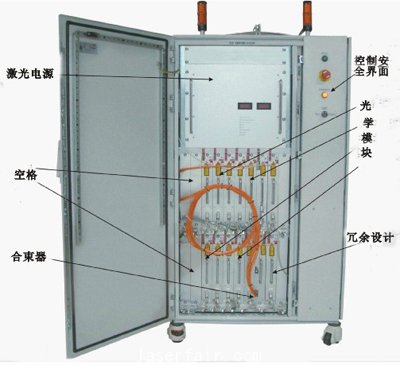

二、IPG光纖激光器內(nei) 部結構

　　1.激光電源：該機櫃可安裝10--40KW激光電源，最高可支持12KW激光輸出。

　　2.空格：空餘(yu) 空間可為(wei) 將來激光器升級預留出位置。

　　3.合束器：合束器將單模光纖耦合進傳(chuan) 導光纖內(nei) ，性能穩定。該和束器可以進行更換。

　　4.控製安全界麵：控製和安全界麵均按照工業(ye) 標準設計，客戶也可以按照自己需求選擇其他界麵如Tnterbus和PROFINET等。

　　5.光學模塊：光纖激光為(wei) 模塊化設計，每個(ge) 模塊可產(chan) 生幾百瓦甚至上千瓦激光。

　　6.冗餘(yu) 設計：IPG為(wei) 高功率激光器配備了備用模塊，一旦莫一模塊發生了故障，備用模塊會(hui) 自動啟動，保持激光器穩定輸出。

　　三、IPG光纖概述

　　1.光纖的外形

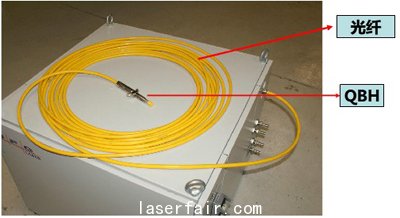

光纖激光器外觀

　　2.光纖的功能

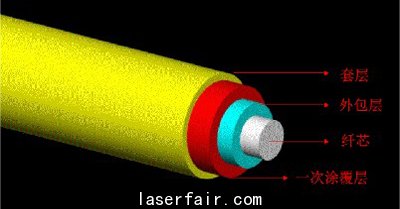

　　3.光纖的結構

　　4.激光傳(chuan) 輸的機理

　　光纖是一種高度透明的玻璃絲(si) ，由純石英經過複雜的工藝拉製而成的，光在纖芯和包層之間的界麵上反複進行全反射，並在光纖中傳(chuan) 遞下去的傳(chuan) 導工具。

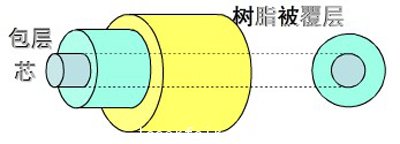

　　光纖=中心部分（芯Core）+同心圓狀包裹層（包層Clad）+塗覆層　　

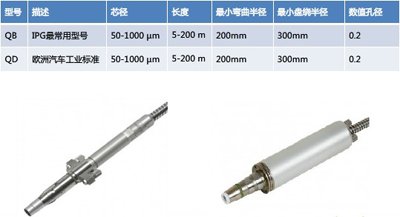

　　5.可提供光纖的連接頭形式

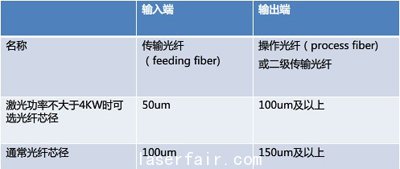

　　6.可提供的光纖纖芯徑及長度

光纖

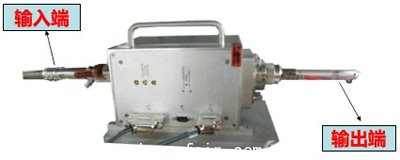

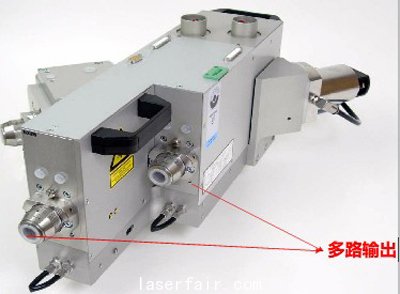

光纖耦合器

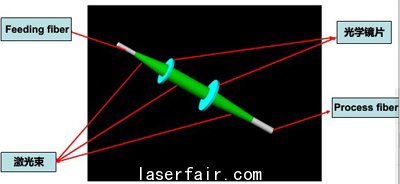

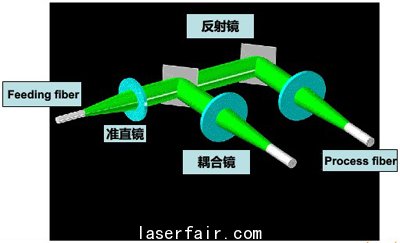

光纖耦合器與(yu) 原理圖

光纖耦合器類型

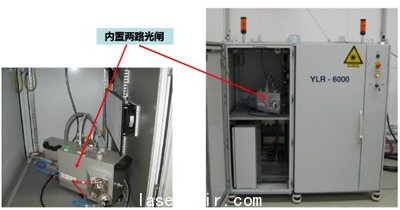

光閘

光閘光學原理圖

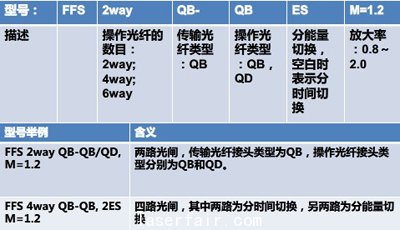

光閘種類

　四、激光模塊

　　如果激光器中有多個(ge) 模塊，可以通過LaserNet軟件有選擇性的使用其中的一個(ge) 或幾個(ge) 。

　　如果激光器中含有備用模塊，如其中的某個(ge) 模塊損壞，備用模塊會(hui) 自動開啟。

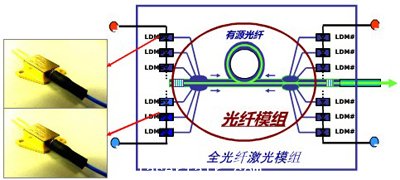

激光模塊及構成

　　特點：

　　1.體(ti) 積小，高度集成的全光纖設計

　　2.並聯單芯結二極管激光模塊組合

　　3.側(ce) 麵泵浦

　　4.堅固的機械結構，耐衝(chong) 擊穩定性極強

　　5.超高的溫度穩定性

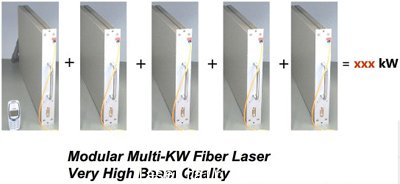

激光模塊的組合

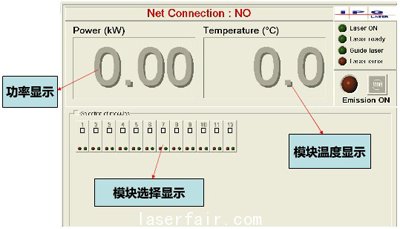

激光模塊的監控

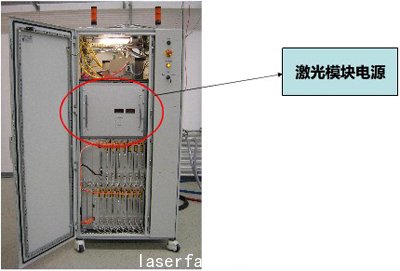

激光模塊電源

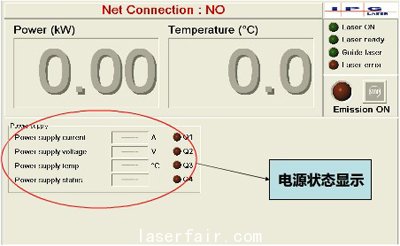

電源狀態監控

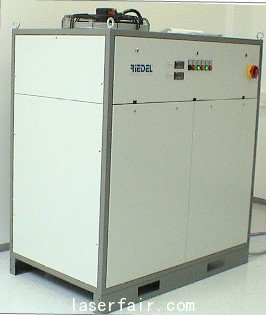

製冷機組

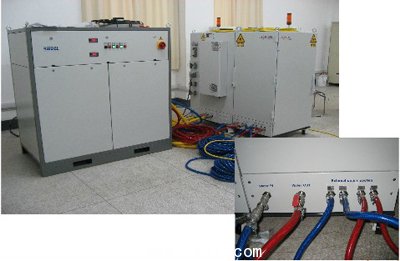

鏈接方式

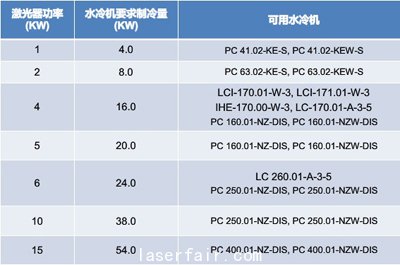

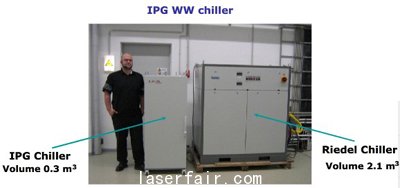

IPG標配的兩(liang) 種製冷機

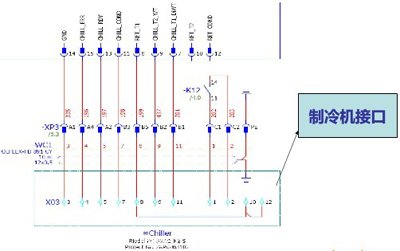

激光器有關(guan) 製冷器的接口

五、激光器的幾種運行模式

　　1.內(nei) 控模式：激光功率和開關(guan) 光均由LaserNet通過網線控製

　　2.模擬量控製：激光功率和開關(guan) 光均由外部信號控製

　　3.外控模式：激光功率由LaserNet設定，開關(guan) 光由外部信號控製

　　4.Hardwiring控製模式：所有激光參數都有機械手控製#p#分頁標題#e#

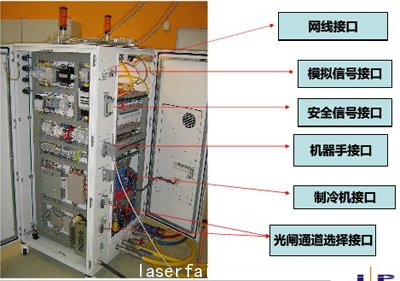

相應的接口

　　六、激光器型號綜述

　　1.YLS-xx-SM series---------FEEDINGFIBER直接輸出的單模光纖激光器

　　2.YLS-xx-SM-CT-series------在機櫃上部帶有光光耦合器的單模光纖激光器

　　3.VLS-xx series------------FEEDINGFIBER直接輸出的多模光纖激光器

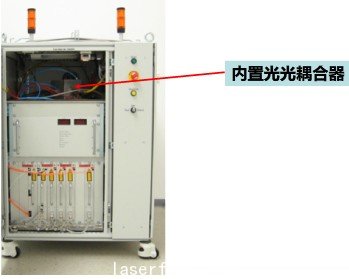

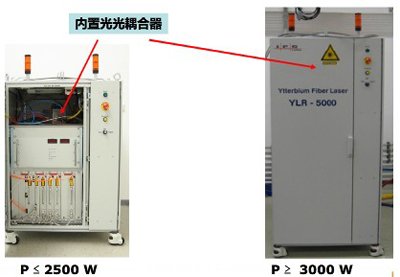

　　4.YLS-xx-C series----------在側(ce) 邊帶有光光耦合器的多模光纖激光器

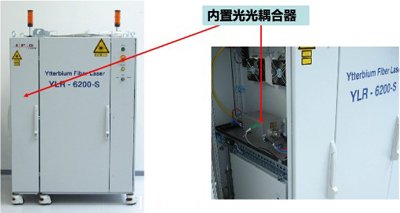

　　5.YLS-xx-CT series---------在機櫃上部帶有光光耦合器的單模光纖激光器

　　6.YLS-xx-S2(SS2) series----在激光側(ce) 邊帶有兩(liang) 路光閘的多模光纖激光器

　　7.YLS-xx-S4(SS4) series----在激光側(ce) 邊帶有四路光閘的多模光纖激光器

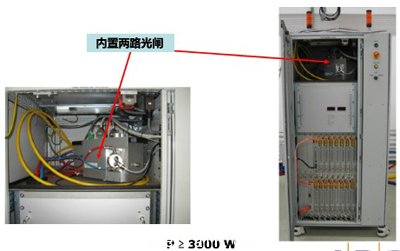

　　8.YLR-xx-ST2(SST2) series--在機櫃上部帶有兩(liang) 路光閘的多模光纖激光器

　　9.YLR-xx-yy-WW series------配備水冷製冷機的光纖激光器

　　10.YLR-xx-yy-QCW series----帶QCW選項的多模光纖激光器

　　11.S2（4，6）-xx series，remoteBS--帶遠控二（四，六）路光閘光纖激光器

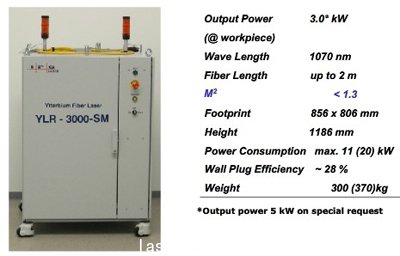

YLR-3000（5000）-SM Fiber Laser

YLR-xx-SM-CT series specifications

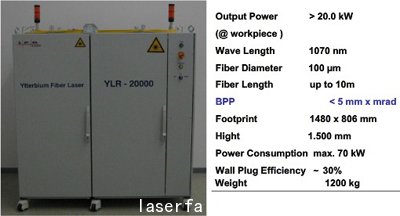

YLR-20000 Fiber Laser

YLR-XX-C series specifications

YLP-XX-S2（SS2) seriesspecifications

YLR-XX-CT series specifications

YLP-XX-S2（SST2) seriesspecifications

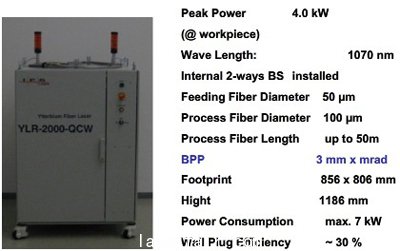

YLP-2000-S2T-QCW Fiber Laser
