在模切過程中由於(yu) 存在模具損耗快、換模時間長、靈活性差和生產(chan) 效率低等問題，很容易引起工藝不穩定，導致極片裁切品質不一致，引起電池性能下降。而激光模切由於(yu) 無振動偏差，精度高，穩定性好以及不需要更換模具等優(you) 點已經開始逐漸成為(wei) 鋰電池製造過程中的主流，常被用於(yu) 極耳切割成型、極片分切以及隔膜分切等工序。

表1 鋰電領域激光模切應用場景以及技術難點

模切的特點：

1. 衝裁間隙過大、過小或不均勻均會產生毛刺。
2. 刃口磨損變鈍或啃傷均會產生毛刺。
3. 衝裁狀態不當，如加工件與凸模或凹模接觸不好，在定位相對高度不當的修邊衝孔時，也會由於製件高度低於定位相對高度，在衝裁過程中製件形狀與刃口形狀不服帖而產生毛刺。
4. 模具在工作過程中升溫，間隙變化導致裁切極片產生毛刺。

激光切割特點：

1. 切割縫隙比較狹窄；
2. 鄰近切邊熱影響區較小；
3. 局部變形極小；
4. 非接觸式切割，清潔、安全、無汙染；
5. 與自動化設備結合方便，容易實現製成自動化；
6. 不存在割工件的限製，激光束具有仿形能力；
7. 與計算機結合，節省材料。

鑒於(yu) 五金模切產(chan) 生的毛刺對動力電池的安全性存在較大的隱患，未來主要采用激光模切方式。

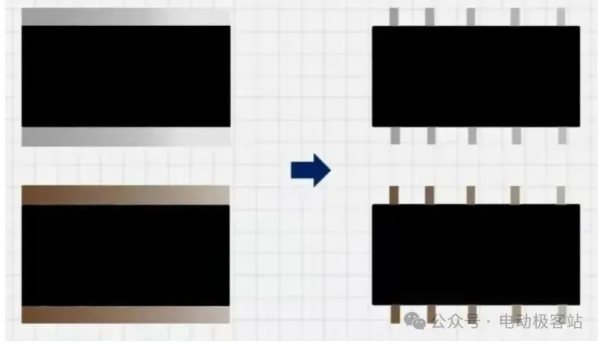

圖1 模切

激光模切原理：

利用聚焦後的高功率密度激光束照射被切割的電池極片，使極片很快被加熱至很高的溫度，迅速熔化、汽化、燒蝕或達到燃點而形成孔洞，隨著光束在極片上的移動，孔洞連續形成寬度很窄的切縫，完成對極片的切割。

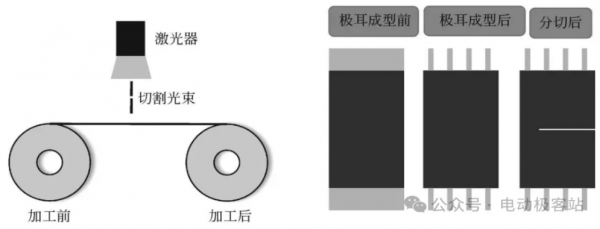

圖2 激光切割原理示意圖

激光切割主要工藝參數：

①光束橫模：

光束的模式越低，聚焦後的光斑尺寸越小，功率密度和能量密度越大，切口越窄，切割效率和切割質量越高。

②激光束的偏振性：

像任何類型電磁波傳(chuan) 輸一樣，激光束也具有相互成90°並與(yu) 光束運行方向垂直的電、磁分矢量，在光學領域把電矢量作為(wei) 激光束的偏振方向。當切割方向與(yu) 偏振方向平行時，切割前沿對激光的吸收最高，所以切縫窄，切口垂直度和粗糙度低，切割速度快。

③激光功率：

激光切割時，要求激光器輸出的光束經聚焦後的光斑直徑最小，功率密度最高。激光切割所需要的激光功率主要取決(jue) 於(yu) 切割類型以及被切割材料的性質。氣化切割所需要的激光功率最大，熔化切割次之，氧氣助熔切割最小。

平均功率計算公式：

平均功率=單脈衝(chong) 能量×重複頻率

峰值功率計算公式：

峰值功率=單脈衝(chong) 能量／脈寬

④焦點位置：

焦平麵位於(yu) 工件上方為(wei) 正離焦，位於(yu) 工件下方為(wei) 負離焦。按幾何光學理論，當正負離焦平麵與(yu) 加工麵距離相等時，所對應的平麵上功率密度近似相同。

⑤激光焦深：

當聚焦係統的焦深對激光切割質量有重要影響。如果聚焦光束的焦深短，聚焦角較大，光斑尺寸在焦點附近的變化比較大，不同的焦點位置將使用在材料表麵的激光功率密度變化很大，對切割會(hui) 產(chan) 生很大的影響。進行激光切割時，焦點位置位於(yu) 工件表麵或略低於(yu) 工件表麵，可以獲得最大的切割深度和較小的切割寬度。

當焦深聚焦深度大，光斑直徑增大，功率密度隨之減小。聚焦深度Δ可按下式估算：

式中 r——激光光束入射到聚焦透鏡表麵上的光斑半徑；

λ——激光波長；

f——聚焦鏡焦距。

有研究者曾探究過激光能量和切割移動速度這兩(liang) 個(ge) 工藝參數對極片質量的影響。當激光功率太低或者移動速度太快時，極片不能完全切開，而當功率太高或移動速度太低時，激光對材料作用區域變大，切縫尺寸更大。

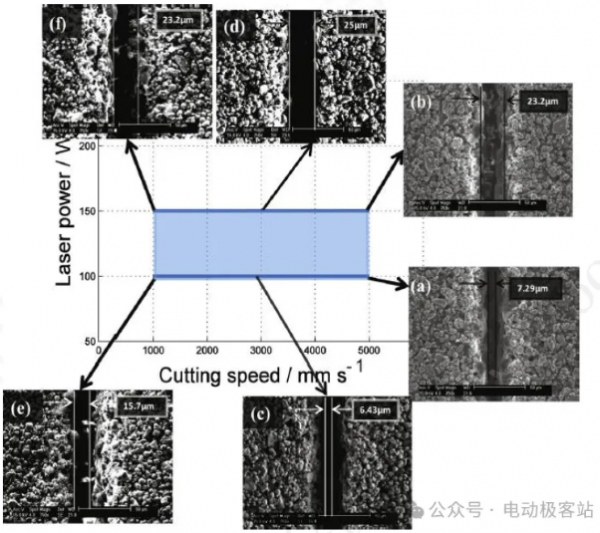

圖3 不同的激光切割工藝條件下單麵塗層負極極片的切邊形貌

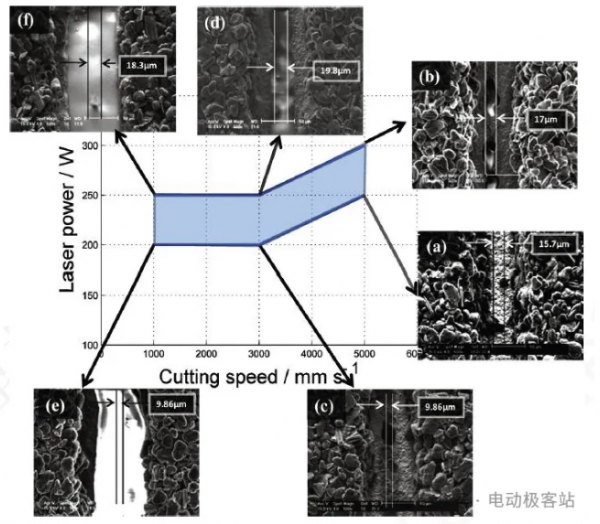

圖4 不同的激光切割工藝條件下單麵塗層正極極片的切邊形貌

由於(yu) 鋰離子電池極片是雙麵塗層+中間集流體(ti) 金屬層的結構，而且塗層與(yu) 金屬箔材之間性質差異大，對激光作用的響應也不相同。激光作用在負極石墨層或正極活物質層時，由於(yu) 它們(men) 具有很高的激光吸收率，導熱係數也很低，因此，塗層需要相對較低的熔化和汽化激光能量，而金屬集流體(ti) 對激光具有反射作用，並且熱傳(chuan) 導快，因此金屬層的熔化和汽化激光能量升高。

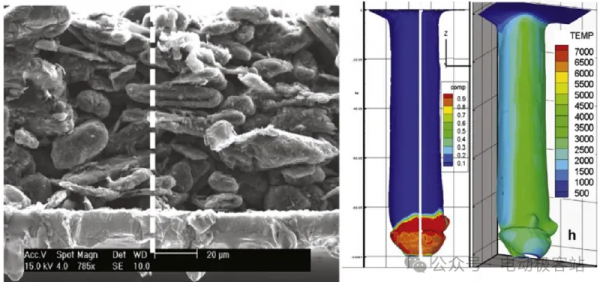

圖5 單麵塗層的負極在激光作用下極片厚度方向的銅成分和溫度分布

圖5是單麵塗層的負極在激光作用下極片厚度方向的銅成分和溫度分布，當激光作用在石墨層時，由於(yu) 材料的特性，石墨主要發生汽化，當激光侵入到金屬銅箔時，銅箔開始發生熔化，形成熔池。工藝參數不合適時，可能出現問題：（1）切邊塗層脫落，露出金屬箔材，如圖6左圖所示；（2）切邊周圍出現大量切屑異物。這些都會(hui) 導致電池出現性能下降、安全性品質問題，如圖6右圖所示。因此，當采用激光切割時，需要根據活物質材料和金屬箔材的特性，優(you) 化合適的工藝參數，才能既完全切割極片，又形成良好的切邊質量，不產(chan) 生金屬切屑雜質殘留。

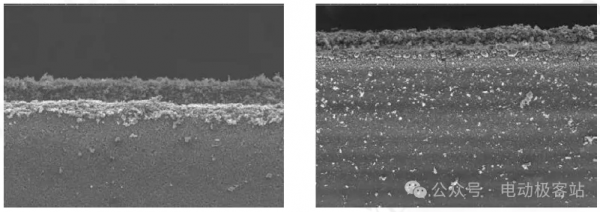

圖6 切邊問題：露金屬箔和切屑異物

激光模切提升方向：

1. 切割效率：將從(cong) 現有60～90m/min的水平繼續提升，預計在3年內(nei) 實現120～180m/min的水平。

2. 切割品質：目前三元正極材料的料區仍不能使用激光進行直接切割，未來通過新型激光器類型以及激光工藝的引入可以實現三元正極材料的激光切割。另外，熱影響區、毛刺、熔珠等切割品質不良可通過機械穩定性和激光工藝的改良進行提升。

3. 設備穩定性：一方麵是設備自身的穩定性，通過提升設備運行的稼動率水平，並且優(you) 化上下料輔助時間提升整機的OEE水平，同時提升設備的MTBF。另一方麵是產(chan) 品品質的一致性，提升產(chan) 品的CPK。

4. 智能化：實現單機智能化再到整線智能化。將在線檢測、PLC控製和上位機控製集成一體(ti) 化，實現單機智能化。再通過接入工廠信息化係統，基於(yu) 單機數據采集的優(you) 化，實現整線智能化水平。
