光模塊：AI算力時代的“高速橋梁”

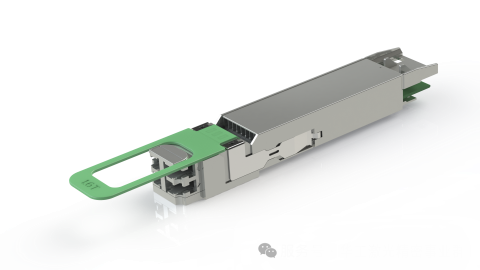

光模塊是光纖通信係統中實現“電-光-電轉換”的核心光電子器件。它主要由光發射器（激光器）、光接收器（光探測二極管）、功能電路（驅動芯片、前置放大器等）及光接口組成：發送端將電信號調製後驅動激光器發射光信號，接收端將光信號轉換為(wei) 電信號並放大輸出。
作為(wei) 光芯片、電芯片與(yu) 光器件的係統集成體(ti) ，光模塊承載著數據中心、互聯網雲(yun) 計算及5G通信等領域的高速信號傳(chuan) 輸任務。
當前，AI掀起的算力基礎設施建設正加速演進。高速光模塊作為(wei) 數據中心內(nei) 部與(yu) 互聯網絡的關(guan) 鍵部件，需求顯著增長：400G光模塊已廣泛應用；800G光模塊進入規模化商用階段，2025年全球出貨量預計達1800萬(wan) —2000萬(wan) 隻；1.6T光模塊已啟動量產(chan) 導入，預計2026年實現規模放量。端口速率從(cong) 400G向800G乃至1.6T的躍升、光學滲透率的持續提升以及單機光模塊數量的暴增，共同對光模塊製造工藝提出了前所未有的挑戰。
工藝痛點：自動化決(jue) 定量產(chan) 上限 光模塊製造的核心在於(yu) 封裝技術，其中COB（板上芯片）是當下高速光模塊的主流方案。COB是將裸芯片直接貼裝在PCB基板上，通過引線鍵合實現電氣連接，以獲得高集成度、小體(ti) 積、良好散熱及成本優(you) 勢。

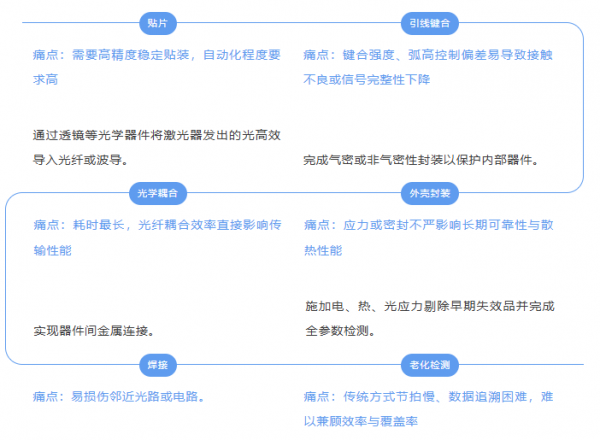

COB封裝關(guan) 鍵製程及痛點剖析 將芯片精密貼裝至PCB或陶瓷基板等載體(ti) 上。 利用金線或鋁線將芯片焊盤與(yu) 基板線路壓合連接。 傳(chuan) 統人工或半自動生產(chan) 方式在多品種、高精度、大批量需求麵前，已難以兼顧良率、效率與(yu) 可追溯性。

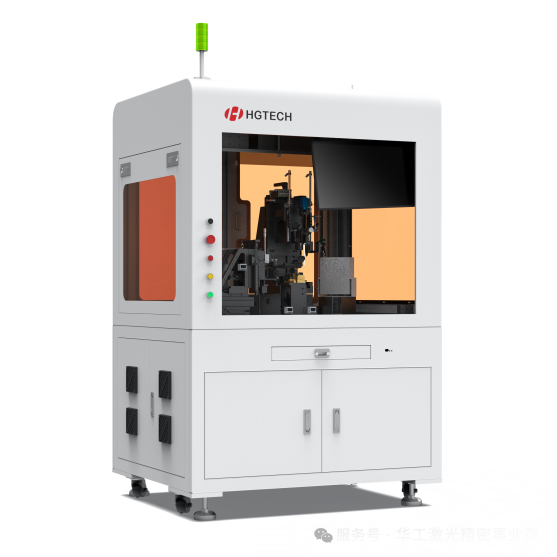

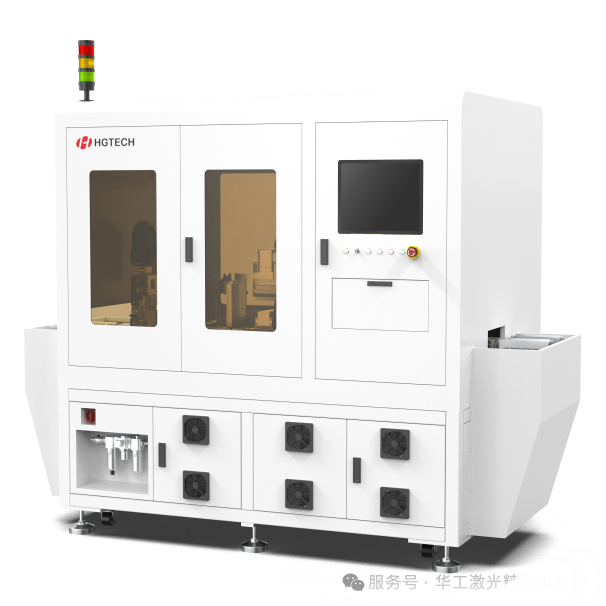

全工序方案：破解規模量產(chan) 難題 針對光模塊製造自動化痛點，華工激光基於(yu) 精密激光加工與(yu) 自動化技術的深度融合，推出光模塊智能製造整體(ti) 解決(jue) 方案，以四大產(chan) 品係列解決(jue) 從(cong) 耦合、組裝、檢測到整線集成的核心痛點： COB/COC-耦合方案 光模塊耦合智能裝備 矽光芯片雙Lens耦合智能裝備 適用於(yu) 光模塊耦合、FA/AWG耦合、雙lens耦合及高精高速固晶/共晶，實現微米級自動尋光、六軸精密對準與(yu) 多通道並行耦合，支持VCSEL、矽光芯片、EML等光路元件的高效耦合與(yu) 貼裝，，顯著提升耦合效率與(yu) 光路一致性。

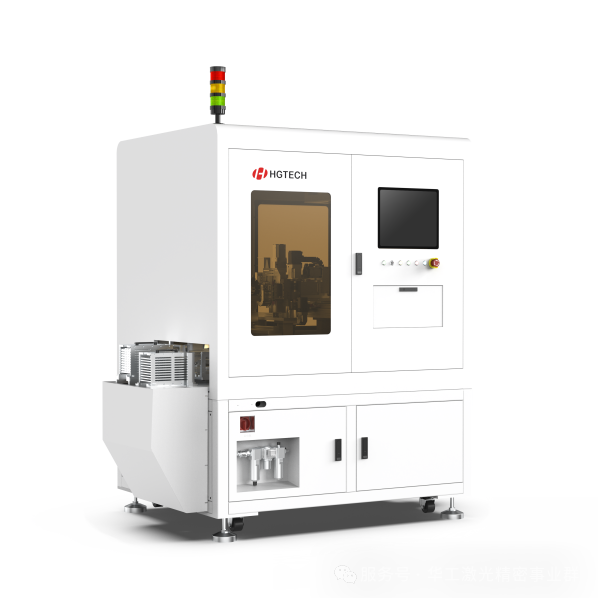

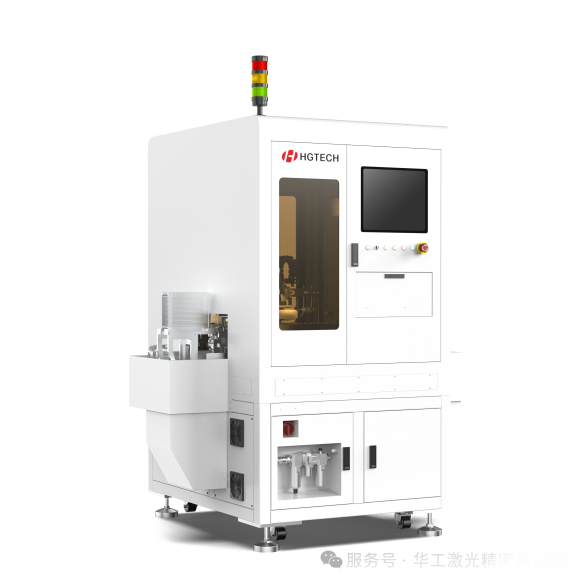

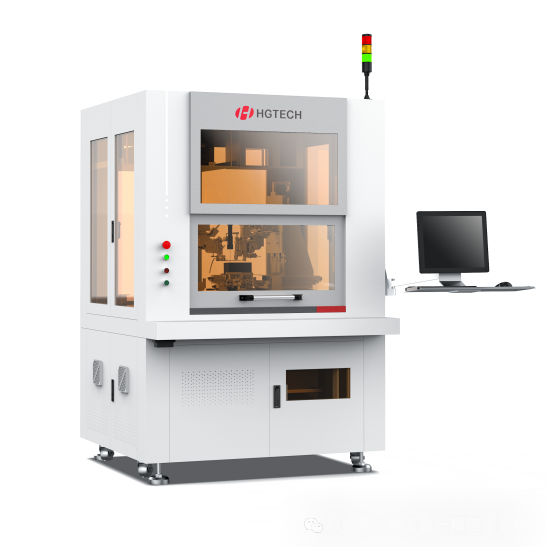

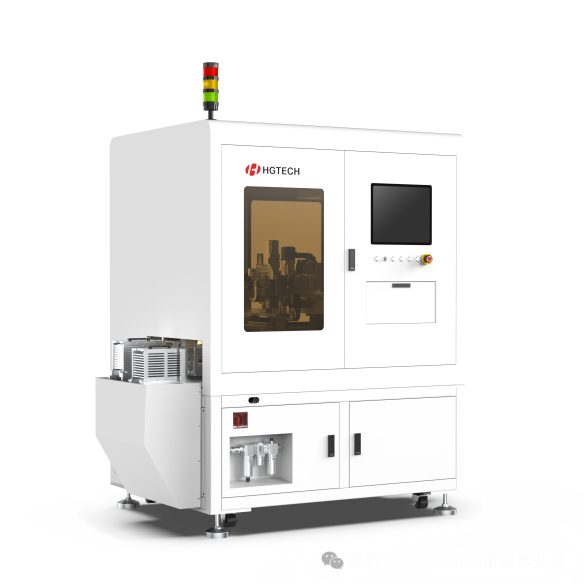

COB-組裝方案 TX跳線粘接點膠智能裝備 CuW基板自動組裝智能裝備 隔離器自動組裝智能裝備 覆蓋FAU自動組裝、Lens自動粘接、TX/RX跳線點膠、CuW基板組裝、隔離器組裝及防塵蓋組裝。替代人工操作，解決(jue) 裝配精度差、膠量不均、氣泡多、一致性低等痛點，保障粘接強度與(yu) 光學鏈路穩定性。

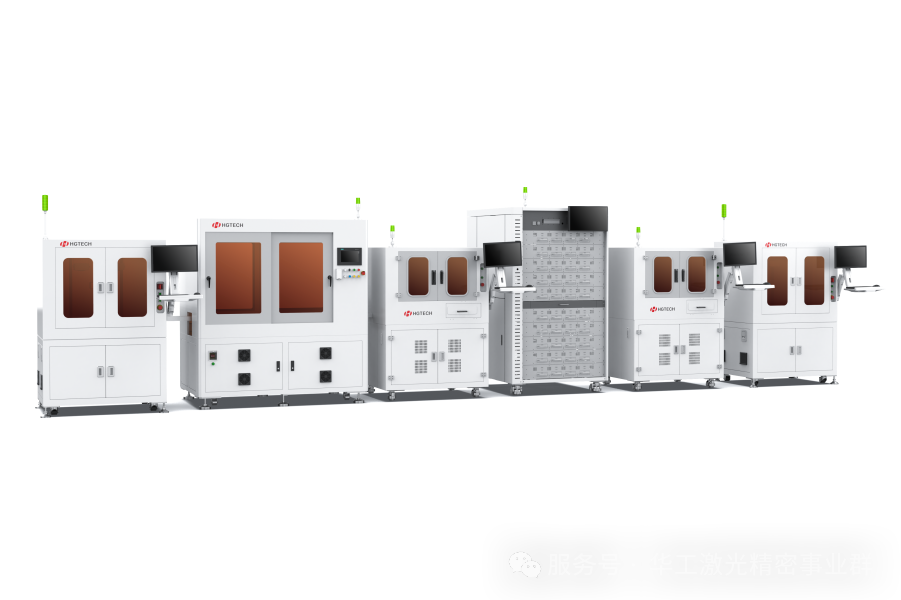

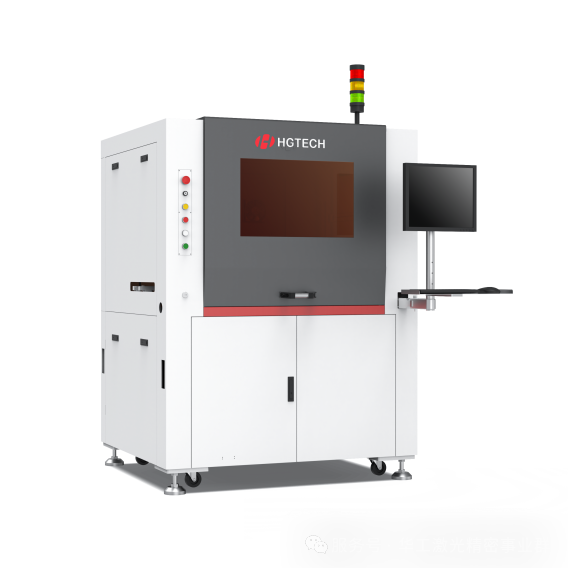

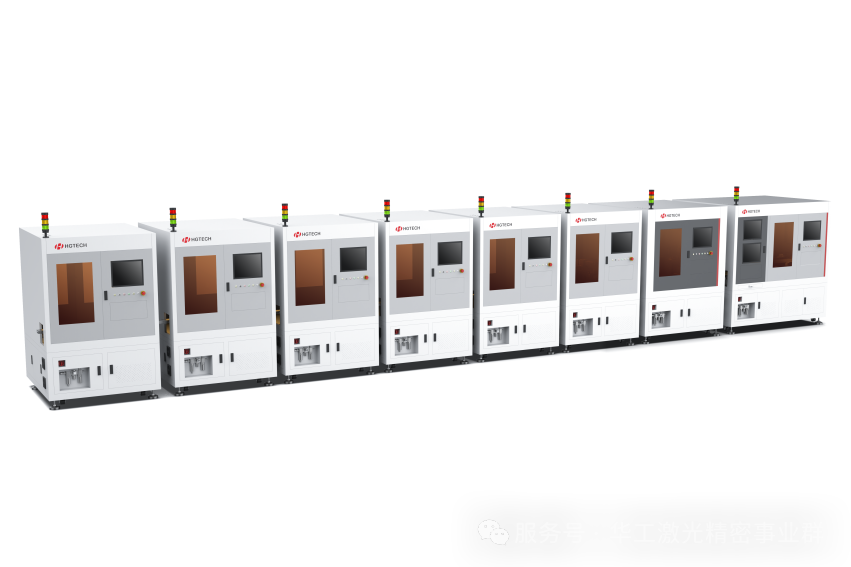

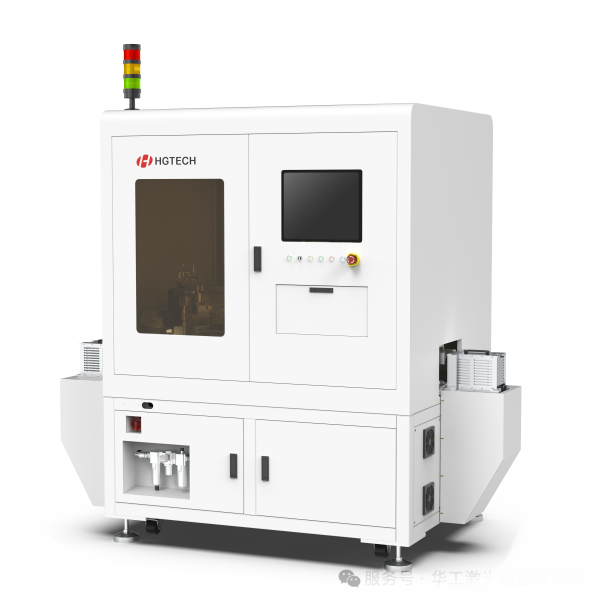

AOI檢測方案 PCB來料自動AOI檢測智能裝備 鍵合後自動AOI檢測智能裝備 貼片後自動AOI檢測智能裝備 覆蓋PCB來料、貼片後、鍵合後及模塊成品自動AOI檢測。實現從(cong) 物料到成品的全流程外觀與(yu) 三維尺寸檢測，2D/3D高分辨率成像，漏殺率≤0.2%，過殺率≤3%，檢測速度達350PCS/H，支持數據追溯與(yu) 質量閉環。 自動化智能產(chan) 線 COB封裝自動化生產(chan) 線 模塊組裝檢測自動化生產(chan) 線 COC裝料自動化生產(chan) 線 覆蓋COB封裝自動化生產(chan) 、模塊組裝檢測自動化生產(chan) 及COC裝料自動化生產(chan) 。實現上料至下包全流程智能生產(chan) ，整線產(chan) 能120-200PCS/H，良率99%，停機時間<2%，支持MES對接與(yu) 全程數據追溯，兼容多品種快換產(chan) 。
華工激光光模塊智能製造整體(ti) 解決(jue) 方案已實現從(cong) 物料上料至成品下包的全流程覆蓋，為(wei) 客戶在400G/800G/1.6T光模塊規模化生產(chan) 中，同步提升製備精度、生產(chan) 效率與(yu) 長期可靠性。

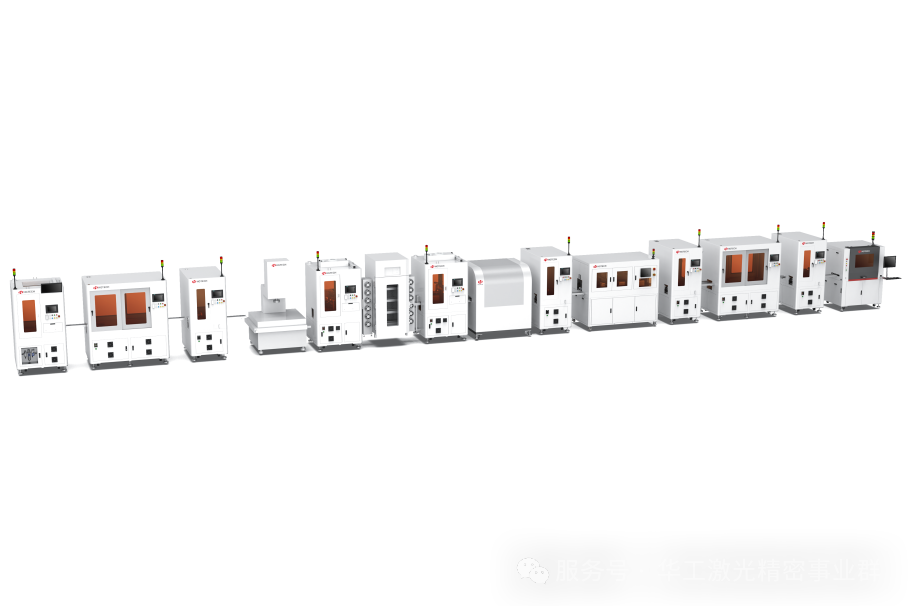

光模塊智能製造整體(ti) 解決(jue) 方案
AI與(yu) 算力網絡驅動高速光通信向更小尺寸、更高速率、更低功耗方向發展，華工激光將持續深耕光模塊智能製造領域，致力為(wei) 5G、數據中心及AI算力網絡建設提供堅實的技術與(yu) 裝備支撐，賦能全球數字基礎設施的升級與(yu) 創新。
