產(chan) 品簡介
ADT8933卡是基於(yu) PCI總線的高性能三軸伺服/步進+激光雕刻打標控製卡，一個(ge) 係統中可支持多達16塊控製卡，可控製48路伺服/步進電機，支持即插即用.
脈衝(chong) 輸出方式可用單脈衝(chong) （脈衝(chong) +方向）或雙脈衝(chong) （脈衝(chong) +脈衝(chong) ）方式，最大脈衝(chong) 頻率2MHz，采用先進技術，保證在輸出頻率很高的時候，頻率誤差小於(yu) 0.1%
支持任意2-3軸直線插補，最大插補速度1MHz
速度控製可用定速和梯形加減速
位置管理采用兩(liang) 個(ge) 加/減計數器，一個(ge) 用於(yu) 內(nei) 部管理驅動脈衝(chong) 輸出的邏輯位置計數器，一個(ge) 用於(yu) 接收外部的輸入，輸入信號是A/B相輸入的編碼器或光柵尺，作為(wei) 實際位置計數器
計數器位數高達32位，最大範圍–2,147,483,648~+2,147,483,647
提供一路PWM輸出和三路16位D/A輸出，可用於(yu) 激光強度控製
提供DOS、WINDOWS95/98/NT/2000/XP開發庫，可用VC++、VB、BC++、LabVIEW等進行軟件開發

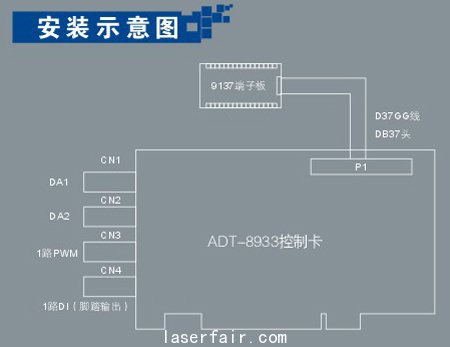

ADT-8933 PCI總線三軸運動控製卡訂購信息
型號	名稱	數量	型號	名稱	數量
ADT-8933	激光雕刻打標控製卡	1塊	ADT-9137	ADT-9137端子板	1塊
	配套光盤	1張	ADT-D37GG	ADT-D37GG端子板	1塊
	說明書(shu)	1本	ADT-DB37	37針電纜線	1條

主要性能
32位PCI總線，即插即用
所有輸入、輸出均采用光耦隔離,抗幹擾性強
3軸伺服/步進電機控製，既可獨立控製，又可聯動和插補控製
脈衝(chong) 輸出的頻率誤差小於(yu) 0.1%
最大脈衝(chong) 輸出頻率為(wei) 2MHz
脈衝(chong) 輸出可用單脈衝(chong) （脈衝(chong) +方向）或雙脈衝(chong) （脈衝(chong) +脈衝(chong) ）方式
一路編碼器反饋輸入，32位計數，最大計數範圍 -2,147,483,648~+2,147,483,647
梯形加/減速
2-3軸直線插補
最大插補速度1MHz
運動中可以實時讀出邏輯位置、實際位置、驅動速度
10路數字輸入，5路數字輸出
支持在一個(ge) 係統中使用多達16個(ge) 控製卡
支持DOS、WINDOWS95/98/NT/2000/XP等操作係統

ADT-8933 PCI總線三軸運動控製卡應用環境
操作溫度	0 ~ 60 ℃
儲(chu) 存溫度	-20 ~ 80 ℃
濕度	5 ~ 95% 無凝結

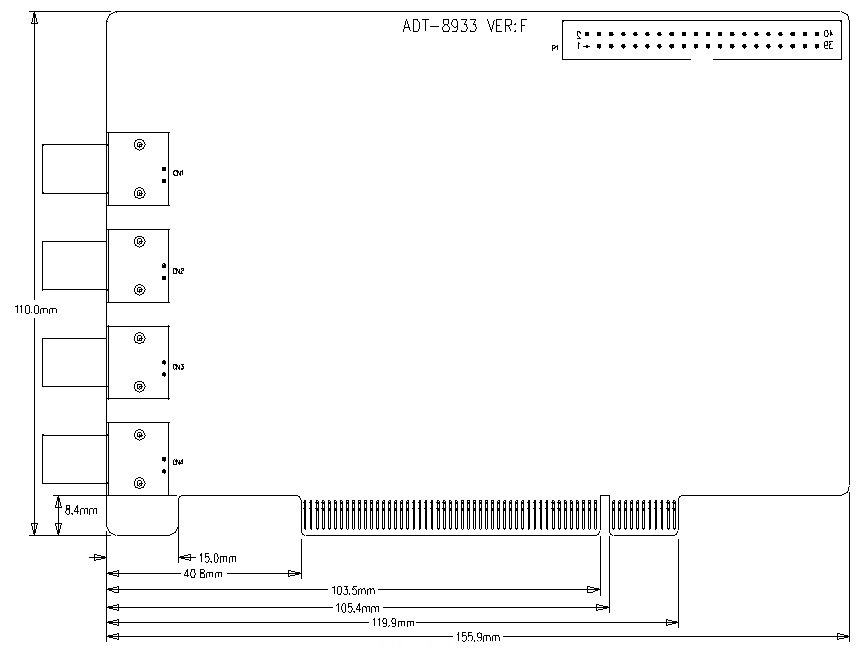

尺寸	156 × 110 mm

尺寸：156×110mm

暫無資料。

應用範圍
激光雕刻係統
激光打標係統
基於(yu) PC的三軸數控係統
