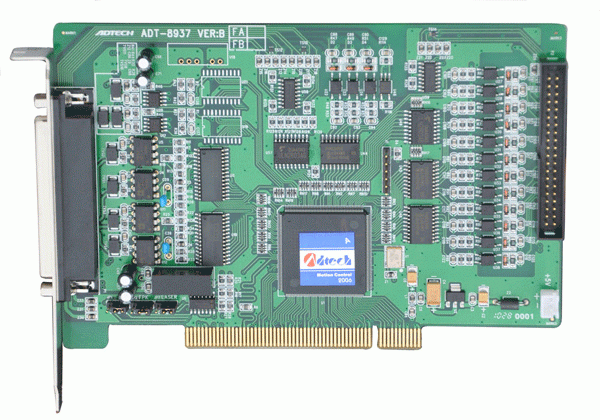

ADT-8937 激光打標運動控製卡

一.選型指南   ADT-8937 激光打標控製卡 二.產(chan) 品配置 名稱 型號 數量 描述 接線板 ADT-9137 1   數據線 ADT-D37GG 1   ADT-DB37 1   說明書(shu)   1     1.三軸電機控製，32位PCI總線，即插即用； 2.產(chan) 品工作直接使用主板提供的5V 電源，板卡上的數字輸入輸出信號采用外部電源； 3.提供4 路模擬信號，其中兩(liang) 路專(zhuan) 用於(yu) 振鏡控製，兩(liang) 路擴展軸控製信號，可用於(yu) 激光功率控製； 4.1路控製激光的開關(guan) 信號，1路首脈衝(chong) 抑製信號，1路ＰＷＭ信號； 5.9路通用數字輸出信號，22路數字輸入信號； 6.支持DOS、WINDOWS95/98/NT/2000/XP等操作係統，提供DOS、WINDOWS95/98/NT/2000/XP/WINCE開發庫，可用VC++、VB、BC++、LabVIEW、Delphi、C++Builder等進行軟件開發。 A係統功能（無） B工業(ye) 計算機 （無） C人機界麵（無） D運動控製（無） E基本參數 開關(guan) 量輸入： 通道：22（包含擴展），全部光耦隔離。 輸入電壓：4.5-5.5V 高電平>3.0V 低電平<0.7V 隔離電壓：2500V DC 光耦輸入延時時間 不大於(yu) 0.1mS 脈衝(chong) 輸出： 通道：3軸脈衝(chong) ，3軸方向 最高脈衝(chong) 頻率：1MHz 輸出類型：5V差動輸出 輸出方式：脈衝(chong) +方向 或 脈衝(chong) +脈衝(chong) 開關(guan) 量輸出： 輸出通道：9路全部光耦隔離。 輸出類型：NPN集電極開路5-24VDC，額定電流50mA單路最大電流可達100mA 應用環境 電源要求：DC5V（有主板PCI插槽提供）; 功 耗：空載功耗<5W 工作溫度：-10℃¬—50℃ 儲(chu) 存溫度：-20℃¬—80℃ 工作濕度：20％¬—95% 儲(chu) 存濕度：0%¬—95%   應用案例 激光打標機
