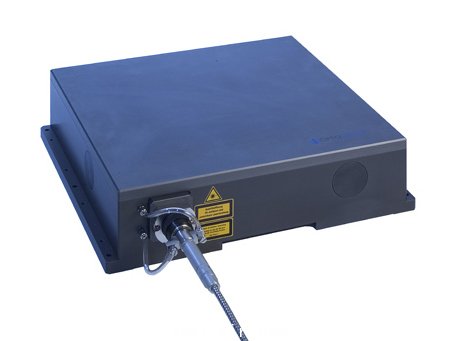

OPTOTOOLS™ OEM工業(ye) 光纖耦合半導體(ti) 激光器模塊

nLIGHT的Optotools™ OEM工業(ye) 光纖耦合半導體(ti) 激光器，用於(yu) 滿足苛刻工業(ye) 環境和應用的需求。高亮度模塊的光束質量可以媲美燈泵YAG激光器，同時具有更高的可靠性和更緊湊的結構，被動冷卻和更高的效率使得安裝和運行成本更低。

這類模塊功率高達600 W，輸出光纖芯徑為(wei) 300 µm，數值孔徑為(wei) 0.2NA。

連續輸出功率高達600 W ± 30 mm mrad光束質量 內(nei) 置反饋詳細狀態的控製電路指示光可選 可選擇適合行業(ye) 標準工業(ye) 光纖的光纖接收器 兼容通用加工頭 極好的光束質量 - 媲美燈泵YAG激光器 高功率高效率 超標準的可靠性 工業(ye) 應用的合理設計lications 被動冷卻技術－無需去離子 (DI) 易於(yu) 係統集成和免維護運行 塑料焊接 軟焊 金屬焊接 熔覆和塗覆 材料加熱 激光硬化 混合應用

產(chan) 品參數指標

機械圖紙

DL-OEM-0100-030-W-M DL-OEM-0200-030-W-M DL-OEM-0300-030-W-M 光學性能 功率 W 100 200 300 短期穩定性 (開/關(guan) , < 10 sec) % < 5 < 5 < 5 大於(yu) 24小時的穩定性  (同一工作溫度) % ± 1 ± 1 ± 1 波長 nm 980 980 980 波長偏差 nm ± 5 ± 5 ± 5           指示激光 (可選) 波長 nm 635 635 635 功率 mW < 1 < 1 < 1           光纖性能 光纖連接器   SMA 905/4 mm/LLK-LP SMA 905/4 mm/LLK-LP SMA 905/4 mm/LLK-LP 光纖長度 m 5 5 5 數值孔徑#p#分頁標題#e#1 NA 0.2 0.2 0.2 纖芯直徑 μm 300 300 300           電學性能 工作電壓 (最大值) V 28 56 84 工作電流(最大值) A 8 8 8 轉換效率 (典型值) % > 40 > 40 > 40 閾值電流 (典型值) A 1 1 1           熱學性能 – 非冷凝環境2 存儲(chu) 溫度 °C -20 - 50 -20 - 50 -20 - 50 工作濕度 % 5 - 95 5 - 95 5 - 95 冷卻功率(最大值) W 150 300 400 冷卻水溫 °C 20 20 20 溫度穩定性 °C ± 0.2 ± 0.2 ± 0.2 壓力差 ΔP (最大值) psi 14.5 14.5 14.5 流速 (最小值) ltr/min 0.5 1 1.5 外部冷卻器粒子過濾器尺寸 μm 100 100 100 水質 純淨水– 建議蒸餾水           機械性能 尺寸 (w x h x d) mm3 待定 重量 kg 待定           通信接口 DB9   RS232 DB44   模擬/數字接口    DL-OEM-0400-030-W-M DL-OEM-0500-030-W-M DL-OEM-0600-030-W-M 光學性能 功率 W 400 500 600 短期穩定性 (開/關, < 10 sec) % < 5 < 5 < 5 大於24小時穩定性  (同一工作溫度) % ± 1 ± 1 ± 1 波長 nm 980 980 980 波長偏差 nm ± 5 ± 5 ± 5           指示激光 (可選) 波長 nm 635 635 635 功率 mW < 1 < 1 < 1           光纖性能 光纖連接器   LLK-LP LLK-HP LLK-HP 光纖長度 m 5 5 5 數值孔徑#p#分頁標題#e#1 NA 0.2 0.2 0.2 光纖芯徑 μm 300 300 300           電學性能 工作電壓(最大值) V 112 140 168 工作電流(最大值) A 8 8 8 轉換效率 (典型值) % > 40 > 40 > 40 閾值電流 (典型值) A 1 1 1           熱學性能 – 非冷凝環境2 存儲溫度 °C -20 - 50 -20 - 50 -20 - 50 工作濕度 % 5 - 95 5 - 95 5 - 95 冷卻功率(最大值) W 550 700 800 冷卻水溫 °C 20 20 20 溫度穩定性 °C ± 0.2 ± 0.2 ± 0.2 壓力差 ΔP (最大值) psi 14.5 14.5 14.5 流速(最小值) ltr/min 2.0 2.5 3.0 外部冷卻器粒子過濾器尺寸 μm 100 100 100 水質 純淨水－建議蒸餾水           機械性能 尺寸 (w x h x d) mm3 待定 重量 kg 待定           通信接口 DB9   RS232 DB44   模擬/數字接口 #p#分頁標題#e#1 數值孔徑 (NA) 指包圍90％光纖輸出功率角的半角的正弦值。 2 存儲和工作時需要低於結露點的非冷凝環境。
