屑器




磁性輥式排屑機
　　 磁性輥式排屑機是利用磁輥的轉動，將切屑逐級在每個(ge) 磁輥間傳(chuan) 遞，以達到輸送切屑的目的。
　　 該機是在磁性排屑器的基礎上研製的。它彌補了磁性排屑機在某些使用方麵性能和結構上的不足。適用於(yu) 濕式加工中粉狀切屑的輸送，更適用於(yu) 切屑和切削液中含有較多油汙狀態下的排屑。

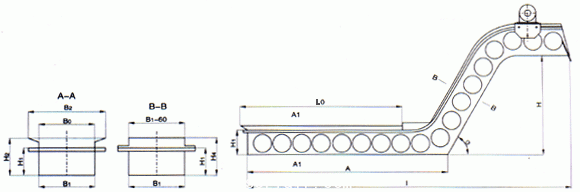

工程圖

型號 100 130 160 190 220 250 280 310
B0 100 130 160 190 220 250 280 310
B2 220 250 280 310 340 370 400 430
用
戶
確
定

　

 H1 ≥110
H4 H2=H1+(30-80)
H ≤3000
L ≤3000
L0 L0=A-(150-250)
A ≤300
∝ ≤90°
排屑量 用BO=250鑄鐵碎屑進行測試，排屑量為120-180kg/h.BO其它係列及不同切屑種類可按上述指標進行推算。
　
