產(chan) 品介紹

產(chan) 品特點
* Pc104總線，可靠性高
* 4軸，電機點位運動控製
* 最大輸出脈衝(chong) 頻率400KHz
* 軟件實現多軸直線插補和2軸圓弧插補
* 可選擇梯形或S形速度曲線
* 運動中可實時變速
* 多軸同時啟停
* 16位通用數字輸入口，光電隔離
* 12位通用數字輸出口，光電隔離
* 一塊CPU卡上可同時使用8塊運動控製卡，最多32軸

產(chan) 品概述
      DMC4420運動控製卡是一款價(jia) 格便宜、編程簡易的PC104總線4軸運動控製卡，其集成度高，可靠性強，非常適合於(yu) 嵌入式運動控製係統的使用。DMC4420最多可控製4軸，每軸位置指令脈衝(chong) 頻率可達400KHz，可用單路脈衝(chong) （脈衝(chong) /方向）或雙路脈衝(chong) （正脈衝(chong) /負脈衝(chong) ）方式輸出，可以是差分式或單端式接口，適合於(yu) 控製各種電機。DMC4420主要用於(yu) 多軸點位運動控製，也可用軟件實現多軸直線插補、2軸圓弧插補等功能。DMC4420卡有16路通用數字輸入端口，12路通用數字輸出端口。所有I/O信號都為(wei) 光電隔離。

主要應用領域
電子產(chan) 品裝配、測量設備
半導體(ti) 、LCD生產(chan) 設備
激光加工設備
機器視覺及自動檢測設備
生物、醫學自動采樣、處理設備
特殊數控機床
高級遊戲控製

運動控製指標

運動控製I/O接口信號

通用數字I/O

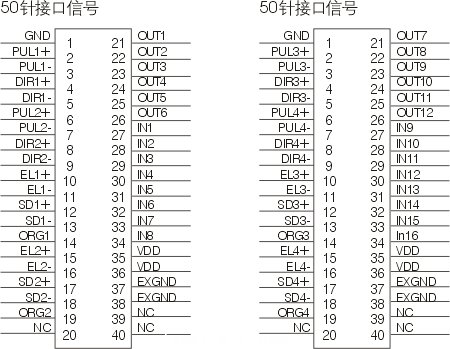

接口插座定義(yi)

軟件支持
Windows 平台
驅動軟件、函數庫支持Windows XP/2K/NT/98/WinCE
推薦使用VB/VC++/CB編程工具
MOTION4000演示軟件
MOTION4000演示軟件可幫助客戶調試運動函數、檢測硬件係統

訂貨信息
