本方案是為(wei) 某水利水電單位，要求測量管道部件內(nei) 徑，設計方案基於(yu) 光電測量檢測技術。

一．測量原理

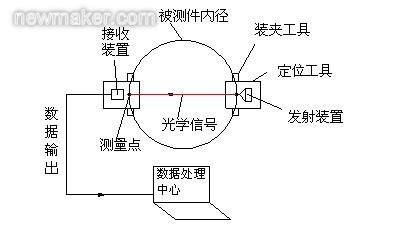

1. 激光測量距離的測量示意簡圖：


2.組成部件:

1、定位裝置,包括裝夾工具和定位工具
2、光學發射裝置
3、接收裝置
4、軟件
5、電源等輔助裝置

3.原理:

通過定位裝置準確定位被測工件，使光學測量裝置可以準確無誤的找到被測件的半徑位置。由光學發射裝置發射一定的光源信號（根據光學基本原理可知，光源信號在碰觸到障礙物時，會(hui) 產(chan) 生一定的反射、折射，接受裝置接收到反射回來的光源信號，並把它變成相應的數字模擬信號輸出），光源信號在接觸到工件的檢測部位（測量點）時，光源信號在測量點的左右兩(liang) 邊會(hui) 產(chan) 生不一樣的反射、折射，接收裝置內(nei) 有專(zhuan) 用軟件，解讀接收裝置發出的信號；記錄測量時光學發射裝置與(yu) 接收裝置的位移，通過一定量的計算分析得到被測件的直徑值，輸出測量管道部件內(nei) 徑尺寸。

二．應用領域

各種管類內(nei) 徑測量，深孔類尺寸測量，零部件在線檢測，非接觸測量，快速在線測量等等。
