係統概述

隨著IT產(chan) 業(ye) 和半導體(ti) 行業(ye) 的發展，集成電路市場呈現穩定增長趨勢。LED產(chan) 業(ye) 的蓬勃發展對LED生產(chan) 設備的要求也越來越高，固晶機等半導體(ti) 設備在市場上的需求越來越大，與(yu) 此同時，IPC技術的快速發展為(wei) 滿足以上需求提供了保證。因此，具有高可靠更穩定性的特種計算機控製、處理和機器視覺等先進技術被廣泛應用在固晶機行業(ye) ，極大提高了LED固晶機的自動化程度，使設備在精度、速度、人機交互性等方麵更加優(you) 化。

深圳很多LED自動化設備提供商長期致力於(yu) 電子元器件設備的研發、生產(chan) 、銷售及服務，在LED固晶機設備製造上實力雄厚，在選用固晶機的中樞計算機控製係統時，與(yu) 華北工控達成友好合作，華北工控4U整機被LED固晶機係統集成商選用作為(wei) 控製主機，客戶反映應用效果良好。下麵詳細介紹華北工控4U整機在LED固晶機中的應用方案。

係統原理

LED固晶機是一種將LED晶片從(cong) 晶片盤吸取後貼裝到PCB（印刷線路板）上，實現LED晶片的自動健合和缺陷晶片檢測功能的自動化設備，可滿足大多數LED生產(chan) 線的需求，適於(yu) 各種高品質、高亮度LED（紅色、綠色、白色、黃色等）的生產(chan) ，部分可適用於(yu) 三極管、半導體(ti) 分立器件、DIP和SOP等產(chan) 品的生產(chan) ，適用範圍廣，通用性強。

LED固晶機係統結構主要包括運動控製模塊、氣動部分、機器視覺部分和運動執行機構模塊，通過PCI總線接口實現與(yu) 特種計算機控製中心的數據通信。

工作原理：由上料機構把PCB板傳(chuan) 送到工作台卡具上的工作位置，先由點膠機構將PCB需要鍵合晶片的位置點膠，然後鍵合臂從(cong) 原點位置運動到吸取晶片位置，晶片放置在薄膜支撐的擴張器晶片盤上，鍵合臂到位後吸嘴向下運動，頂針向上運動頂起晶片，在拾取晶片後鍵合臂返回原點位置(漏晶檢測位置)，鍵合臂再從(cong) 原點位置運動到鍵合位置，吸嘴向下鍵合晶片後鍵合臂再次返回原點位置，這樣就是一個(ge) 完整的鍵合過程。當一個(ge) 節拍運行完成後，由機器視覺檢測得到晶片下一個(ge) 位置的數據，並把數據傳(chuan) 送給晶片盤電機，讓電機走完相應的距離後使下一個(ge) 晶片移動到對準的拾取晶片位置。PCB板的點膠鍵合位置也是同樣的過程，直到PCB板上所有的點膠位置都鍵合好晶片，再由傳(chuan) 送機構把PCB板從(cong) 工作台移走，並裝上新的PCB板開始新的工作循環。

係統優(you) 勢

LED固晶機係統的運動控製部分由伺服電機和步進電機實現，其中的各個(ge) 電機運動都是由行業(ye) 專(zhuan) 用計算機和運動控製卡來控製，行業(ye) 專(zhuan) 用計算機是LED固晶機控製係統的核心部分，主要負責人機交互界麵管理和控製係統實時監控工作，發布運動指令，有效處理控製卡采集傳(chuan) 輸的信息，使各個(ge) 環節實現預期運動，確保機械位置精度檢測和操作安全。

在Windows平台的行業(ye) 專(zhuan) 用計算機控製下，LED固晶機係統可以充分利用硬件資源，大大加快了數據處理速度，提高了係統運行效率。

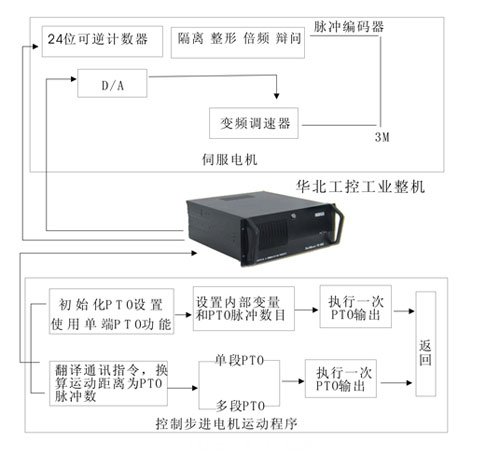

係統框圖

係統配置

工業(ye) 機箱： 4U 弧門工業(ye) 機箱

◆ 4U、19英寸可上架，歐美風格，符合EIARS-310C 標準
◆ 最多可安裝5個(ge) 3.5"驅動器
◆ 前麵板帶鎖，防止誤操作，前端2個(ge) USB接口
◆ 前麵板提供電源以及硬盤指示燈
◆ 特殊的弧形壓梁設計，弧形壓條高度可調

全長工業(ye) CPU卡

◆支持超線程技術的Socket 478接口，全係列IntelPentium 4處理器
◆采用Intel 865GV+ICH5芯片組
◆2條184Pin DDR DIMM插槽，支持雙通道，DDR 266/333/400MHz，最大可達2GB
◆北橋集成顯卡，最大動態共享96MB係統內(nei) 存為(wei) 顯存
◆AC’97 CODEC，提供 Speak out，Line-IN，MIC-IN，CD-IN功能
◆RTL8100C 控製器，1個(ge) 10/100Mbps RJ45接口
◆ LAN/2IDE/2SATA/4USB/LPT/2COM/ FDD

工業(ye) 底板：PBP-15P12
電源：PW-300硬盤：80G

係統評價(jia) ：

華北工控該係統被係統集成商采納，在LED自動化設備中已得到廣泛應用。而且獲得很高的評價(jia) 。上述應用案例隻是華北工控多年來在LED自動化設備應用中的部分成功案例，多年來華北工控在自動化控製、機器視覺、數控機床設計上積累了諸多經驗和成功案例，華北工控將不懈努力，為(wei) 大家提供高性價(jia) 比的產(chan) 品和技術服務。
