華北工控新推出一款EPIC架構的嵌入式主板EMB-4670，該主板基於(yu) Intel® TunnelCreek +TopCliff芯片組，板載Intel®  TunnelCreek E6xx(可選E620/E640/E660/E680)處理器及1GB DDRⅡ內(nei) 存，功耗低，性能好。主板尺寸僅(jin) 為(wei) 115mm×165mm，結構小巧緊湊， I/O靈活，可廣泛應用於(yu) 高校教學、媒體(ti) 播放、數字標牌、工業(ye) 自動化、交通、信息係統、金融設備、自動售票係統、汽車、數字控製、交互式客戶端、軍(jun) 工和各種終端機市場等行業(ye) 。

小尺寸，高性能

　　EMB-4670主板采用了Intel® TunnelCreek E6xx(可選E620/E640/E660/E680)集成處理器，一個(ge) 封裝內(nei) 包含了一個(ge) 45nm 英特爾淩動處理器核心 (512K 二級緩存、24K 數據和 32K 指令一級緩存)、3D 圖形和視頻編碼/解碼，以及內(nei) 存和顯示控製器，節省了主板的使用麵積；板載1GB DDRⅡ內(nei) 存，功耗低，性能高，能夠滿足各種對空間麵積、功耗和性能要求高的工業(ye) 級應用環境。

獨立雙顯；支持2D/3D圖形功能

　　主板處理器內(nei) 部集成英特爾® 圖形媒體(ti) 加速器 (GMA)600圖形引擎, 最高可提供400 MHz 的圖形核心頻率，支持功耗優(you) 化的 2D/3D 圖形功能，支持硬件加速的 HD 視頻解碼 (MPEG4 part 2、H.264、WMV和VC1) 和編碼 (MPEG4 part 2、H.264)。主板自帶1個(ge) LVDS和1個(ge) VGA接口，可支持獨立雙顯功能。

I/O靈活，兼容性好

　　英特爾®淩動™處理器 E6xx 係列提供前所未有的 I/O 靈活性，拋棄使用專(zhuan) 有接口(如 FSB 和 DMI)，轉而使用開放式PCI-Express* 標準的處理器至芯片組接口。基於(yu) 該平台的EMB-4670主板在I/O方麵支持6個(ge) 串口，4個(ge) USB2.0， 1個(ge) CAN，1個(ge) PC/104，1個(ge) PCIe x1擴展接口，支持8路 GPIO和2個(ge) 千兆以太網接口，接口豐(feng) 富，兼容性好，其靈活的接口擴展及強大的網絡通訊功能，能夠滿足客戶開發設計嵌入式產(chan) 品過程中的I/O需求。

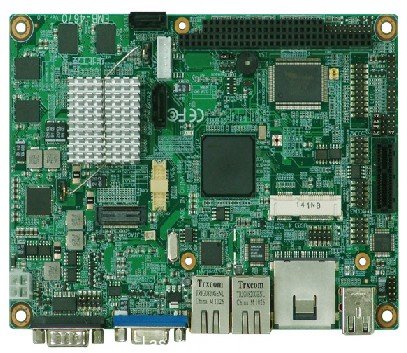

EMB-4670 正麵圖

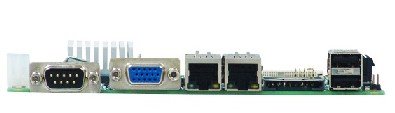

EMB-4670 接口圖

產(chan) 品特性：

◆采用TunnelCreek+TopCliff 芯片組，板載Intel® Atom E6xx(可選E620/E640/E660/E680)處理器
◆LVDS和VGA雙重顯示接口,支持獨立雙顯示功能
◆支持Mini-PCIe SSD、SATA和SD卡存儲(chu) 方式
◆支持2個(ge) 千兆以太網接口
◆提供1個(ge) PCIe x1插槽，1個(ge) PC-104插槽,6串口1CAN口和4個(ge) USB2.0接口和Audio
