O 引言

本設計要求對某火炮的水平和高低角進行控製，達到快速位置伺服係統的要求。而這個(ge) 火炮角度控製係統首先要求有快速性，它的反應時間大於(yu) 或等於(yu) 12°／s；角度轉動控製精度小於(yu) 或等於(yu) 1’，水平角轉動範圍從(cong) 一120°～+120°，高低角轉動範圍從(cong) 0°～+85°；最後係統要有很好的穩定性和動態性能。

由於(yu) 位置伺服係統一般是以足夠的位置控製精度、位置跟蹤精度和足夠快的跟蹤速度作為(wei) 它的主要控製目標，係統運行時要求能以一定的精度隨時跟蹤指令的變化。所以對於(yu) 這種快速位置伺服係統，要求整個(ge) 係統各部分配合良好，其中的關(guan) 鍵是控製器的選擇，綜合考慮高精度、抗幹擾能力、靈活性、可靠性、實時性、性價(jia) 比等各因素的情況下。選擇了Frees—cale公司的MC9Sl2DGl28B作為(wei) 控製器。MC9Sl2DGl28B芯片是一款16位的單片機，功能強大，性能優(you) 越。本文采用該型號的單片機保證了所設計係統的穩定可靠。

1 係統控製方案

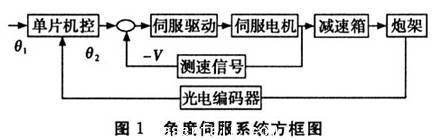

由於(yu) 設計的角度伺服係統的負載比較大，而且相對於(yu) 工業(ye) 控製要求而言係統精度和快速性要求高，所以整個(ge) 係統采用混合閉環的控製結構，所謂混合閉環的控製結構，就是係統內(nei) 同時存在半閉環和閉環。半閉環起到控製作用，而全閉環隻用於(yu) 穩態誤差補償(chang) ，兩(liang) 者相結合可獲得較高的位置控製精度和跟蹤速度。包括：MJX40—14型光電編碼器、90LCX一3直流伺服電機、12A8型PWM直流伺服電機驅動器、單片機控製係統。單片機控製係統由MC9Sl2DGl28B單片機實現，使用Code Warrior for HCl2 V4．6編譯器，采用C語言編程。由於(yu) 水平角和高低角的控製是一樣的，而且共用一個(ge) 單片機，以角度控製方框圖(圖1)來說明。



如圖1所示，係統的任務是使光電編碼器測得的炮架轉動角度θ2與(yu) 給出的指令θ1相等。當θ1≠θ2時，θ1一θ2的偏差信號在單片機裏進行處理，放大後輸入到PWM直流伺服電機驅動器，由PWM驅動器驅動直流伺服電機，伺服電機帶動減速器，驅動炮架向著減少偏差的方向移動，直到θ1=θ2，電機停止轉動，達到目標。同時，炮架要準確的跟蹤目標，必須減少在跟蹤過程中可能出現的速度變化(如風速等原因)，因為(wei) 直流伺服電機本身帶有測速機端，可以把速度反饋信號進行負反饋輸入到PWM伺服電機驅動器，這樣使轉動機械的轉速度變化很小，起著穩速的作用。

2 硬件係統設計

2．1 總體(ti) 設計

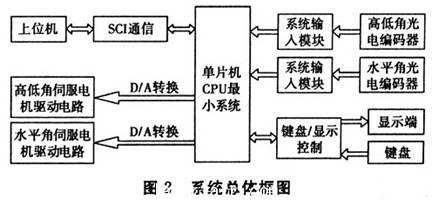

整個(ge) 硬件係統采用模塊化思想設計，硬件係統框圖如圖2所示，分為(wei) 單片機CPU最小係統、鍵盤／顯示控製模塊、直流伺服電機驅動電路、係統輸入模塊、光電編碼器等。設計時，各個(ge) 模塊可相對獨立設計調試，最後集成為(wei) 整個(ge) 係統。



2．2 模塊結構和功能簡要說明

CPU最小係統：係統的主控模塊，用以控製和協調其它模塊工作。

鍵盤／顯示控製：由鍵盤及LED管理芯片CH451控製。係統輸入模塊：用通用8155芯片做數據采集，獲取光電編碼器所測得的火炮當前角度(位置)值，並傳(chuan) 給主控芯片。伺服電機驅動電路：用帶有緩衝(chong) 基準輸入的雙路12位電壓輸出數字一模擬轉換器(TLC5618)作為(wei) 單片機的一個(ge) 外圍的D／A接口；當係統把偏差值算好後，利用PID算法得出的數據量輸出到兩(liang) 路TLC5618，再通過驅動器去驅動水平和高低角的伺服電機，精確控製火炮的高低角和水平角位置和速度。

SCI通信：通過串行通信模塊。係統可以與(yu) 上位機連接，方便對係統軟件的更新和升級，且可通過上位機進行控製角度控製，監視單片機的輸入與(yu) 輸出。光電編碼器：用於(yu) 得到炮架的轉動角度。

2．3 主要模塊設計

2．3．1 單片機CPU最小係統

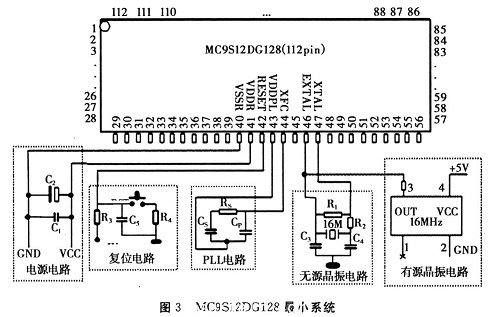

HCSl2係列MCU的硬件結構中僅(jin) 有一個(ge) MCU(微控製器)是無法工作的，它必須結合其它相應的外圍電路(即MCU支撐電路)，才能構成一個(ge) 最小係統。HCSl2係列MCU的最小係統一般包括電源電路、時鍾電路、複位電路、BDM調試頭電路，MC9Sl2DGl28芯片最小係統支撐電路示意圖如圖3所示。其中各個(ge) 部分功能如下：

(1)電源電路主要給MCU提供+5V，+12V和+3．3V電源。

(2)時鍾電路給MCU提供一個(ge) 外接的石英晶振。

(3)複位電路主要完成係統上電複位和係統在運行時用戶按鍵複位。

(4)BDM接口電路主要完成與(yu) BDM調試工具相連，向MC9S12單片機寫(xie) 入和調試程序。



2．3．2 鍵盤／顯示控製電路

鍵盤控製模塊采用鍵盤及LED管理芯片CH451。CH45l是一個(ge) 整合了數碼管顯示驅動和鍵盤掃描控製以μP監控的多功能外圍芯片。CH451內(nei) 置RC振蕩電路，可以動態驅動8位數碼管或者64位LED，具有BCD譯碼、閃爍、移位等功能；同時還可以進行64鍵的鍵盤掃描；CH451通過可以級聯的串行接口與(yu) 單片機等交換數據；並且提供上電複位和看門狗等監控功能。該芯片支持SPI同步串行通訊方式，可以與(yu) MC9S12DGl28B單片機的SPI通訊口進行告訴數據通訊，控製方便。鍵盤采用4×4矩陣式鍵盤，係統共使用16個(ge) 按鍵。顯示數據用數碼管，由鍵盤輸入火炮要旋轉的水平和高低角度值，並顯示出來，係統第一次采集來的角度值也是通過它顯示的。

2．3．3 係統輸入模塊

從(cong) 光電碼盤中輸出的數據有15位，要是單一的用單片機去讀取光電碼盤的數據，一個(ge) 光電碼盤就會(hui) 用到15個(ge) 數據線，占用了單片機的大量資源。利用8155的豐(feng) 富的I／O口資源，可以減少對單片機資源的占用。單片機給光電編碼器一個(ge) 讀取信號脈衝(chong) ，8155的PA和PB口立即得到光電編碼器的數據，並存到了PA和PB寄存器中，此時單片機隻要讀取8155的PA和PB寄存器就能得到光電碼盤的數據，通過計算就能獲得此時炮架的方位角和高低角。

2．3．4 伺服電機驅動電路

對於(yu) 一般的D／A轉換器的輸入端都用並行輸入，但是前麵的芯片已經占用了單片機大量的接口，為(wei) 了係統的輸入輸出能同步進行，本設計選用了串行輸入的TLC5618，它是一種快速帶緩衝(chong) 基準輸入(高阻抗)的雙路12位電壓輸出數字一模擬轉換器(DAC)，彌補了串行輸出的速度慢的不足，TLC5618具有1．21 MHz的輸入數據更新速率，DACA和DACB兩(liang) 路同時更新，O．5LSB的建立時間為(wei) 2．5 ms，它的最大串行時鍾速率為(wei) 20 MHz，轉換速度達到要求；且它有兩(liang) 路12位CMOS電壓輸出，精度符合設計要求；高阻抗基準輸入使輸出有很強抗幹擾能力。TLC5618在+5V單電源工作，其輸出電壓範圍為(wei) 基準電壓的兩(liang) 倍，因此，電路設計采用2．5V基準電壓。通過CMOS兼容的3線串行總線，可對TLC5618實現數字控製，單片機串行數據通過PTl輸入TLC5618，串行時鍾通過PT2輸入，PTO接片選端，TLC5618接收到數據後，經過數模轉換，產(chan) 生O～5V的模擬信號，經過減法器，得到一2．5～2．5的模擬信號，隻有達到一1OV～10V的模擬信號才能更精確的控製電機，所以用高速放大器LM318進行兩(liang) 級兩(liang) 倍放大，就可以達到設計的要求。#p#分頁標題#e#

3 軟件係統設計

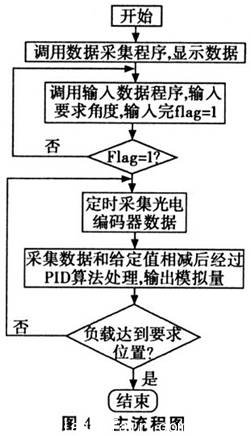

係統軟件采用模塊化設計思想，主要模塊有：主程序模塊、數據采集模塊、鍵盤與(yu) 顯示模塊、IRQ定時中斷處理程序、D／A數據輸出模塊、串行通信模塊。開發調試平台是CodeWarrior軟件。CodeWarrior係列集成開發環境(IDE，Integrated Development Environment)是Metrowerks公司為(wei) 開發嵌入式微處理器而設計的一套強大易用的開發工具，使用它可以有效地提高軟件開發效率。係統的總的流程如圖4所示。



4 結束語

基於(yu) Freescale公司的MC9S12DGl28B單片機，設計了火炮的快速位置伺服係統。對硬件係統的鍵盤／顯示控製模塊、係統輸入模塊、直流伺服電機驅動電路等各個(ge) 功能模塊進行了詳細的電路設計，在CodeWarrior係列集成開發環境開發了軟件係統，最後對軟硬件進行了綜合調試。目前，設計的係統功能完善、運行可靠。結果表明：該係統方案設計合理，對角度控製精確度高，係統平穩，可靠性高，操作簡單，達到要求的指標，稍加改造，還可應用到其它位置伺服係統中。
