工業(ye) 控製中往往需要完成多通道故障檢測及多通道命令控製（這種多任務設置非常普遍），單獨的CPU芯片由於(yu) 其外部控製接口數量有限而難以直接完成多路檢控任務，故利用ARM芯片與(yu) FPGA相結合來擴展檢控通道是一個(ge) 非常好的選擇。這裏介紹用Atmel公司ARM7處理器（AT91FR40162）和ALTERA公司的低成本FPGA芯片（cyclone2）結合使用完成多通道檢控任務的一種實現方法。

　　各部分功能簡介

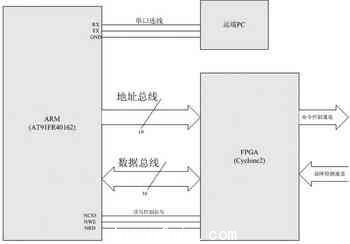

　　圖1為(wei) 此係統的結構連接框圖。如圖所示，ARM芯片與(yu) FPGA芯片之間通過數據總線、地址總線及讀寫(xie) 控製線相連，而與(yu) 終端PC則通過串口通信；FPGA與(yu) 目標設備通過命令控製總線和故障檢測總線相連。

圖1 係統結構框圖

　　1 故障檢測和命令控製部分
　　故障檢測：檢測通道的故障（正常）信號以高（低）電平方式指示，其一旦有故障產(chan) 生就會(hui) 保持高電平不變直到故障排除。針對這種特征，在ARM控製器端采用定時中斷循環查詢方式來判斷故障通道的狀態。定時中斷程序通過對ARM 地址總線在FPGA中進行譯碼而順序鎖定被檢測通道的電平值，然後再經數據總線傳(chuan) 回ARM進行判斷，最後將判斷結果送至遠程終端。采用主機查詢方式而不采用故障中斷方式出於(yu) 兩(liang) 個(ge) 原因：一方麵是通常控製芯片外部中斷源有限（多數為(wei) 4個(ge) 外部中斷源），對於(yu) 多目標中斷信號檢測顯然是困難的；另一方麵，由於(yu) 檢測通道或設備受到短時幹擾而產(chan) 生電平隨機反轉，造成故障中斷觸發，而中斷觸發後又無法在通道電平恢複正常時撤銷故障信號，故而形成虛假報警。
　　命令控製：ARM芯片先判斷主控端發來的控製命令，然後通過地址總線和數據總線將命令狀態發送至經FPGA地址譯碼鎖定的控製通道上。
　　2 ARM芯片與(yu) 遠程檢測控製終端通信　　

　　由於(yu) 隻存在命令和故障狀態信號的收發，所以利用ARM的串口實現與(yu) 遠程PC的通信，通信標準選為(wei) RS232標準。不過，在ARM芯片上要先將TTL電平通過MAX232芯片轉換為(wei) RS232電平標準，對於(yu) 距離超過15m的全雙工通信，在發送接收兩(liang) 端還要各加一對RS232轉RS422電平的轉換模塊，以增加通信距離。
　　3 FPGA內(nei) 部功能模塊說明

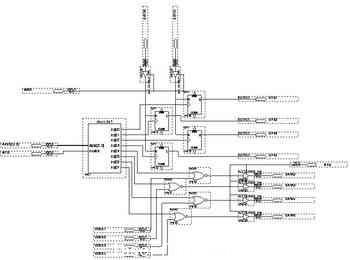

　　FPGA內(nei) 部檢測及控製電路結構關(guan) 係如圖2所示。

圖2 FPGA內(nei) 部邏輯結構

　　ARM芯片的ADDR2～0位地址線和片選使能信號一同進入譯碼器decode1進行地址譯碼後產(chan) 生8路輸出（FPGA內(nei) 部可設置一個(ge) 最大輸出為(wei) 256路的譯碼模塊，所以在實際應用中可擴展為(wei) 更多通道），低4路用於(yu) 命令發送通道，高4路用於(yu) 故障檢測通道，讀寫(xie) 使能信號控製數據總線。
　　ARM芯片接收到發送信號編碼命令時，立即在串口接收中斷服務子程序中並送相應地址（通道編號）和數據（命令狀態）到FPGA中。譯碼器有效輸出作為(wei) 相應通道D觸發器的鎖存時鍾，而數據狀態則被觸發器鎖定後作為(wei) 所選通道的輸出完成相應控製。
　　ARM芯片在定時中斷產(chan) 生進入服務程序後對所有檢測通道輪流查詢，查詢到有通道故障時，故障信號結合選中通路信號經與(yu) 非運算送往數據端口被讀取。
　　FPGA程序設計注意問題
　　1延時的配置
　　通過地址總線和數據總線進行命令傳(chuan) 輸和故障檢測時，FPGA是作為(wei) ARM芯片的普通外設來使用的。而ARM芯片對外設訪問的速度要遠低於(yu) 片內(nei) 存儲(chu) 器，所以要在ARM中設置訪問的正確等待周期。ARM中提供的延時周期為(wei) 0～7個(ge) ，通過調試即可找到外設合適的等待周期，此係統的等待周期根據實際測試設置為(wei) 5個(ge) ，具體(ti) 的配置方法見ARM程序說明。
　　2 讀寫(xie) 使能信號的連接
　　從(cong) 圖2中可以看出，寫(xie) 使能信號NWE及讀使能信號NRD應作為(wei) 數據線（DATA0～5）的三態控製信號連接，即使在ARM芯片無其他外設時也不能缺省。因為(wei) ARM的上電加載程序時間要長於(yu) 同一係統上FPGA的程序配置時間，而FPGA的檢測及控製通道與(yu) ARM芯片的數據總線相連，FPGA加載完成後數據總線會(hui) 存有相應通道的邏輯電平值（不為(wei) 三態），這就會(hui) 導致ARM芯片在對片內(nei) Flash芯片燒寫(xie) 程序或上電加載程序時與(yu) FPGA衝(chong) 突（數據被邏輯鎖定），造成無法正確定位操作對象而使讀寫(xie) 失敗。
ARM配置及應用程序說明

　　1 處理器的資源分配

　　● 存儲(chu) 器
　　AT91FR40162內(nei) 嵌一個(ge) 256KB的SRAM，1024K個(ge) 16位字組成的Flash存儲(chu) 器。SRAM通過內(nei) 部32位數據總線與(yu) ARM核相連，單周期訪問，Flash存儲(chu) 器則通過外部總線訪問。
　　● 係統外圍
　　EBI：外部總線控製接口，EBI可尋址64MB的空間，通過8個(ge) 片選線（NCS0～NCS3獨立）和24位地址線訪問外設，地址線高4位與(yu) 片選線（NCS4～7）複用，數據總線可配置成8/16位兩(liang) 種模式與(yu) 外設接口。

　　PIO：並口控製器，PIO控製32根I/O線，多數為(wei) 複用引腳，可通過編程選擇為(wei) 通用或專(zhuan) 用。

　　AIC：先進中斷控製器，實現片內(nei) 外圍中斷及4個(ge) 外部中斷源中斷的管理，其外部中斷引腳與(yu) 通用I/O複用。
　　● 用戶外圍
　　USART0～1：串口收發控製器，支持8個(ge) 數據位的發送，可以進行異步/同步傳(chuan) 輸選擇，其片外引腳與(yu) 通用I/O複用。
　　TC：定時/計數器，可以產(chan) 生定時中斷和計數功能，其片外引腳與(yu) 通用I/O複用。
　　2 存儲(chu) 器地址重映射後的空間分配

　　在CPU上電後，都會(hui) 從(cong) 地址0開始第一條指令代碼的執行，而上電複位後0地址必須映射到NCS0片選所接的器件上，這裏必須將NCS0連接到片內(nei) Flash上以加載初始化程序和應用程序。由於(yu) 中斷和異常的入口地址是0～20H固定不變，它們(men) 的產(chan) 生都是跳轉到0～20H之間相應的地址取程序執行，為(wei) 了加快中斷響應，必須將0～20H地址映射到片內(nei) RAM區，所以在初始化的重映射命令執行（EB1_RCR的RCB位置1）後，內(nei) 部RAM就映射到地址0，所有的中斷入口響應和堆棧操作都被映射到在RAM區進行。

　　由於(yu) 重映射主要是用於(yu) Flash和片內(nei) RAM的地址空間交換，所以片內(nei) 外圍接口(EBI、USART、TC)對應的存儲(chu) 器編程地址範圍在映射前後不發生改變，而訪問外設地址為(wei) 重映射後所分配。重映射後地址分配如表1所示。
　　3 應用接口的存儲(chu) 器配置
　　EBI存儲(chu) 器：在8個(ge) EBI片選存儲(chu) 器（EBI_CSR0～EBI_CSR7）中設置外設訪問參數。其中，32位存儲(chu) 器中包括數據總線寬度8（16）設置，等待狀態數目1～7個(ge) 周期設置，等待使能（不是使能）設置，片選使能（不使能）設置。這裏將FPGA作為(wei) 外設，使能NCS3(也可根據實際選擇其他空閑片選線)，選擇總線寬度16，使能等待周期並設周期為(wei) 5（根據調試選擇）。因默認NCS0為(wei) 加載Flash片選線，而Flash為(wei) 16位信號、7個(ge) 等待周期，故需在EBI_CSR0中選擇16位總線寬度、7個(ge) 等待周期並使能NCS0。
　　AIC存儲(chu) 器：AIC存儲(chu) 器管理所有內(nei) 外部中斷，對此存儲(chu) 器的正確初始化賦值才會(hui) 打開相應中斷。設定AIC工作參數：應用串口通信模式為(wei) 異步模式，串口發送的數據位字符長度為(wei) 8位，通信的波特率9600B/s，串口中斷優(you) 先級為(wei) 6（中斷優(you) 先級由低到高0～7），接收發送通道使能。#p#分頁標題#e#
　　TC存儲(chu) 器：定時中斷存儲(chu) 器需要設定定時長度為(wei) 1s（每1s產(chan) 生中斷進行故障查詢），定時通道使能及軟件觸發模式，定時中斷優(you) 先級設為(wei) 1。
　　4 應用程序說明
　① 主程序
　　#define AT91C_BASE_EBI ((AT91PS_EBI) 0xFFE00000) //EBI基地址定義(yi)
　　int main()
　　{AT91F_EBI_OpenChipSelect (
AT91C_BASE_EBI, //地址指針
0x3, //片NCS3使能
0x30000000+0x3f39); //片選存儲(chu) 器初始化
Usart_init();//初始化串口
　　　 timer_init();//初始化定時器
while(1){} //循環等待
　　}
　　ARM處理器在完成各寄存器初始化後進入應用主程序，在主程序中首先調用EBI接口使能函數來設置參數：在程序中設置存儲(chu) 器基地址值（0xFFE00000），片選設置0x3（NCS3使能），NCS3的存儲(chu) 器初始化；調用USART控製器函數初始化串口：打開串口，串口收發通道初始化，設定串口通信速率；調用定時中斷函數：打開定時中斷，設置定時中斷時間，設定觸發方式為(wei) 軟件觸發；最後進入等待循環。
　　② 串口命令接收中斷服務程序
　　#define USART0_INTERRUPT_LEVEL 6//設置中斷優(you) 先級為(wei) 6
　　#define AT91C_US_USMODE_NORMAL AT91C_US_CHMODE_NORMAL//*設置通信模式（NORMAL定義(yi) 為(wei) 異步模式）*//
　　AT91PS_USART COM0=AT91C_BASE_US0;//設置COM0為(wei) 收發口
　　char message[4];
　　// 控製端串口中斷通信程序 //
　　//*----------------------------------------------------------------------------*//
　　void Usart0_c_irq_handler(AT91PS_USART USART_pt)//串口中斷處理函數
　　{ volatile unsigned int *conp;unsigned int status;
int time;
volatile unsigned int i;
status = USART_pt->US_CSR & USART_pt->US_IMR;//給狀態寄存器賦初值
if ( status & AT91C_US_RXRDY)//接收通道寄存器判斷是否有數據
{
AT91F_US_DisableIt(USART_pt,AT91C_US_RXRDY);//關(guan) 閉接收通道準備好中斷
AT91F_US_EnableIt(USART_pt,AT91C_US_ENDRX);//打開接收結束中斷
AT91F_US_ReceiveFrame(USART_pt,(char*)(message),4);//調用接收數據數接收數據
}
if ( status & AT91C_US_ENDRX){
AT91F_US_DisableIt(USART_pt,AT91C_US_ENDRX); // 關(guan) 閉接收器傳(chuan) 送結束中斷
{ if((message[0]^0xff)==message[1])//判斷接收代碼
{switch (message[0])
{case 0x31 : {conp=(volatile unsigned int*)(0x1+0x30000000);//OPE1使能
*conp=0x2;}; break;//0x31代碼送往OPE1端口
case 0x30 : {conp=(volatile unsigned int*)(0x2+0x30000000);//OPE2使能
*conp=0x1;}; break; // 0x30代碼送往OPE2端口
case 0x11 : {conp=(volatile unsigned int*)(0x3+0x30000000);//OPE3使能
*conp=0x2;};break;// 0x11代碼則往OPE3端口
case 0x10 : {conp=(volatile unsigned int*)(0x4+0x30000000);//OPE4使能
*conp=0x1;};break; //0x10代碼送往OPE4端口
default:break;}
　　　　　　　}
　　　　　　　}
　　以上程序為(wei) 串口中斷服務程序，各函數語句說明參見注釋。中斷級別設置為(wei) 6（高於(yu) 定時中斷），這樣使命令發送優(you) 先於(yu) 故障查詢（控製命令隨機出現而故障查詢總是循環進行）；接收緩衝(chong) 區message[4]數組類型必須設為(wei) 動態分配，靜態數據分配會(hui) 使處理器開辟數據緩衝(chong) 區到Flash芯片中，從(cong) 而引發在一個(ge) 中斷處理程序中由於(yu) 存取時間過長而導致串口收發超時的錯誤。因為(wei) 篇幅有限，其他程序不再一一敘述。
　　在ARM應用程序的編寫(xie) 中，應該盡量少的在主函數內(nei) 使用循環操作，主函數主要完成各接口控製器應用初始化，因為(wei) 主函數不間斷循環操作不但會(hui) 增加功耗，而且長時間頻繁切換於(yu) 中斷服務和主循環之間會(hui) 造成程序運行的不穩定，所以能用定時中斷完成的循環操作盡量用中斷完成。
　
　　結語

　　ARM芯片控製功能結合FPGA靈活的多硬件接口模擬特性在工程上體(ti) 現出的其獨特的優(you) 勢，已發展為(wei) 一種流行的硬件架構模式，隨著芯片功能的不斷強大，這種優(you) 勢將使其用途更廣，對任務處理變得更加靈活高效。
