5 現場總線網絡層

　　5.1 mfb（master field bus）總線

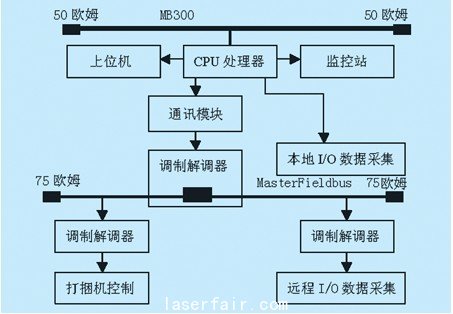

　　mfb總線屬於(yu) 現場局域網總線，它聯係於(yu) mp200、mp90、s400i/o、opc（小型控製站）及傳(chuan) 動係統之間。 mfb通訊總線采用同軸電纜、雙絞線，它聯接ci520/ci525/ci526通訊接口模塊與(yu) dstc452 modem ，每根雙絞線線端必須隔離開，其中一個(ge) 端頭的屏蔽層必須接地，mfb的通訊速率為(wei) 375kb/s，其電阻為(wei) 75歐姆，其硬件配置圖如圖3所示。mfb的相關(guan) 係統信息從(cong) 工程師站獲得，大體(ti) 順序為(wei) 時間、信息型號、代碼、任務號、順序號、數據，主要它表現有以下幾種狀態。

　　代碼20 :cpu通信接口接觸丟(diu) 失

　　代碼21 :fatal硬件故障

　　代碼39 :device/station ok

　　代碼72 :device/station 地址ok

　　代碼120 :過程故障

　　代碼-1 :執行錯誤

　　代碼-4 :係統錯誤

　　代碼-5 :小係統站點錯誤

　　代碼-6 :通訊故障

　　代碼-9 :災難性總線故障

　　代碼-10 :冗餘(yu) 電纜中斷

　　5.2 af100（advant field）/mb90（master bus）總線

　　af100/mb90的目的是提供在多個(ge) apc站點之間或在apc站點與(yu) abb工業(ye) 係統設備之間的通訊，mb90支持兩(liang) 個(ge) 不同類型的通訊、數據處理和信息發送，數據集是動態的數據，用來監視和控製某個(ge) 處理過程，這個(ge) 過程是服務信息用作參數化法，程序安裝、診斷。af100/mb90是一個(ge) 高性能的區域總線，能夠最多連接79個(ge) apc站點。mb90最長可達300米，而如果裝備了適當的信號電纜和信號中繼器，並且在單個(ge) 傳(chuan) 動設備之間長距離的配置是可用的，最長可達2000米。總線的技術特點

　　（1） 通訊速率1.5mbit/s

　　（2） 衰減總線長度＜300m，增殖延遲<2000m

　　（3） 電報長度2,4,6,8，…32字節的用戶數據．

　　（4） 識別編碼（電報編碼）範圍１…4000

　　（5） 周期時間2,4,8,16,32,64,128…2048或4096ms

af100/mb90依靠一個(ge) 集中的總線管理器，總線管理器功能是比較複雜的，要求也較多，例如:apc站點不能用作總線管理器，它們(men) 不包含總線管理器的功能。為(wei) 使通過af100/mb90的apc之間的如何通訊變為(wei) 可能，每個(ge) 解決(jue) 方案（獨立和嵌入）都可用來安排af100/mb90的總線主機，當apc開始執行它們(men) 的應用程序，總線主機必須是可操作的，否則，當本地配置的數據集在規定時間限製內(nei) 沒有被總線管理器確認，在apc支內(nei) 的數據集功能塊將進入錯誤狀態。，如果係統隻有apc站點，沒有masterpiece與(yu) mb90或ac450與(yu) af100相連，應安裝一個(ge) 獨立的總線管理器。

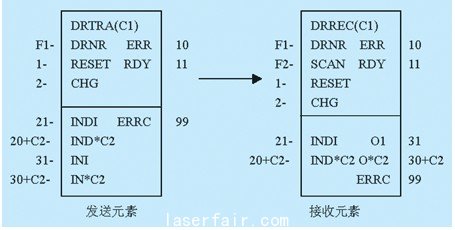

　　abb dcs與(yu) 傳(chuan) 動係統（如acv700／dcv700）的通訊是依靠圖4所示drrtra（drive transmit）元素和drrec（drive reciver）元素來實現的。

       drrtra（drive transmit）元素用來傳(chuan) 給abb傳(chuan) 動控製器給定的數據集和選擇傳(chuan) 動信號的控製字和命令字信號的定義(yi) 在應用傳(chuan) 動軟件說明給出。drrtr元素能產(chan) 生由傳(chuan) 動通訊協議支持的周期信息的不同類型，發送信號的目的地由傳(chuan) 動信號選擇，drrtr元素也可以寫(xie) 參數，在正常階段，drrtr的過載可以被檢測出來。

　　drrec（drive reciver）元素用來接收來自abb傳(chuan) 動控製器的信號和控製字值這些信號的定義(yi) 在應用傳(chuan) 動軟件說明給出。drrec元素隻是用傳(chuan) 動連接協議支持的周期信息，接收數據源是通過元素輸入參數確定傳(chuan) 動信號和信號索引來選擇的。drrec元素也能夠訪問參數，當配置階段drrec的過載可以被檢測到。

6 結束語

　　信息站、操作員站、mb300總線、af100（mb90）總線與(yu) 控製站的相互聯接，則具體(ti) 形成了的abb網絡控製係統，係統投入運行以來，工作穩定可靠，大大減少了原控製係統的現場布線，增加了係統的穩定性與(yu) 可靠性，值得推廣應用。
