現代電力係統對於(yu) 自動化及工業(ye) 通訊的需求日益提高。隨著電力現場設備的增多，對於(yu) 各種數據采集與(yu) 監控的要求也日益嚴(yan) 格。傳(chuan) 輸數據量變得更大，速度也變得更快，不但數據的流量及方向更需要有效控製與(yu) 監測，數據處理能力也需要提高，更多部門需要了解數據傳(chuan) 輸的狀態，而對於(yu) 抗惡劣氣候環境的需求同樣不可或缺。所有這一切都是為(wei) 保障整個(ge) 係統的安 全與(yu) 效率。

　　DCS係統介紹

　　DCS，即所謂的分布式控製係統，或在有些資料中稱之為(wei) 集散係統，是相對於(yu) 集中式控製係統而言的一種新型計算機控製係統，它是在集中式控製係統的基礎上發展、演變而來的。在係統功能方麵，DCS和集中式控製係統的區別不大，但在係統功能的實現方法上卻完全不同。

　　首先，DCS的骨架——係統網絡，它是DCS的基礎和核心。由於(yu) 網絡對於(yu) DCS整個(ge) 係統的實時性、可靠性和擴充性，起著決(jue) 定性的作用，因此各廠家都在這方麵進行了精心的設計。對於(yu) DCS的係統網絡來說，它必須滿足實時性的要求，即在確定的時間限度內(nei) 完成信息的傳(chuan) 送。這裏所說的“確定”的時間限度，是指在無論何種情況下，信息傳(chuan) 送都能在這個(ge) 時間限度內(nei) 完成，而這個(ge) 時間限度則是根據被控製過程的實時性要求確定的。因此，衡量係統網絡性能的指標並不是網絡的速率，即通常所說的每秒比特數，而是係統網絡的實時性，即能在多長的時間內(nei) 確保所需信息的傳(chuan) 輸完成。係統網絡還必須非常可靠，無論在任何情況下，網絡通信都不能中斷，因此多數廠家的DCS均采用雙總線、環形或雙重星形的網絡拓撲結構。為(wei) 了滿足係統擴充性的要求，係統網絡上可接入的最大節點數量應比實際使用的節點數量大若幹倍。這樣，一方麵可以隨時增加新的節點，另一方麵也可以使係統網絡運行於(yu) 較輕的通信負荷狀態，以確保係統的實時性和可靠性。在係統實際運行過程中，各個(ge) 節點的上網和下網是隨時可能發生的，特別是操作員站，這樣，網絡重構會(hui) 經常進行，而這種操作絕對不能影響係統的正常運行，因此，係統網絡應該具有很強在線網絡重構功能。

　　其次，這是一種完全對現場I/O處理並實現直接數字控製功能的網絡節點。一般一套DCS中要設置現場I/O控製站，用以分擔整個(ge) 係統的I/O和控製功能。這樣既可以避免由於(yu) 一個(ge) 站點失效造成整個(ge) 係統的失效，提高係統可靠性，也可以使各站點分擔數據采集和控製功能，有利於(yu) 提高整個(ge) 係統的性能。DCS的操作員站是處理一切與(yu) 運行操作有關(guan) 的人機界麵功能的網絡節點。

　　第一部分：功能需求

　　1、 根據提供的結構示意圖，選擇相應產(chan) 品，端口數符合係統實際需求，網絡要求冗餘(yu) ；

　　2、 距離較遠的站點及各機組子係統之間的級聯需要使用多模光纖；

　　3、 星型或環形網絡結構。

　　第二部分：網絡拓撲

　　大唐發電是中國大型獨立發電公司之一，截至2007年年底，已投產(chan) 發電設備容量20,134.7兆瓦。該電廠的控製係統改造由Foxboro提供DCS係統。控製站、數據服務器、操作站和工程師站等之間采用恒啟管理型交換機進行連接。

　　在該DCS中，解決(jue) 方案特點包括：

　　1. 支持端口VLAN和IEEE 802.1Q VLAN，提高網絡性能、安全性和可管理性

　　2. 組播控製和Port Priority設置，最大程度地限製網絡上的廣播和組播信息，提高網絡的可靠性和工作效率。

　　3. 通過RingOn功能，環網自愈時間小於(yu) 15ms，從(cong) 而保證網絡的實時性和可靠性。

　　4. 低壓交、直流冗餘(yu) 供電，使用方便，可靠性高。

　　5. 支持用戶自定義(yi) 告警，並可通過Email發送，提供操作員實時報警信息。

　　6. 強抗電磁幹擾能力

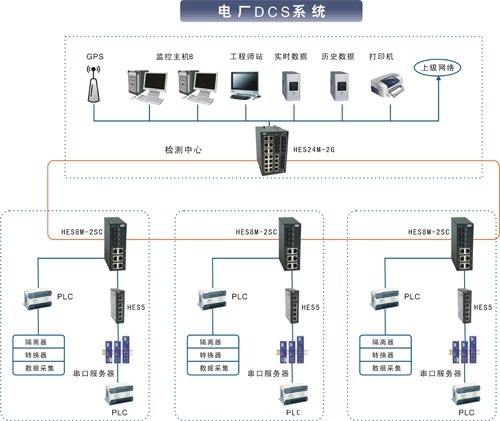

　　基本拓撲圖

3、 管理型交換機功能說明

　　1） 兼容10BASE-T/100BASE-TX/100BASE-FX；

　　2） 電口自動識別直連或交叉線（Auto-MDIX） ；

　　3） 寬範圍低壓交流或直流冗餘(yu) 電源連接；

　　4） RapidRingTM快速環網冗餘(yu) 技術，網絡中斷恢複時間小於(yu) 300ms；

　　5） Trunking高速主幹冗餘(yu) 技術，網絡中斷恢複時間小於(yu) 10 ms；

　　6） 具有VLAN、QoS、速率限製、端口安全、出錯報警等管理功能；

　　7） 緊固型尺寸，釘軌或麵板安裝；

　　8） 工業(ye) 級別EMC、CE標識，UL508工業(ye) 控製設備認證；

　　9） c-UL認證， C22.2 CSA No.14-M91，工業(ye) 控製設備認證。

　　4、 IntraVUETM網絡管理軟件功能說明

　　1） 獨立的網絡分析軟件；

　　2） 提供實時的網絡狀態圖；

　　3） 網絡構圖非常靈活多樣；

　　4） 實時記錄所有網絡問題；

　　5） 網絡狀態用多種顏色標明，一目了然；

　　6） 監控網絡帶寬的使用率；

　　7） 自動發現網絡設備的連接及斷開；

　　8） 可以作為(wei) 主機，以便其他設備看到實實的網絡構圖。

　　第三部分：產(chan) 品供貨周期

　　1、 如公司有庫存，可款到發貨；

　　2、 如產(chan) 品需要從(cong) 美國和德國進口，供貨周期為(wei) 2～4周。

　　第四部分：恒啟產(chan) 品優(you) 勢

　　1、 純正的美國品牌，國際認證齊全，產(chan) 品功能及品質有保證；

　　2、 美國、德國、中國設有工廠及研發機構，全球同步研發、生產(chan) 及銷售；#p#分頁標題#e#

　　3、 30年專(zhuan) 業(ye) 工業(ye) 聯網產(chan) 品設計和生產(chan) 經驗；

　　4、 設計及元器件選型嚴(yan) 謹，完全針對工業(ye) 產(chan) 品要求；

　　5、 設立於(yu) 蘇州的工廠可保障產(chan) 品的供貨及服務；

　　6、 功耗低、散熱好，性能穩定、使用壽命長，比其他廠家有明顯的優(you) 勢；

　　7、 低壓交、直流冗餘(yu) 供電，使用方便，可靠性高；

　　8、 長期穩定的向Motorola等大客戶供貨，產(chan) 品倍受信賴；

　　9、 產(chan) 品性價(jia) 比極具競爭(zheng) 優(you) 勢。
