傳(chuan) 統的數控係統通常是在通用計算機或工控機的基礎上加裝運動控製卡，使用Windows操作係統，並安裝昂貴的數控軟件構成的。此類係統成本高，功耗大，不太適合中小規模的應用場合。而嵌入式產(chan) 品具有係統結構精簡、功耗低等特點，能彌補傳(chuan) 統數控係統的不足。

目前，嵌入式數控係統主要有兩(liang) 種形式：完全依靠嵌人式處理器控製的係統以及嵌入式處理器和運動控製芯片相結合的係統。與(yu) 前者相比，後者南於(yu) 采用了專(zhuan) 業(ye) 的運動控製芯片，在實時性和精度等方麵的表現更好，因而成為(wei) 未來的一個(ge) 發展方向。本文介紹了一種基於(yu) ARM控製器和FPGA運動控製芯片的主從(cong) 式數控係統，希望能為(wei) AR M在嵌入式數控係統中的應用提供一些參考。

1 總體(ti) 設計

本係統為(wei) 主從(cong) 式結構。上位機以S3C2410 ARM9控製器為(wei) 核心，移植Linux係統和QT／Embedded圖形庫，主要實現G代碼文件處理、加工位置的顯示、手動控製等人機交互功能。下位機以$3C44B0 ARM7控製器為(wei) 核心，斯邁迪的SM5004 FPGA芯片為(wei) 運動控製器，實現電機驅動、冷卻液開關(guan) 、緊急停止等機床控製功能。上下位機通過CAN總線通信。

2 硬件設計

2．1CAN接口設計

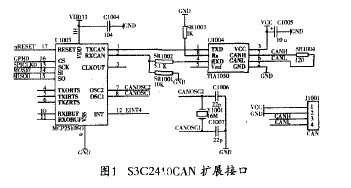

由於(yu) S3C2410和S3C44B0不帶CAN接口，所以必須對其進行擴展。S3C2410的CAN 擴展接El如圖1所示，S3CA4B0的CAN接口與(yu) 其相似。

係統的CAN控製器使用MCP2510芯片。MCP2510的複位引腳RESET與(yu) $3C2410的複位引腳nRESET相連，片選引腳CS與(yu) S3C2410的GPH0相連。OSC1和OSC2引腳連接一個(ge) 16M 的晶振作為(wei) 時鍾源。SI、SO和SCK分別與(yu) S3C2410的SPI El MOSIO、MISO0和SPICLKO相連。如果SPI口被其它設備占用，也可用其它的I／O El代替，但要編寫(xie) 軟件算法來模擬SPI的讀寫(xie) 操作。係統采用中斷方式讀寫(xie) MCP2510，因此它的INT引腳與(yu) S3C2410的外部中斷引腳EINT4相連。在外部中斷引腳資源比較緊張的情況下，也可使用查詢方式讀寫(xie) MCP2510，此時INT可以懸空。

係統的CAN 收發器使用TJA105O芯片，該芯片的TXD和RXD與(yu) MCP2510的TXCAN和RXCAN相連，Rs引腳連接的斜率電阻為(wei) 1K。

TJAlOS0輸出CANH、CANL差分信號，通過J1001插口接人物理線路。

2．2輸入輸出接口設計

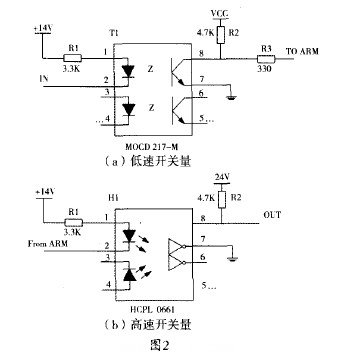

S3C44B0 ARM 和SM5004 FPGA芯片提供了很多通用輸入輸出接口，為(wei) 了有效的防止幹擾進入係統，這裏采用了光耦隔離，如圖2所示。

在低速開關(guan) 量中，由圖2(a)可以看出，這裏采用貼片低速光耦MOCD217一M。它是Motorola公司的產(chan) 品，是具有低輸入電流的雙路光耦。之所以這裏在接人輸入口之前加入電阻R3，是因為(wei) ARM 中的部分I／0 口是開漏式的，防止在輸入輸出過程中電流過大，將相應口燒壞。如圖2(b)在高速開關(guan) 量中，采用HC—PL0661雙路光耦進行擴展，它是Agilent Technologies公司的產(chan) 品，其開關(guan) 速率可達到1O M左右，可應用於(yu) 各種高速脈衝(chong) 輸入輸出的場合。

https://www.fly-sun.com.cn

3 軟件設計

31人機交互與(yu) G代碼解釋

人機交互界麵如圖3所示。陔界麵是用QT／Embedded嵌人式罔形庫設計的。QTEmbedded 是由-rroll—tech公司的嵌入式GUI開發T具，控件豐(feng) 富，並且支持虛擬幀緩衝(chong) 。通過該界麵可以實現編輯G代碼，語法檢查、預覽加1 軌跡、與(yu) 下位機通信等功能。

G代碼解釋的原理如同4所示。程序中定義(yi) 了兩(liang) 個(ge) 數據結構PreGCode和GCode分別用來保存語法檢查後的中間結果和數據分析後生成的G代碼類型、節點坐標、圓弧半徑等數據，供仿真和加工使用。

3．2CAN通信

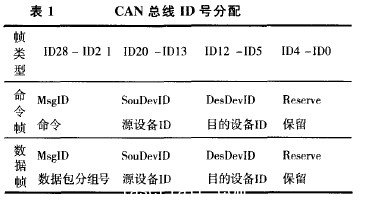

本係統使用CAN控製器MCP2510完成CAN總線幀的發送和接收任務。通信數據分為(wei) 命令幀和數據幀兩(liang) 種。通信協議利用了CAN總線的29位擴展標識符保存了一些協議中必要的信息，如表1所示。由於(yu) CAN支持多主機和多從(cong) 機模式，所以為(wei) 源設備和目的設備地址分配了ID，以區分數據的來源和目的地。數據幀的數據量較大，必須分批傳(chuan) 送，所以標識符裏還包含了數據包分組號，用來排序。

係統使用中斷模式傳(chuan) 輸數據，共開啟4項中斷，分別為(wei) 錯誤消極中斷、錯誤報警中斷以及發送中斷和接收中斷。如果為(wei) 前兩(liang) 種中斷，程序將複位MCP2510芯片。如果為(wei) 發送中斷，則表示發送完畢，程序將置位發送中斷標誌位以通知主程序。如果為(wei) 接收中斷，程序將檢查標識符的ID28一ID21，判斷該幀的類型，然後根據幀的類型分別進行處理。

3．3插補算法

SM5004芯片是斯邁迪公司的一款高性能運動控製FPGA芯片，能夠實現4軸聯動，驅動脈衝(chong) 頻率高達5MPPS，插補精度高達0．5I SB，單次輸出脈衝(chong) 數高達2G，支持4種插補模式：直線插補、圓弧插補、連續插補和位模式插補。

對於(yu) 直線和圓弧，SM5004有自己的插補算法，隻要提供終點坐標、速度等插補所需的參數，SM5004就能自動完成插補。

位模式插補是把高位CPU計算的插補數據以數據包的方式接收後，以指定的驅動速度連續輸出插補脈衝(chong) 。位模式插補的原理是在每個(ge) 寄存器上2軸或3軸的+／一方向驅動脈衝(chong) 設定為(wei) 1位1脈衝(chong) ，輸出驅動脈衝(chong) 時設定為(wei) 1，不輸出脈衝(chong) 時設定為(wei) 0。位模式插補提供了一種靈活的插補機製，用戶可以自己編寫(xie) 直線、圓弧、樣條曲線、函數曲線等各種曲線的插補算法。程序使用數字積分的方法實現了直線和二次曲線的插補。數字積分插補(又稱DDA插補)的原理如圖5所示。通過將積分區間[a，b]分割成足夠小的區間△f，將函數y=f（t)的積分運算變為(wei) 變量的求和運算，即

數字運算時，At一般取最小單位“1”，即一個(ge) 脈衝(chong) 當量，則：

數字積分法插補器的關(guan) 鍵部件是累加器和被積函數寄存器，每一個(ge) 坐標方向就需要一個(ge) 累加器和一個(ge) 被積函數寄存器。一般情況下，插補開始前，累加器清零，被積函數寄存器分別寄存X和Y ；插補開始後，每來一個(ge) 累加脈衝(chong) △￡，被積函數寄存器裏的內(nei) 容在相應的累加器中相加一次，相加後的溢出作為(wei) 驅動相應坐標軸的進給脈衝(chong) Ax(或Ay)，而餘(yu) 數仍寄存在累加器中；當脈衝(chong) 源發出的累加脈衝(chong) 數m恰好等於(yu) 被積函數寄存器的容量2 時，溢出的脈衝(chong) 數等於(yu) 以脈衝(chong) 當量為(wei) 最小單位的終點坐標，刀具運行到終點。數字積分法插補第1象限直線的程序流程圖如圖6所示，插補軌跡如圖7所示。

#p#分頁標題#e#

4 結束語

ARM 結合FPGA 運動控製芯片的方式，既能發揮ARM 運算速度快、硬件資源豐(feng) 富的優(you) 勢，又能利用FPGA出色的運動控製功能。相比與(yu) 傳(chuan) 統的純ARM 控製的數控係統，在實時性、控製精度等方麵更具優(you) 勢，是未來嵌入式數控係統的一個(ge) 發展方向。
