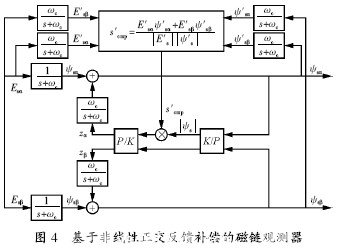

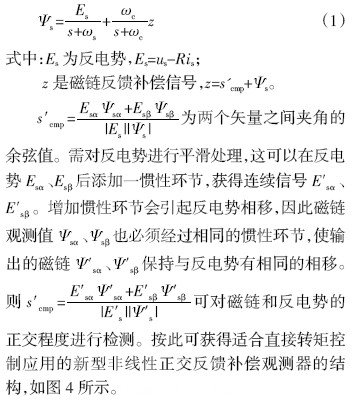

文獻[12]對永磁同步電機直接轉矩控製中磁鏈觀測這一關(guan) 鍵技術進行了研究，設計了一種新型磁鏈觀測器———非線性正交反饋補償(chang) 磁鏈觀測器。磁鏈觀測是直接轉矩控製技術中關(guan) 鍵部分，直接關(guan) 係到電機的運行性能和直接轉矩控製方案效果，適合永磁同步電機直接轉矩控製應用的新型非線性正交反饋補償(chang) 磁鏈觀測器算法可以用式（1）表示。

　　通過仿真，采用的基於(yu) 非線性正交反饋補償(chang) 的磁鏈觀測器不僅(jin) 能在高速下準確觀測磁鏈，而且能有效地解決(jue) 傳(chuan) 統電壓積分方法在低速時的不足和弊端，從(cong) 而驗證了基於(yu) 非線性正交反饋補償(chang) 的磁鏈觀測器在理論上的可行性。係統的動態響應快，穩態運行平穩，電流正弦，磁鏈能夠運行在圓形軌跡上。

　　3.5 基於(yu) 無傳(chuan) 感器控製

　　通常，高性能的調速係統離不開閉環控製，但速度傳(chuan) 感器的安裝帶來了係統成本增加、體(ti) 積增大、可靠性降低等問題。因此無速度傳(chuan) 感器控製技術成為(wei) 研究熱點，其核心是如何準確獲取電機的轉速信息。

　　文獻[14]指出，代表性的方案有：瞬時轉速估計法，PI 控製器法，模型參考自適應係統法，擴展卡曼濾波法，基於(yu) 神經網絡的方法。

　　文獻[6]提出了在無位置傳(chuan) 感器的條件下檢測轉子初始位置的方法，適用於(yu) 凸極和隱極同步電動機，受電動機參數影響比較小，在靜止、低速、高速範圍內(nei) 均可以估計出轉子的實際位置，通過向電動機的定子繞組施加高頻檢測電壓，利用空間凸極效應即可確定轉子的初始位置。

　　文獻[15]指出，早先的無傳(chuan) 感器控製方法主要集中在高速條件下，有：磁鏈位置估算法，特點是簡單而易於(yu) 實現，但算法性能取決(jue) 於(yu) 電壓、電流的測量精度及電機參數準確性；擴展卡曼濾波法，可以直接獲得定子磁鏈矢量和轉子位置的估計值，能很好地抑製測量和擾動噪聲，但算法對電機參數有較強的依賴性，同時卡爾曼增益也很難確定。

　　文獻[15]針對表貼式永磁同步電動機，在任意同步旋轉坐標係上利用電機穩態操作的結果估計反電動勢，進而實現了轉子位置和轉速的估計，采用的反電動勢常數補償(chang) 算法，係統對反電勢參數的變化相當穩健。該方法的位置和速度估計精度高，速度控製範圍寬。

　　文獻[13]介紹了針對內(nei) 嵌式永磁同步電動機的凸極原理，並且基於(yu) 這個(ge) 原理介紹了一種根據輸入電壓檢測電流大小的方法，實現簡便，且沒有依賴電機參數，建立數學模型或要進行複雜計算等缺點。僅(jin) 需要在原有的電機驅動電路的基礎上增加一套針對初始磁極位置檢測的程序即可。整個(ge) 程序分為(wei) 三個(ge) 部分：第一部分是測量並比較0毅和180毅電角度的電壓矢量，並選擇一個(ge) 大的電壓矢量作為(wei) 起始的角度；第二部分將整個(ge) 電氣360毅周期分為(wei) 12 個(ge) 區域，每30毅一格，從(cong) 0毅或者180毅開始，測量給定電壓矢量的電流，在保證測到最大電流時，減少測量的步數，使得測量的時間也盡可能的縮短；第三步則是進一步細分角度，利用二分法來精確的檢測磁極位置的角度。這種方法實現起來簡便，無須預知電機的參數，無須增加硬件設備，僅(jin) 須在每次啟動電機時導入相應程序即可。

4 永磁同步電機未來研究熱點

　　1）在材料技術方麵，隨著半導體(ti) 技術的不斷進步，使永磁同步電機體(ti) 積能夠再減小。

　　2）在電機控製方麵，研究如何進一步提高無速度傳(chuan) 感器直接轉矩控製性能。

　　3）有無速度傳(chuan) 感器控製的速度辨識的研究、矢量控製的魯棒性研究，直接轉矩中電壓矢量選擇智能化的研究。

　　4）永磁同步電機控製係統穩定性的問題，研究哪些因素對穩定性有影響。

參考文獻：

[1] 冷再興(xing) . 永磁同步電動機弱磁調速控製[D].華中科技大學，2006.
[2] 張昱，張興(xing) . 永磁同步電機直接轉矩控製係統的改進[J].合肥工業(ye) 大學學報，2007.
[3] 徐華中，劉鵬. 一種改進的永磁同步電機直接轉矩控製仿真[J].武漢理工大學學報，2008.
[4] 朱洪海. 永磁同步電動機控製係統及其控製方法研究[D].浙江大學，2006.
[5] 許峻峰. 提高永磁同步電動機調速係統性能方法研究[D].西南交通大學，2005.
[6] 郭熠. 永磁同步電動機轉子初始位置檢測方法[J].微電機，2004.
[7] J S Kim and S K Sul.New Stand-still Position de-tection Strategy for PMSM Drive without Rotational Transducer[J].Conf. record of IEEE，QPEC，1994:363-369.
[8] D W Chung，J Kang，S K Sul.Initial Rotor Position Detection of PMSM at Standstill without Protational Transducer [J]. Electric Machines And Drivers，1999. International Conference IEMD 99.9-12，1999，(5):785-787.
[9] P L Jansen，R D Lorenz.Transducerless Position andVelocity Estimationin Induction Machines and Salientac
Machines [J]. IEEE Transactions on Industry Applications,1993，31(2):240.
[10] Yuhong Z，Kenneth A. Adaptive Flux and Speed Estimation for Induction Motors[C]. Proceedings of American Control Conference， San Diego， California，1999，2521-2525.
[11] 徐生林，鄭敏，盧航遠，楊成忠.永磁同步電機直接轉矩控製的改進與(yu) 仿真[J].機電工程，2009，26(2)：38-41.
[12] 查焱，芮延年，孟淮玉，杜海軍(jun) .永磁同步電機直接轉矩控製的磁鏈觀測研究[J].江蘇電器，2008，5：10-11.
[13] 季榮斌，範啟富，朱武標.一種新型的永磁同步電機磁極位置檢測方法[J]. 蘭(lan) 州工業(ye) 高等專(zhuan) 科學校學報，
2009，16(1)：26-28.
[14] 駱再飛，蔣靜坪，許振偉(wei) .交流伺服係統及其先進控製策略綜述[J].機床與(yu) 液壓，2002，6:7-10.
[15] 曾嶽南，毛宗源，羅彬，暨棉浩.永磁同步電機無位置速度傳(chuan) 感器控製[J].電力電子技術，2006，40(4).
[16] 趙越嶺，王燕秋，王英麗(li) .無速度傳(chuan) 感器直接轉矩控製係統的轉速估算方法綜述[J]. 遼寧工學院學報，
2003，23（6）.
[17] Tajima Hetal. Speed Sensor-less Vector Control method for an Industry Drive System [J]. IEEE. PCC，Yoko-
Hama，1995: 1034-1039.
[18] 賈洪平，賀益康.永磁同步電機直接轉矩控製中零矢量的作用研究[J].電氣傳(chuan) 動，2006，36(4): 13-17.
[19] 郭緒猛，劉景林.永磁同步電機直接轉矩控製研究與(yu) 仿真[J].微電機，2007，40(4): 12-14.
[20] 林輝，劉軍(jun) .基於(yu) 矢量控製的永磁同步電機研究[J].電機設計，2009.
[21] 暨綿浩，曾嶽南，曾建安，等.永磁同步電動機及其調速係統綜述和展望[J].電氣時代，2005，5: 20-23.
[22] 林立，黃聲華.基於(yu) 矢量控製的高性能異步電機速度控製器的設計[J].電子技術應用，2006 (2): 102-105.
[23] Bouchikers，Capolinoga. Vector Control of a Permanent-Magnet Synchronous Motor Using AC-AC Matrix
Converter [J].IEEE Transactions on Power Electronics，1998，13 (6):1089-1099.
[24] 王春民，孫淑琴，安海忠，等.基於(yu) DSP永磁同步電動機矢量控製係統的設計[J].吉林大學學報:信息科學#p#分頁標題#e#
版，2008，26 (4): 343-346.
[25] 林利華，胡育文.磁鏈觀測器的實現[J].電源世界，2004(4).
[26] 郭前崗，李耀華，孟彥京.現代交流傳(chuan) 動係統調速技術綜述[J].微計算機信息（測控自動化），2004，20（11）.
[27] 李正熙，王占擴，楊立永.永磁同步電動機直接轉矩控製策略綜述[J].變頻器世界，2006.
[28] 謝運祥，盧柱強.基於(yu) MATLAB/Simulink 的永磁同步電機直接轉矩控製仿真建模[J]. 華南理工大學學報
(自然科學版)，2004，32（1）.
[29] 田淳，胡育文.永磁同步電機直接轉矩控製係統理論及控製方案的研究[J].電工技術學報，2002(2):8-11.
[30] 謝成祥.永磁同步電機直接轉矩控製係統的分析與(yu) 仿真研究[J]. 華東(dong) 船舶工業(ye) 學院學報（自然科學版），
2004(6):39-43.
