ABB公司是世界500強之一，在電力領域、輸/變電設備生產(chan) 中占領先地位，尤其在電力自動化保護中，對線路和前端設備的遙測、遙感，實時信號控製更具實力。

　　ABB的SYS 600C 是以主機為(wei) 基礎，並基於(yu) MicroSCADA Pro（數據采集及監視控製係統）技術，麵向生產(chan) 過程控製與(yu) 調度自動化的解決(jue) 方案。它以微軟Windows® Embedded Server嵌入式為(wei) 技術平台，可對現場運行設備進行監視和控製，以實現數據采集、設備控製、測量、參數調節和信號報警。該方案能提高電網運行的可靠性、安全性與(yu) 經濟效益，實現電力調度自動化與(yu) 現代化。

　　目前，MicroSCADA Pro技術成熟，主要產(chan) 品Compact SCADA SYS 600C 得到廣泛認同。成功背後，微軟的Windows Server 2003 R2 For Embedded Systems起著不可替代的作用。Compact SCADA SYS 600C目前正在為(wei) 為(wei) 中國電網保駕護航。

　　一、 需求及挑戰

　　作為(wei) 世界領先水平的保護和控製解決(jue) 方案商，如何解決(jue) 國內(nei) 電網輸配電能力，優(you) 化資源的使用價(jia) 值，使其配電網絡最大化成為(wei) 可行，就變得尤為(wei) 重要，這是ABB首先需要考慮的。在此前提下，ABB與(yu) 中國電網密切協作，致力研發一套電力自動化保護係統，方便在在各區電網中心部署，保障最高安全性和穩定性。

    但在係統架構設計及研發過程中，ABB發現需要著力解決(jue) 以下挑戰：

    穩定可靠  由於(yu) 電力行業(ye) 麵臨(lin) 情況比較特殊，優(you) 先考慮的是解決(jue) 係統穩定運行的問題。所以該係統需要考慮到電力係統運營流程，對其進行整體(ti) 性優(you) 化和調試，這包括優(you) 化和構建係統內(nei) 核、操作係統、權限控製等多個(ge) 層麵。

    用戶體(ti) 驗  其次，如果未來要考量到電力係統工程師方便快捷的使用產(chan) 品，在保障穩定性的前提下，需要提升可操作性，這需要具有簡易的自助服務係統，良好視覺效果的操作界麵，能夠符合用戶現有的操作習(xi) 慣等方麵。

    降低成本 再有，由於(yu) 電力係統節點很多，同一款產(chan) 品需要在很多節點上進行部署。那麽(me) 所需產(chan) 品數量增大的情況下，不可避免的要涉及成本問題。如何解決(jue) 研發、搭建和設置產(chan) 品，更好的降低運營費用，也是ABB需要考量的一大問題。

    二、 解決(jue) 方案

　　經過詳細分析中國電網的需求，ABB為(wei) 客戶設計了緊湊型的服務器設備，該設備可以對現場運行設備進行監視和控製，以實現數據采集、設備控製、測量、參數調節和信號報警。

　　ABB的研發團隊根據方案設計特點、功能要求，充分考慮電力行業(ye) 對於(yu) 穩定性的特殊需求，通過多次分析評估，最終選用微軟Windows Server 2003 R2 For Embedded Systems嵌入式操作係統，作為(wei) 緊湊型服務器設備專(zhuan) 用係統，並在該係統上為(wei) 用戶開發豐(feng) 富的應用。

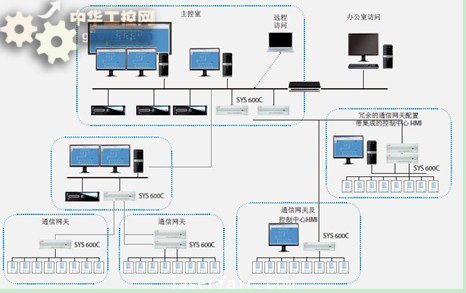

     在該方案中，SYS 600C通過部署在每一個(ge) 節點區域，充分保證了對於(yu) 電力係統的數據檢測與(yu) 管理的要求。而且，針對遠程登錄設備的優(you) 化以及多台設備同時顯示在一塊屏幕上等特點可以顯著提高電網運行的可靠性、安全性與(yu) 經濟效益，實現電力調度自動化與(yu) 現代化。

    ●穩定運行

　　ABB以“多節點服務器”的架構，能夠有效確保電力係統的穩定運行，尤其是利用Windows Server 2003 R2 For Embedded Systems定製後的專(zhuan) 用係統，尤其適合電力係統服務器終端的特性。Windows Server 2003 R2 For Embedded Systems還提供了與(yu) 桌麵係統一致的管理員遠程訪問及Windows® Update等相關(guan) 模塊，從(cong) 係統級別保障設備的安全運行，實現低維護的目標。

    ●良好用戶體(ti) 驗

　　符合用戶現有的操作習(xi) 慣。Windows Server 2003 R2 For Embedded Systems保持了與(yu) Windows Server 2003 R2 For Embedded Systems桌麵操作係統一致的人機交互模式，即便經過定製開發，最終用戶也毫無陌生感，憑借已有的操作習(xi) 慣，就可以在服務終端設備上便捷使用。

   ● 降低成本

　　通過允許用戶在做出購買(mai) 決(jue) 定之前，使用為(wei) 期 120 天的評估包，免費評估和測試大部分 Windows® Embedded Server產(chan) 品，Windows® Embedded Server在最大程度上降低用戶投入成本。

　　●解決(jue) 方案優(you) 勢評估

　　ABB評估了Windows Server 2003 R2 For Embedded Systems 環境，發現其對產(chan) 品研發來說是最適合、最優(you) 秀的平台，不僅(jin) 因為(wei) 開發者對基於(yu) Windows®係統的開發相當熟悉，而且它也是具有極高的安全性的靈活操作係統平台。采用Windows®嵌入式產(chan) 品，與(yu) 同類技術產(chan) 品對比，具有多方麵優(you) 勢：

　　極高的性價(jia) 比：高端控製中心，用於(yu) 監控整個(ge) 電網，但占地麵積大、造價(jia) 高；低端控製器，雖然體(ti) 積小，但可查詢的數據、信息量都很小。SYS 600C基於(yu) Windows Server 2003 For Embedded Systems構建，結合行業(ye) 成熟的MicroSCADA Pro技術，僅(jin) 僅(jin) 用一台普通的PC Server，即可完成大部分監控及管理功能，且價(jia) 格適中，具有極高的性價(jia) 比和市場定位。

　　良好的兼容性：能夠與(yu) x86平台上的各種硬件及外設，良好兼容，已於(yu) 拓展。另一方麵，同已有的管理軟件也可以良好兼容。

　　可維護性好：客戶的很多分支機構，比如變電站等，可能地處偏僻，能夠維護設備的人力有限。基於(yu) Windows Server 2003 For Embedded Systems構建的SYS 600C，具有良好的人機界麵，與(yu) 普通服務器操作完全一致，極大的降低了維護人員的要求。即便是係統出現問題，插入隨機提供的OPK（oem Preinstall Kit）恢複光盤，隻需要重新啟動計算機，即可恢複係統。

　　可定製性：OPK（OEM preinstallation kit）為(wei) ABB提供了良好的可定製性。這包括

　　●免激活。通過在係統中預製的激活機製，客戶開機即用，無需激活。

　　●定製個(ge) 性信息。在係統中添加公司logo、品牌及業(ye) 務聯係方式。

　　●靈活安裝方式。提供多種靈活的預安裝方式, 如CD安裝, 網絡安裝, 或端到端。

　　●預製驅動程序。對於(yu) 未提供內(nei) 置支持的硬件設備, 允許在操作係統上預安裝驅動程序。

　　●預製軟件安裝。允許在光盤中提前預安裝其他應用軟件。比如ABB開發的數據監控軟件。

　　長生命周期優(you) 勢：雖然微軟嵌入式產(chan) 品核心技術，與(yu) 普通服務器一致，但其供貨周期均在10年以上，Windows Server 2003 For Embedded Systems更可以持續到2018年。另一方麵，在微軟嵌入式產(chan) 品新版本發布後，微軟將幫助客戶及時升級到最新的平台。這些特性，與(yu) 同行業(ye) 其它嵌入式產(chan) 品相比，微軟嵌入式產(chan) 品服務、更新及完善更具有可持續性。這一切，都極大的拓展了SYS 600C的生命周期。

　　解決(jue) 方案實施

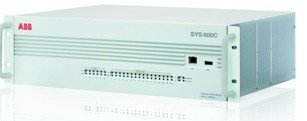

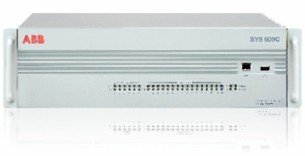

　　ABB基於(yu) 微軟Windows Server 2003 R2 For Embedded Systems所開發的Compact SCADA SYS 600C，可以對變電站內(nei) 一/二次設備進行監控。它功能強大，結構緊湊，既可用於(yu) 大型的樞紐型輸電變電站，也可用在一般的配電變電站中。基於(yu) SYS 600C表現出的優(you) 異的環境適應性，係統中最重要的實時信息處理以及最先進的監測和控製功能得以實現。SYS 600C係統沒有任何可以移動或易碎的零部件。係統易於(yu) 擴展。由於(yu) 應用最新的框架結構，在工業(ye) 或供電係統的應用中，SYS 600C可以作為(wei) 通信網關(guan) 、控製中心的HMI，也可作為(wei) 通信服務器使用。#p#分頁標題#e#

　　方案實施後，電力係統工程師可以根據使用需要，對產(chan) 品進行靈活配置，並且可以實現遠程登錄和訪問，在操作上和使用上深受工程師的好評。

　　2009年，ABB成功與(yu) 國內(nei) 某大型紙業(ye) 集團簽署了采購協議。該紙業(ye) 集團首批采購了近20台緊湊型服務器設備，用於(yu) 支持該紙業(ye) 集團日益強烈的電網升級監控需求。從(cong) 09年中旬產(chan) 品正式生產(chan) 到現在，ABB已和國內(nei) 5家廠商簽訂采購意向，產(chan) 品優(you) 勢十分明顯。

　　三、 收益

　　由於(yu) 采用了基於(yu) Windows Server 2003 R2 For Embedded Systems技術的嵌入式平台解決(jue) 方案研發，在整個(ge) 產(chan) 品研發與(yu) 推廣實施的過程中，ABB公司與(yu) 其客戶達到了預期目標並獲得了多方麵的收益，這些收益包括：

　　安全高效，產(chan) 品廣受讚譽

　　ABB根據電力係統的使用需求，Windows Server 2003 R2 For Embedded Systems自身具備良好的安全特性以及可定製性，對係統模塊進行有針對性地裁減，從(cong) 內(nei) 存保護、組件精簡、係統防護、用戶操作以及外設接入等方麵全麵提升嵌入式係統的安全性。一方麵可以全麵滿足電力係統客戶操作的全部需求，另一方麵可以最大程度地發揮了服務設備的運行效率，做到高效運行、長時間開機依然運行順暢、穩定等目標。

　　由於(yu) SYS 600C是ABB公司基於(yu) Windows Server 2003 For Embedded Systems構建的新一代產(chan) 品。目前已經申請專(zhuan) 利，有效的填補了國內(nei) 電力監控係統空白。自2009年7月正式批量生產(chan) 到現在，已經收到超過80筆訂單，成績斐然。

　　快捷維護，省時省力

　　微軟嵌入式渠道為(wei) 客戶提供特有的OEM Pre Install Kit可以方便客戶打包係統，ABB將應用軟件整合到訂製化後的Image 中，並製作成恢複光盤，有效節省最終用戶維護及升級的成本。

　　快速研發，占領市場

　　用於(yu) 定製及開發電力係統緊湊型服務器終端的Windows Server 2003 R2 For Embedded Systems係統，具有和Windows Server 2003桌麵操作係統原生兼容的特性，開發人員無須學習(xi) 新的開發環境，直接使用熟悉的Visual Studio集成開發環境即可為(wei) Windows Server 2003 R2 For Embedded Systems開發應用，有效縮短了新產(chan) 品研發周期。

　　得益於(yu) 通用的開發平台，ABB的緊湊型服務終端係統SYS 600C，在不到一年的時間，就實現了從(cong) 研發到批量生產(chan) 。產(chan) 品的快速製造為(wei) ABB在市場競爭(zheng) 中不斷贏得先機。ABB已在全國範圍內(nei) 的5家企業(ye) 全麵展開合作，目前已經成功上線80多套基於(yu) Windows® Embedded開發的Compact SCADA SYS 600C產(chan) 品。

　　基於(yu) Windows Server 2003 R2 For Embedded Systems的電力監控係統研發，有力提升了開發商的業(ye) 務成長速度，也使得應用設備的廠商在競爭(zheng) 中處於(yu) 優(you) 勢地位。

　　Windows® Embedded 簡介

　　Windows® Embedded 係列產(chan) 品幫助您將遠景和獨創性轉化為(wei) 卓越的商業(ye) 成果。這些係統結合最好的工具和支持服務，使您掌控所要開發的產(chan) 品，加速產(chan) 品上市時間以及實現行業(ye) 領先的技術支持。Windows® Embedded 還包括 ：

    Windows Embedded CE

　　Windows Embedded CE 6.0 允許您使用組件化的實時操作係統開發占用空間小的設備。Windows Embedded CE 中的組件化功能已針對以下設備進行了優(you) 化：內(nei) 存和處理資源有限的小設備、需要電源管理功能的移動設備、需要豐(feng) 富的聯網和通信標準的下一代設備或需要對中斷做出確定性響應的實時設備。便攜式導航設備和通信設備都屬於(yu) 基於(yu) windows ces 的設備。

    Windows Embedded Standard 7

　　Windows Embedded Standard 7 是 Windows 7 的完全組件化版本，使開發人員可以構建運行成千上萬(wan) 種現有 Windows 應用程序和驅動程序的高級商用設備和消費類設備。 使用 Windows Embedded Standard，您可以優(you) 化設備上操作係統的空間占用量，因為(wei) 您可以隻選擇所需的驅動程序、服務和應用程序。 通過隻使用所需組件，您可以縮短開發時間、優(you) 化操作係統大小、降低硬件成本，並將可啟動內(nei) 核的大小縮小為(wei) 40 MB。

    Windows Embedded Enterprise

　　Windows Embedded Enterprise 產(chan) 品是 Microsoft 的 Windows 桌麵操作係統的完整功能版本，旨在支持需要 Windows 應用程序兼容性和部署自定義(yi) 用戶界麵的靈活性的專(zhuan) 用嵌入式設備。如果空間占用量不是問題，開發人員在構建安全應用程序時，可以利用 Windows Embedded Enterprise 的不同可視化用戶界麵、連接功能和可靠性。采用 Windows Embedded Enterprise 的成功應用包括網亭、ATM 係統、POS 設備、複雜的工業(ye) 自動化控製器、複雜的醫療設備以及遊戲機。
