ADI公司的ADSP-BF592是低成本Blackfin處理器，具有適用於(yu) 工業(ye) 和通用應用的較佳的外設指令，具有高性能的高達400MHz Blackfin處理器，兩(liang) 個(ge) 16位MAC，兩(liang) 個(ge) 40位ALU，四個(ge) 8位視頻ALU和40位移位器。主要應用在消費類音頻設備、低成本圖像設備、智能電表、消費類手持設備、醫療設備和汽車駕駛輔助係統。

ADSP-BF592處理器是Blackfin係列產(chan) 品的一個(ge) 成員，它采用了ADI/英特爾微信號架構（MSA）。Blackfin處理器采用了最先進的雙MAC信號處理引擎，具有幹淨，正交，類RISC微處理器指令集，以及單指令，多數據（SIMD）多媒體(ti) 功能，並將這些優(you) 勢集成在一個(ge) 單一的指令集架構裏。

ADSP-BF592處理器完全與(yu) 其他Blackfin處理器的代碼兼容。ADSP-BF592處理器的最高性能達400MHz，並減少了靜態功耗。

ADSP-BF592處理器是下一代數字通信和消費類多媒體(ti) 應用的高度集成的片上係統解決(jue) 方案。通過將高性能信號處理核與(yu) 行業(ye) 標準接口相結合，其可以迅速開發出低成本應用而不需要昂貴的外部元件。係統外設包括一個(ge) 看門狗定時器、三個(ge) 支持PWM 的32位定時器/計數器、兩(liang) 個(ge) 雙通道，全雙工同步串行端口、與(yu) 兩(liang) 個(ge) 串行外圍接口（SPI）兼容的端口、一個(ge) 支持IrDA的UART、一個(ge) 並行外設接口（PPI）和2線接口（TWI）控製器。

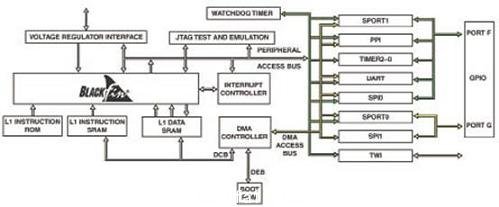

圖1 ADSP-BF592處理器框圖

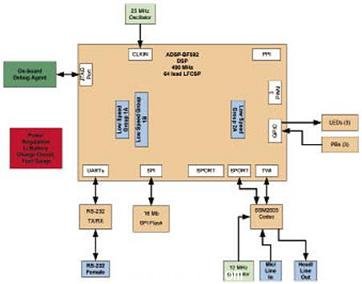

圖2 ADSP-BF592 Blackfin處理器內(nei) 核框圖

Blackfin處理器提供世界級的電源管理與(yu) 性能。他們(men) 采用低功耗和低電壓的設計方法進行生產(chan) ，具有片上動態電源管理功能，因此具有改變電壓和運行頻率的能力，從(cong) 而顯著地降低了整體(ti) 功耗。與(yu) 僅(jin) 僅(jin) 改變工作頻率相比，這一能力可以大幅減少功耗。因此，便攜式電器的電池壽命更長。

ADSP-BF592主要特性

?高達400MHz的高性能Blackfin處理器

?兩(liang) 個(ge) 16位MAC，兩(liang) 個(ge) 40位ALU，4個(ge) 8位視頻ALU，40位的移位寄存器

?為(wei) 了編程方便並且支持編譯器RISC式寄存器和指令模型

?先進的調試、跟蹤和性能監控

?內(nei) 部和I/O操作可接受的大範圍的電源電壓

?片外穩壓器接口

? 64引腳（9mm×9mm）LFCSP封裝

?存儲(chu) 器：

- 68k字節的內(nei) 核存取存儲(chu) 器

- 64k字節的L1指令ROM

?內(nei) 部L1 ROM與(yu) SPI存儲(chu) 器，或包括SPI、PPI以及UART主機設備內(nei) 靈活的引導選項

?存儲(chu) 器管理單元提供存儲(chu) 器保護

?外設：

- 4個(ge) 32位定時器/計數器，三個(ge) 支持PWM

- 2個(ge) 雙通道，全雙工同步串行端口（SPORT），支持八通道立體(ti) 聲I2S 通道

- 2個(ge) 串行外設接口（SPI）相兼容 的端口

- 1個(ge) 支持IrDA的UART

- 支持ITU-R656視頻數據格式的並 行外設接口（PPI）

- 2線接口（TWI）控製器

- 9個(ge) 外圍DMA

- 2個(ge) 內(nei) 存到內(nei) 存的DMA通道

- 具有28個(ge) 中斷輸入的事件處理程 序32個(ge) 可編程遲滯的通用I / O端口 （GPIO）

- 調試/ JTAG接口

- 能夠倍頻的片上PLLADSP-BF592應用領域

?消費類音頻

?低成本的成像設備

?智能儀(yi) 表

?消費手持設備

?醫療設備

?汽車駕駛輔助係統
