1  引言


  　隨著工業(ye) 的要求不斷地提高，需要一種高速廉價(jia) 、實時性和開發性好、穩定性和準確性高的網絡，而正具備上述所有的優(you) 勢特點，隨著它進入工業(ye) 控製領域，工業(ye) 自動化係統向著分布化、智能化發展的方向更進一步，可以肯定，基於(yu) 以太網技術的工業(ye) 控製網絡將成為(wei) 未來工業(ye) 控製係統的發展方向，並將越來越廣泛應用在現代化自動係統的各個(ge) 領域。

本文基於(yu) 台達的自動化產(chan) 品，提出了一種以d-link路由器、-modem及上網卡為(wei) 基本配置，配合台達dvp28sv+dvpen01-sll係列實現pc與(yu) plc之間的以太網遠程通訊方案。對於(yu) 同行的工業(ye) 控製遠程應用，具備非常重要的應用價(jia) 值，值得行業(ye) 借鑒。

2  係統架構

　　基於(yu) adsl遠程通訊的台達plc遠程通訊係統係統如圖1所示。

係統采用dvp28sv主機+dvpen01-sl台達plc以太網通信模塊，與(yu) d-link路由器、adsl-modem依次連接到網絡服務商的服務器上，再通過上位pc機(通過3g上網卡連接)在網絡上的操作實現廣域以太網的遠程通信。

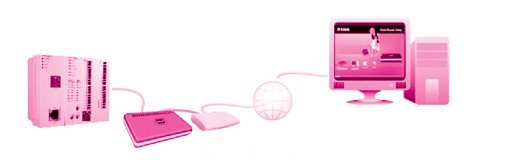

            圖1 係統框架示意圖

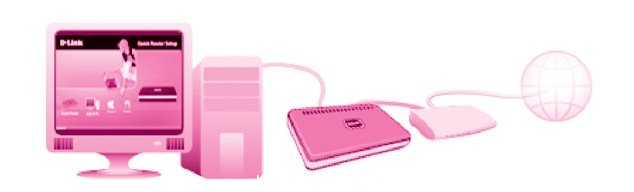

            圖2 路由器設置連接示意圖

3  係統設置

#p#分頁標題#e#　　3.1 adsl-modem配置

安裝adsl-modem，向電信部門申請寬帶業(ye) 務，索取上網賬號和密碼。保證pc1可直接通過adsl-modem上的以太網口撥號登錄互聯網。

　　3.2 路由器設置

　　(1)將d-link路由器的wan口與(yu) adsl-modem的以太網口相連。

　　(2)連接pc1網口與(yu) d-link路由器lan口，如圖2所示。

　　(3)根據路由器說明書(shu) 找出其缺省ip地址，比如為(wei) 192.168.0.1。

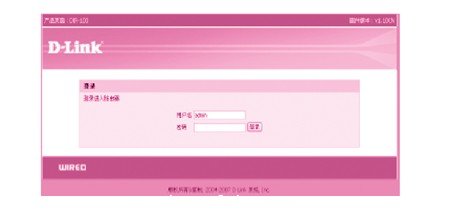

　　(4)在pc1上打開瀏覽器，鍵入192.168.0.1，回車後即可進入路由器操作界麵，參見圖3所示。

　　(5)一般在路由器默認狀況下，用戶名缺省為(wei) admin，密碼缺省為(wei) 空格。這樣就可直接登錄路由器。注意：最好保持缺省用戶名和密碼，否則有可能以太網通訊有可能因為(wei) 路由器登錄需要密碼而導致無法連接。

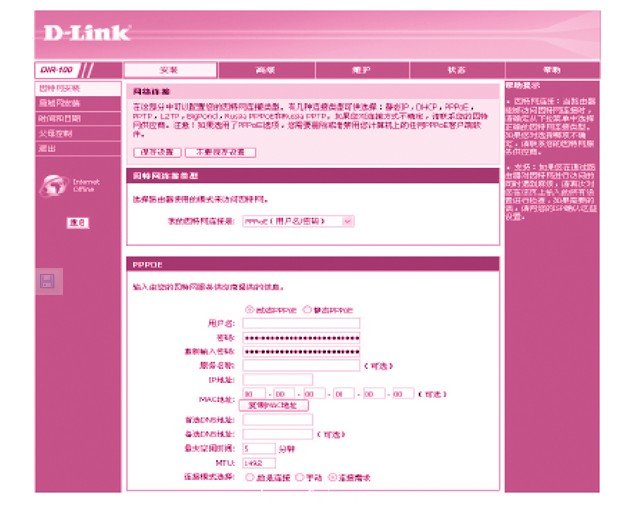

　　(6)登錄後，進入“安裝向導”，選擇互聯網連接方式為(wei) 動態pppoe(dsl)，輸入用戶名和密碼(即為(wei) 向電信申請的賬戶密碼)，選擇連接模式為(wei) 總是連接，然後“保存設置”，這樣就實現了路由器自動撥號登錄上網，而無需手動撥號。這也為(wei) 後續en01-sl的聯網提供了基礎。如圖4所示。

            圖3 路由器進入主界麵

            圖4  路由器安裝向導界麵1

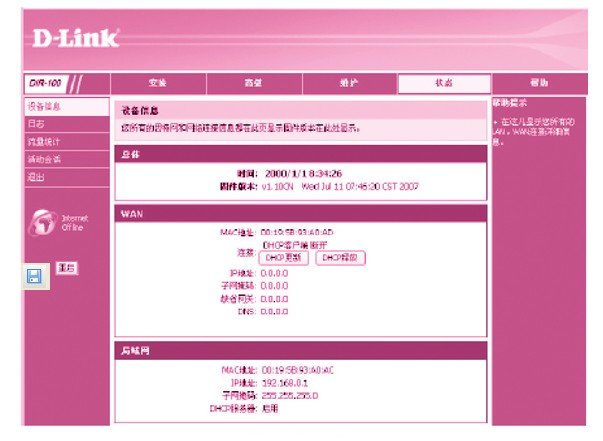

　　(7)上述步驟完成後，通過pc1登錄一下互聯網，如果成功，則表明網絡調試成功，此時再次進入d-link路由器操作，進入“狀態”選項，如果連接成功，在wan一欄中會(hui) dhcp客戶端連接，且“ip地址”、“子網掩碼”等均會(hui) 有所顯示，請記下此ip地址，該ip為(wei) 電信運營部門分配給adsl的ip地址，比如為(wei) 218.82.145.059。如圖5所示。

注意：該ip地址可能是動態或固態ip，若為(wei) 固態ip，則不論網絡是否斷電或斷線，一直不會(hui) 變化，比較方便後續的程序監控，但收費比較昂貴。如果是動態ip，就是每次自動撥號上網，該ip就可能變化，這樣每次路由器上電啟動自動撥號上網，就必須查看一下adsl的ip地址是多少；通過進入路由器的狀態頁麵查看是方法之一。或者保證網絡不掉線，該動態ip也不會(hui) 變化。#p#分頁標題#e#

　　(8)啟動遠程管理：進入“維護選項”，“設置管理”欄中啟動遠程管理，即允許外部網絡服務器訪問該路由器的wan口，允許訪問ip地址指的是上述adsl的ip地址(而不是路由器默認的內(nei) ip地址)，最後“保存設置”。

　　(9)dmz映射：上述設置中，已經完成了adsl到路由器wan口的訪問，現在問題是，當訪問請求到達wan口時，wan口如何將訪問請求傳(chuan) 給某個(ge) 特定的lan口。

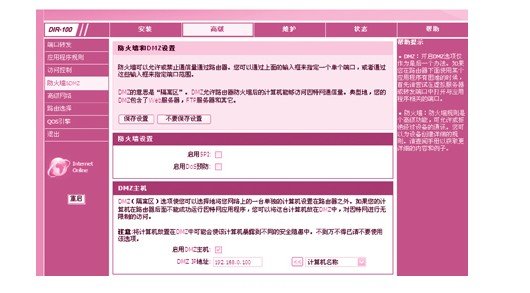

　　一般路由器中，默認選擇動態分配ip地址，則對應的lan口ip會(hui) 按照接入網絡的先後順序來分配，比如：第一個(ge) 為(wei) 192.168.0.100，第二個(ge) 為(wei) 192.168.0.101……啟動dmz映射即將某個(ge) lan口與(yu) wan口對應起來，如果wan口接收到數據，則自動轉到該lan口。也即將該lan口完全暴露在路由器之外，如圖6所示。dmz ip地址指的是某指定lan口的ip地址，比如為(wei) 192.168.0.100。設定完成後，點擊“應用到列表上”，即成功完成dmz主機映射。

　　注意：dmz映射是唯一的，無法實現多個(ge) lan口的dmz映射，所以如果要實現監控多台設備，則要麽(me) 配置多個(ge) adsl網絡，要麽(me) 在一個(ge) adsl網絡內(nei) ，連接設備不使用en01-sl(因為(wei) 其隻能一對一)，而使用ifd9506(可實現一個(ge) ip地址對應最多32個(ge) 設備【rs485】)。

            防火牆和dmz設置參見圖6所示。

            圖5 路由器安裝向導界麵2

            圖6  防火牆和dmz設置圖

3.3 plc連接設置

　　(1)將dvp28sv+dvpen01-sl連接上，然後連接路由器lan口(ip:192.168.0.100)與(yu) en01-sl。

　　(2)通過en01-sl上的rs232端口將en01-sl的ip地址修改為(wei) dhcp(動態獲取ip),則該en01-sl的ip地址自然就是192.168.0.100。

　　(3)在互聯網另一端，pc2(不同於(yu) pc1)接入網絡。

　　3.4上網卡設置

　　(1)不論是上網卡，還是adsl寬帶方式，隻要能直接進入互聯網(由於(yu) 防火牆等網絡限製，最好不要經過代理服務器)就可以。

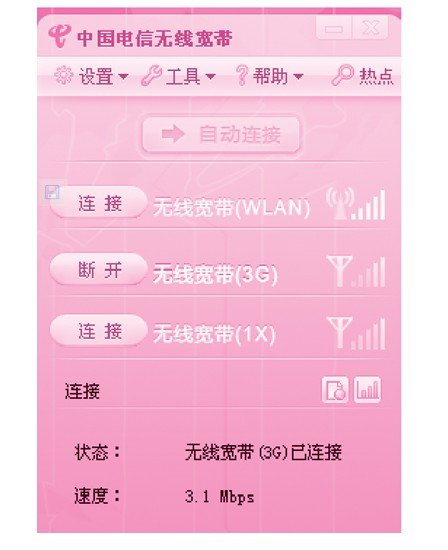

　　(2)在pc2上打開3g網絡，網絡連接如圖7所示。

　　3.5 wpl程序通訊設置及程序上載

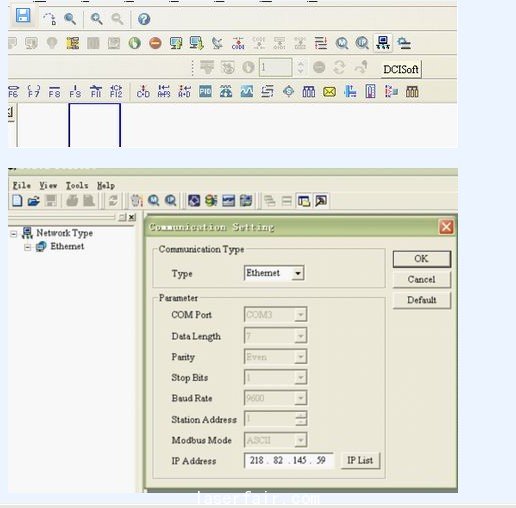

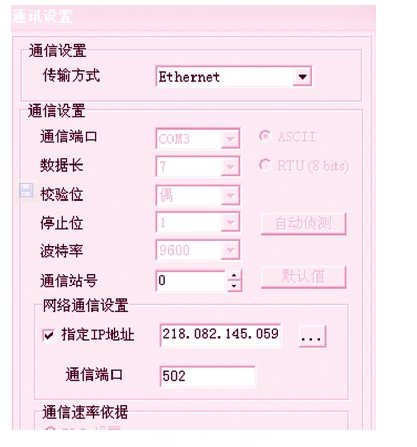

　　(1)在pc2上打開wpl軟件，在通訊設置中，選擇“ethernet”，選擇指定ip為(wei) adsl的ip地址：218.82.145.059。如果該ip地址下連接了多台設備(rs485),則可通過圖8中的通訊站號來區分。可實現分別對各台設備進行監控操作。

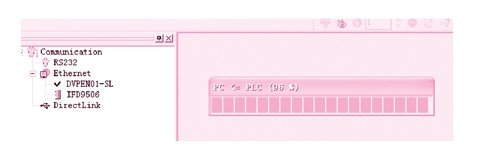

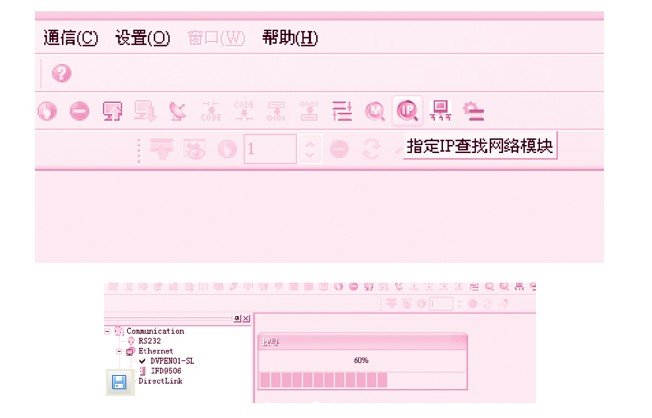

　　(2)點擊“指定ip查找按鈕”，如圖9所示。若搜索成功，則在左側(ce) 通訊欄中，會(hui) 顯示en01-sl的ip為(wei) 192.168.0.100。

　　(3)點中左側(ce) “192.168.0.100”字樣，會(hui) 出現一個(ge) “&rad;”，此時點擊“上載”，即可實現程序上載、監控及下載。如圖10所示。

　　(4)若希望遠程修改en01-sl的基本參數，可點擊“dcisoft”按鈕，通過dcisoft進行遠程搜索en01-sl，並進行參數修改及設置，操作方法與(yu) wpl軟件類似，如圖11所示。

            圖7 3g無線上網設置圖

            圖8  通信設置圖

#p#分頁標題#e#
            圖9  ip搜索圖

            圖10  程序上載圖

            圖11  遠程修改en01-sl的設置圖

4  結束語

該方案可實現設備商對終端用戶設備的遠程監控和維護，方便快捷、安全可靠。簡化了設備的調試及維修，也大大降低了設備商的服務成本。運行實踐表明，係統性能穩定，安全可靠，性價(jia) 比高，值得業(ye) 界同行借鑒和推廣。
