在當前信息化建設和能源緊缺的大背景下，各個(ge) 單位組織都把節能和精細化管理作為(wei) 一項重要的課題。原先的能源粗放管理，無法適應精細化和節能的要求， 因此需要采取信息化手段，優(you) 化管理;采用技術手段優(you) 化設備運行，達到合理使用能源、節約能源並提升服務的目的。作為(wei) 基礎條件之一的就是計量的智能化，信息化。基於(yu) 目前的現狀我們(men) 提出基於(yu) 紫金橋軟件和zigbee技術的整體(ti) 解決(jue) 方案。
　　
　　作為(wei) 電能分區采集係統我們(men) 有三種方案可以選擇：基於(yu) 電力載波的電能采集係統，基於(yu) 有線網絡的電能采集係統和基於(yu) 無限網絡的采集係統。電力載波在國外得到了一定的發展，但是在國內(nei) 由於(yu) 電網的幹擾較大采用較少，而且容易出現數據不穩定現象；而作為(wei) 一個(ge) 已經建成的大型建築物，在施工布線也不現實，基於(yu) 這種考慮我們(men) 選擇基於(yu) 無限網絡的解決(jue) 方案。
　　
　　無限網絡的組建我們(men) 選擇最新的Zegbee技術。zigbee是一種短距離無線通信技術的商業(ye) 化命名，該無線連接技術主要解決(jue) 低成本、低功耗、低複雜度、低傳(chuan) 輸速率、近距離的設備聯網應用。ZigBee標準基於(yu) 802.15.4協議棧而建立，具備強大的設備聯網功能。主要具有以下特點：
通信可靠：ZIGBEE技術在物理層采用抗幹擾非常強的DSSS直序擴頻技術進行傳(chuan) 輸，在MAC協議層采用了CSMA－CA的碰撞避免機製，避免了發送數據時的競爭(zheng) 和衝(chong) 突；采用完全確認的數據傳(chuan) 輸機製，保證信息傳(chuan) 輸的可靠性；
zigbee的自組織功能：無需人工幹預，網絡節點能感知其他節點的存在，並確定連接關(guan) 係，組成結構化的網絡； zigbee自愈功能：增加、刪除或移動節點，節點發生故障等等，網絡都能夠自我修複無需人工幹預，保證整個(ge) 係統仍然能正常工作。
成本低廉：設備的複雜程度低，且Zigbee協議是免專(zhuan) 利費的，這些可以有效地降低設備成本；Zigbee的工作頻段靈活，為(wei) 免執照頻段的2.4GHz，就是沒有使用費的無線通信。
網絡容量大：一個(ge) ZigBee網絡可以容納最多254個(ge) 從(cong) 設備和一個(ge) 主設備，一個(ge) 區域內(nei) 可以同時存在200多個(ge) ZigBee網絡。
　　

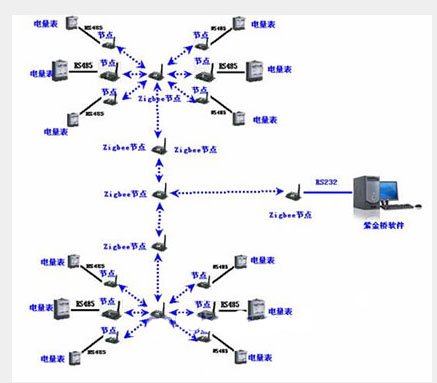

整個(ge) 方案的結構圖如下：
　　



　　
　　考慮到無限傳(chuan) 輸的穿透能力，在每個(ge) 樓層布置一個(ge) 主節點作為(wei) 整個(ge) 網絡的傳(chuan) 輸主幹線，在監控中心布置根節點作為(wei) 整個(ge) 網絡的維護中心，每個(ge) 電能表都通過RS232/485連接到一個(ge) 從(cong) 節點上。
　　
　　在實際的設備選型上我們(men) 選擇具有標準的RS232/485通訊接口的數據傳(chuan) 輸模塊。這可以把原來帶有RS232/485通訊接口的電能表輕鬆的納入我們(men) 的係統之中，如果原來的儀(yi) 表不具有通訊功能可以采取更換儀(yi) 表或著添加采集模塊的方式。
　　
　　上位部分的數據采集處理顯示係統采用紫金橋監控組態軟件。數據采集部分是實現電能計量采集的核心。主要功能覆包括數據的自動采集、存儲(chu) 、瀏覽和分析；是實現節能精細化管理的重要手段。在本係統中主要完成如下功能：
1） 數據采集
通過無限網絡，采用輪詢方式分別采集143塊電能表的整點數據、零點數據、和實時數據。 #p#分頁標題#e#
2） 實時數據存儲(chu)
　　將采集來的電能數據以統一的格式進行緩存，並以以標準化的數據結構存儲(chu) 於(yu) 實時數據庫中，既保證數據的完整性、一致性，又能夠方便數據查詢和應用。
3） 曆史數據管理
紫金橋軟件具有數據壓縮能力，能夠利用有限的計算機存儲(chu) 空間存儲(chu) 更長時間的曆史數據，並能保證快速曆史存儲(chu) 與(yu) 檢索。
4） 流程圖報表顯示
　　人機界麵是組態軟件的重要組成部分。它通過各種可視化的構件方便的搭建複雜的圖形畫麵，豐(feng) 富的動畫連接幫你形成逼真的動畫效果。同時還可以通過紫金橋組態軟件自帶的自由報表生成各種統計分析報表等。
5） Web瀏覽
　　通過Web發布，可以在網絡上授權訪問。相關(guan) 用電單位都可以通過IE瀏覽器登錄係統進行數據查詢。
　　
　　如果需要對係統擴展可以在建築物內(nei) 采用zigbee傳(chuan) 輸模式，建築物和建築物之間踩入GPRS/CDMA方式，做成一個(ge) 廣域的無線電表采集係統。
