一、係統概述

　　在電廠控製係統中DCS占有巨大的市場份額,但隨著客戶對控製係統的要求越來越高，DCS的不足逐漸暴露出來.由於(yu) DCS係統的封閉性，導致部分過程控製無法分離,並使操作人員無法實現對數據的實時監控.為(wei) 了滿足客戶的需求,我公司通過工控機和組態軟件的形式，連接上LED大屏幕的顯示終端，實現了對重要參數的實時監控,保證了生產(chan) 的安全可靠.隨著應用的廣泛推廣,該係統已經得到客戶的認可.

二、解決(jue) 方案

1） 采集由DCS係統提供的模擬量信號,通過組態軟件的數據處理將模擬量轉換成可以顯示的數字量信號,通過MCGS組態軟件實現對數據的實時顯示和存盤.

2） 通過聯想天工工控機內(nei) 的同步工業(ye) PCI顯卡,實時的把信號傳(chuan) 輸到LED大屏幕上,還可以實現實時時鍾的顯示和校對.

3） 通過使用MCGS組態軟件可以使畫麵效果更美觀,組態更靈活.

三、係統評價(jia)
　　聯想天工工業(ye) 級計算機的可靠安全運行得到了客戶的肯定.聯想天工的一鍵恢複功能,作為(wei) 工控界的唯一擁有此功能的產(chan) 品，在現場的使用中充分發揮了它的優(you) 點,在係統出現故障後無需現場服務，隻需要按一下係統恢複鍵就可實現係統的自動恢複.此功能為(wei) 客戶節省了大量的現場服務的人員和財力的支出.在全國範圍的電力係統中已得到廣泛的應用,並得到客戶的一致好評.

四、係統配置
1） 工控機配置:INTER P4 2.4G/256MDDR/80G硬盤/天工845GV/L工業(ye) 主板/IPC-610H 4U 標準工業(ye) 上架機箱（或IPC-1200A 小機箱）/250WATX或50WAT工業(ye) 電源.

2） 研華工業(ye) 數據采集卡.

3） 時時同步工業(ye) PCI顯卡.

4） LED電子大屏幕,尺寸可根據客戶要求定做.

5） 昆侖(lun) 通態MCGS組態軟件通用版。

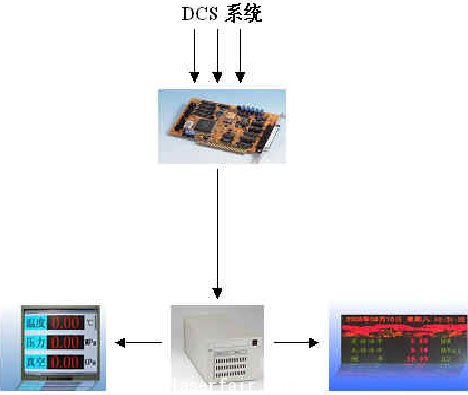

五、係統框圖
