一、控製空調機組送風溫度的原因

　　在傳(chuan) 統的采用單元式空調機的空調係統中，其風係統通常都是一個(ge) 循環的係統。空氣經空調機組處理後由送風管送到受控環境，與(yu) 受控環境的空氣混合後再由回風管回到空調機組。如果其中對空氣品質有一定的要求，則在空調機組的進風口再引入定量的新風，再在受控環境的出風口將定量的空氣經排風管排走即可。這種情況下對受控環境的溫度控製通常是控製空調機的回風溫度，其控製方法已非常成熟。

　　然而，在某些特定的使用環境如汽車發動機的實驗室、動物實驗艙等地方，由於(yu) 空氣流過受控環境後會(hui) 變得有毒或有異味，不能再循環利用，必須全部排走。這時的風係統裏麵就沒有了回風的部份，稱為(wei) 全新風係統。全新風係統中如果受控環境特別小，而風量又很大，即換氣次數特別多，在這種情況下對它的溫度控製就隻能是控製空調機組的送風溫度。

二、控製空調機組送風溫度的難點

　　采用壓縮機製冷的空調機組要控製它的送風溫度，主要存在如下難點：

　　首先，實驗環境對空調機組的控製精度要求較高，一般要求溫度精度波動範圍為(wei) ±1℃ ，甚至是±0．5℃ 。這樣的要求即使在全回風的空調係統中，也要費很多的功夫才能做到。

　　其次，單元式空調機的壓縮機是一個(ge) 典型的開關(guan) 部件，而出於(yu) 成本及製造工藝方麵的考慮，單元式空調機組通常隻配一至兩(liang) 個(ge) 的壓縮機，這使得壓縮機運行與(yu) 停機時的送風溫度相差達10℃ 以上。並且，由於(yu) 製冷係統壓力平衡和回油的需要，壓縮機的運行和停機都有嚴(yan) 格的時間限製。所以，單元式空調機組單純靠壓縮機製冷來控製送風溫度幾乎無法做到。這也是從(cong) 前的空調係統在需要控製送風溫度時極少選用單元式櫃機而多用製冷量連續可調的冷水機組加末端的主要原因。

　　要解決(jue) 上述難點，其關(guan) 鍵是要盡量使單元式空調機組的壓縮機長時間地保持穩定的狀態，同時用其他連續可調的控製方法對製冷量（或加熱量）進行微調，才能有效地對空調機組的出風溫度進行控製。

三、用固態繼電器及PLC 實現的送風溫度控製

　　1、控製係統的工作原理

　　對於(yu) 單元式空調機組而言，由於(yu) 前麵提到的壓縮機控製上的缺陷，要對壓縮機的製冷量進行微調不太現實。因此，隻能從(cong) 機組的另一可進行溫度調節的部件—— 加熱器處入手。如果可以通過加熱器進行熱補償(chang) ，抵消壓縮機多餘(yu) 的冷量，那麽(me) 就可以達到對製冷量進行微調的目的。基於(yu) 這個(ge) 理論，人們(men) 開始應用可控矽功率調節器通過導通角的變換來控製電加熱器的輸入功率，進入加熱量的調節。但是可控矽功率調節器自身的發熱量大，需要大型的散熱片和專(zhuan) 用的散熱風扇，因而體(ti) 積較大而且成本通常比較高，達到500元／kW 左右。

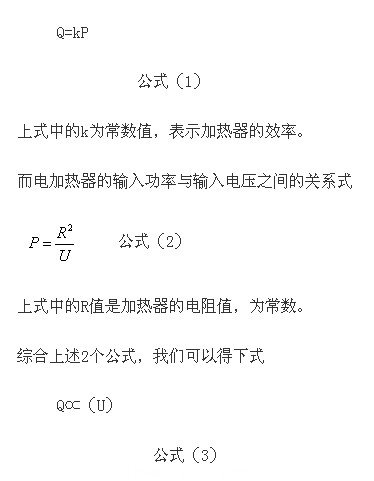

　　通過對加熱器的深入研究我們(men) 發現，單元式空調機組通常使用的是電阻式加熱器。電阻式加熱器的加熱功率與(yu) 輸入功率的關(guan) 係為(wei)

　　也就是說，電阻式加熱器的加熱功率是加載在電阻兩(liang) 端的電壓值U的函數。

       由於(yu) 交流電信號在加載到電阻性負載上時等同於(yu) 電壓值為(wei) 其有效值的直流信號。而以固定的頻率開斷該電流信號時，輸出電壓的有效值與(yu) 其占空比（即接通時間與(yu) 波長時間之比）成正比例關(guan) 係。因此當單元式空調機組的壓縮機長期處於(yu) 穩定的運行狀態（即長時間地運行或長時間地停機）時，隻要想辦法改變加載在電加熱器兩(liang) 端的電壓信號的占空比，就能做到微調空調機組的加熱量（或製冷量）。

        2、固態繼電器的工作原理

　　交流固態繼電器SSR（Solid state relays）是一種無觸點通斷電子開關(guan) ，為(wei) 四端有源器件。其中兩(liang) 個(ge) 端子為(wei) 輸入控製端，另外兩(liang) 端為(wei) 輸出受控端，中間采用光電隔離，作為(wei) 輸入輸出之間電氣隔離（浮空）。在輸入端加上直流或脈衝(chong) 信號，輸出端就能從(cong) 關(guan) 斷狀態轉變成導通狀態（無信號時呈阻斷狀態），從(cong) 而控製較大負載。整個(ge) 器件無可動部件及觸點，可實現相當於(yu) 常用的機械式電磁繼電器一樣的功能。由於(yu) 固態繼電器是由固體(ti) 元件組成的無觸點開關(guan) 元件，所以與(yu) 電磁繼電器相比具有工作可靠、不受開關(guan) 壽命限製．對外界幹擾小，能與(yu) 邏輯電路兼容、抗幹擾能，0強、開關(guan) 速度快和使用方便等一係列優(you) 點。另外，固態繼電器的成本較低，用於(yu) 15kW 加熱器的固態繼電器成本大約1000元。隻有可控矽功率調節器的成本十分之一。

        3、控製係統的硬件組成及工作過程

　　控製係統的主控製器采用德國西門子公司的S7—224型PLC，因為(wei) 要與(yu) 固態繼電器的輸入信號匹配，因此PLC的數字量輸出點必須是直流輸出型而不能用繼電器輸出型。S7—224屬於(yu) 小型PLC，共有14個(ge) 數字量輸入點和10個(ge) 數字量輸出點。其中第1和第2個(ge) 數字量輸出點可作脈寬調製（PWM）輸出。實際應用中我們(men) 把第2個(ge) 輸出點用作電加熱器的控製。人機界麵選用西門子公司的TD200文本顯示器。該型號顯示器可同屏顯示2X20字符，帶背景光並支持中文顯示。

　　溫度變送器選用兩(liang) 個(ge) 抗幹擾能力較強的電流型變送器，分別置於(yu) 空調機組的送風口及回風口。溫度變送器的輸出信號經模擬量模塊進行A／D轉換後變為(wei) 數字化的溫度數據讀入到PLC中。電加熱器主電路的通斷控製用固態繼電器替代通常的交流接觸器。
